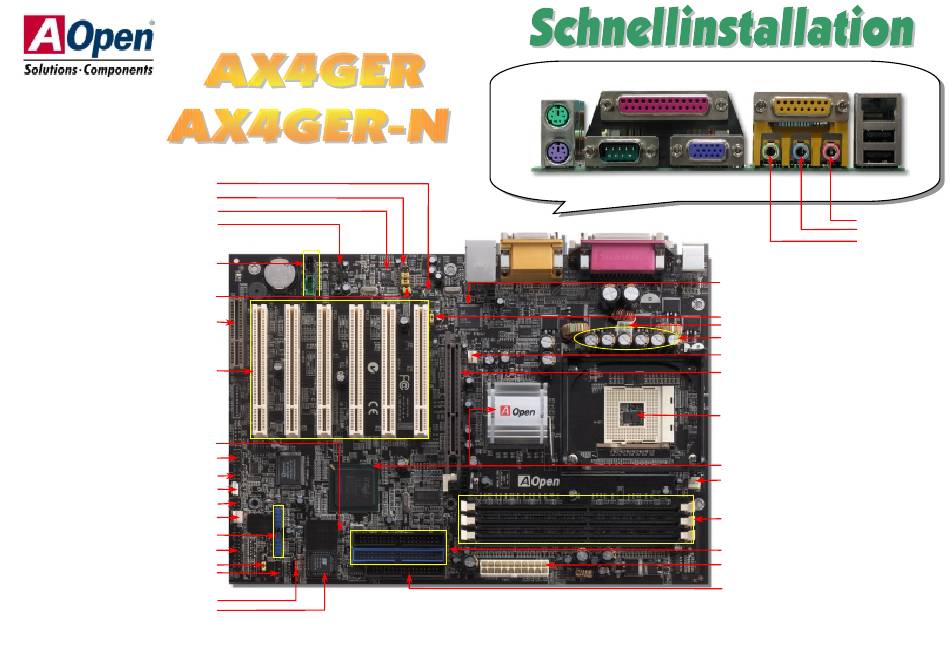

Rücksetzbare Sicherung
Frontplatten-Audioanschluss
Onboard AC'97 CODEC
S/PDIF-Anschluss
Grün: AUX-IN-Anschluss
Schwarz: CD-IN-Anschluss
JP28 für die Tastatur/Maus-Weckfunktion
CNR-Erweiterungssteckplatz
32-Bit PCI-Erweiterungssteckplatz x6
Case Open-Anschluss
COM2-Anschluss
IrDA-Anschluss
WOL (Wake on LAN) -Anschluss
Dr. LED-Anschluss
SYSFAN3-Anschluss
2. & 3. USB2.0-Header
Frontplattenanschluss
JP1-Summer-Jumper
WOM (Wake on Modem)-Anschluss
JP14 zum Löschen des CMOS
4MB Flash ROM BIOS
(AOpen behält sich das Recht vor, alle in dieser Dokumentation enthaltenen Spezifikationen und
Informationen ohne vorherige Ankündigung zu ändern.)
SPP/EPP/ECP
PS/2-Maus-
Parallele Schnittstelle
anschluss
COM 1-
VGA-Schnittstelle
PS/2-Tastatur-
Schnittstelle
anschluss
RJ45 10/100
LAN-Port
MIDI/Game Port
(für AX4GER-N)
USB2.0-Ports
MIC-In
Line-In
Lautsprecherausgang
RealTek RTL8100BL (für AX4GER-N)
JP13 LAN-Jumper
4-Pin 12 Volt-ATX-Netzanschluss
3300
μ
F Low ESR-Kondensatoren
SYSFAN2-Anschluss
AGP-Steckplatz
(für 1.5 Volt-AGP- oder ADD-Karten)
478-Pin CPU-Sockel
(Willamette/Northwood) mit autom.
Spannungs- und Frequenzerkennung für
®
®
Intel
Pentium
4 1.4~2.8GHz+ CPUs
®
Intel
845GE-Chipsatz
CPUFAN1-Anschluss
184-Pin DIMM-Steckplatz x3 für
DDR333/DDR266 (bis zu 2GB)
ATA/33/66/100 IDE-Anschluss x2
ATX-Netzanschluss
FDD-Anschluss
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AOpen AX4GER-N
Inhaltszusammenfassung für AOpen AX4GER-N
- Seite 1 2. & 3. USB2.0-Header Frontplattenanschluss ATA/33/66/100 IDE-Anschluss x2 JP1-Summer-Jumper ATX-Netzanschluss WOM (Wake on Modem)-Anschluss FDD-Anschluss JP14 zum Löschen des CMOS 4MB Flash ROM BIOS (AOpen behält sich das Recht vor, alle in dieser Dokumentation enthaltenen Spezifikationen und Informationen ohne vorherige Ankündigung zu ändern.)
-
Seite 2: Jp14 Zum Löschen Des Cmos
1. JP14 zum Löschen des CMOS Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: Schalten Sie das System ab und trennen das Netzkabel vom Stromnetz. Trennen Sie das ATX-Netzkabel vom Anschluss PWR2. Diese Schnellinstallation enthält... -
Seite 3: Einstellung Der Cpu-Spannung & -Frequenz
3. Installation des CPU- & System-Lüfters 5. Einstellung der CPU-Spannung & -Frequenz Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPUFAN1. Wenn Ihr System Automatische Erkennung der CPU-Kernspannung Dieses Motherboard unterstützt die CPU VID-Funktion. Die CPU-Kernspannung wird automatisch über einen Gehäuselüfter verfügt, können Sie das Kabel auch in die Anschlüsse erkannt und liegt im Bereich von 1.10V bis 1.85V. -
Seite 4: Sechs Usb2.0-Ports
6. Sechs USB2.0-Ports 8. Frontplatten-Audioanschluss Dieses Motherboard verfügt über sechs USB2.0-Ports.. Im Vergleich zum herkömmlichen Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt, USB 1.0/1.1 (12MB/Sek.) hat USB 2.0 eine atemberaubende Geschwindigkeit von können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte 480MB/Sek. -
Seite 5: Super 5.1-Kanal-Audioeffekte
12. Onboard 10/100 MB/Sek. LAN (für AX4GER-N) 10. S/PDIF-Anschluss S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch optische Die South Bridge ICH4 verfügt über einen Onboard Fast Ethernet-Controller. Der Fasern beeindruckende Soundqualität bietet. Außerdem bietet es digitale Audioqualität anstatt hochleistungsfähige RealTek 8100BL LAN-Controller bietet Ethernet-Funktionen mit... -
Seite 6: Aopen Bonus-Cd
Sie finden den Hilfsprogramm, den Treiber und ein Modell aus. Audiotreiber auf der Bonus-CD. 15. Installation des LAN-Treibers (für AX4GER-N) 17. BIOS-Upgrade unter Windows Im Folgenden sind die Schritte für das BIOS-Upgrade mit “EZWinFlash” aufgeführt: [Windows 98, Windows 98 SE, Windows2000, Windows ME, Windows XP] (schließen Sie vorher ALLE ANDEREN Anwendungen). -
Seite 7: Teilnummer Und Seriennummer
Das Problem wird wahrscheinlich von erneut an. Kann das System den IDE-Kabeln oder der Festplatte nun booten? selbst hervorgerufen. Installieren Sie Windows 95, Windows 98 oder Windows NT erneut. AX4GER-N ist der Modellname des Motherboards; R1.02 ist die BIOS-Version. Ende... - Seite 8 Jumpereinstellungen und Installation korrekt sind. http://english.aopen.com.tw/tech/download/manual/default.htm Lieber Kunde, Testbericht: Wir empfehlen Ihnen, für Ihren PC Boards/Karten/Geräts Vielen Dank für Ihre Wahl dieses AOpen-Produkts. Bester und schnellster auszuwählen, die in den Kompatibilitätstests empfohlen wurden. Kundendienst ist unsere erste Priorität. Wir empfangen allerdings täglich sehr http://english.aopen.com.tw/tech/report/default.htm viele Emails und Anrufe aus der ganzen Welt, was es für uns sehr schwierig...
