n

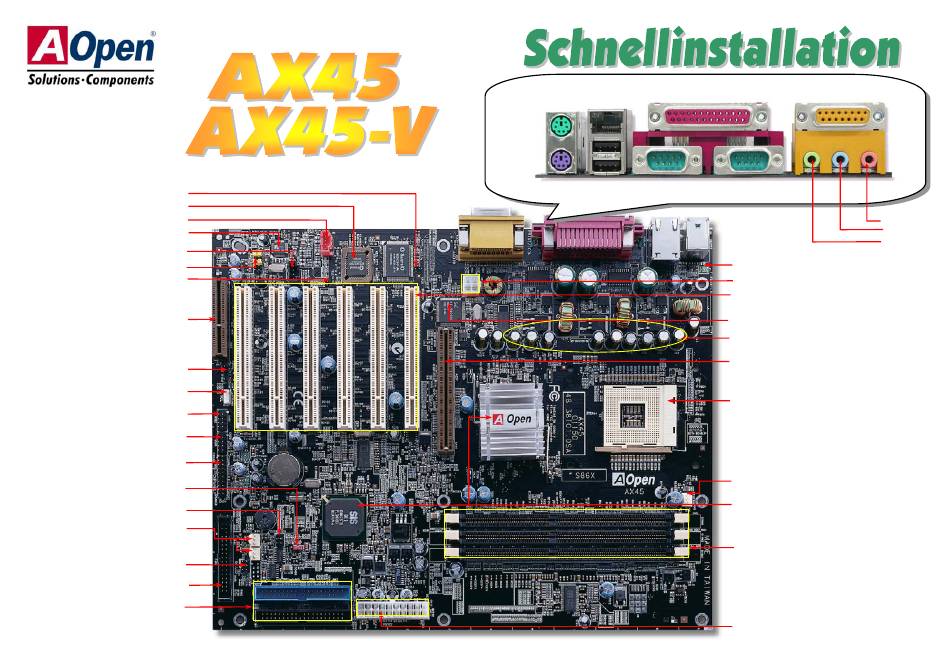

Case Open-Anschluss
2Mbit Programmierbares Flash ROM
MODEM-CN-Anschluss
Realtek ALC201A
CD-IN-Anschluss
Frontplatten-Audioanschluss
Anschluss für Temperatursensor
CNR-Erweiterungssteckplatz
WOM (Wake on Modem)-Anschluss
WOL (Wake on LAN)-Anschluss
Unterstützung für 2. USB-Header
Unterstützung für 3. USB-Header
Frontplattenanschluss
JP14 zum Löschen des CMOS
IrDA-Anschluss
FAN2 & FAN3-Anschluss
Dr. LED-Anschluss
(Upgrade-optional)
FDD-Anschluss
ATA/33/66/100 IDE-Anschluss x2
RJ45 10/100
SPP/EPP/ECP
PS/2-Maus-
LAN-Buchse
Parallele Schnittstelle
anschluss
(Optional)
PS/2-Tastatur-
USB-Port
COM 1-
anschluss
Schnisttstelle
MIDI/Game Port
COM 2-
Schnittstelle
MIC-In
Line-In
Lautsprecherausgang
Rücksetzbare Sicherung
4-Pin 12Volt- ATX-Netzanschluss
32-Bit PCI-Erweiterungssteckplatz x6
(PCI 6 unterstützt nur Slave Mode PCI-Karten
Realtek RTL8100BL (optional)
2200
F Low ESR-Kondensatoren
μ
AGP 4x-Erweiterungssteckplatz
478-Pin CPU-Sockel (Willamette/
Northwood) mit automatischer
Spannungs- und Frequenzerkennung für
®
®
Intel
Pentium
4 1.3~2.4GHz+ CPUs
CPU FAN-Anschluss
SIS 645/961-Chipsatz
184-Pin DIMMx3 fürDDR266/DDR333
(DIMMx2)
DDR SDRAM; Speichergröße bis zu 3 GB
ATX-Netzanschluss
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AOpen AX45
Inhaltszusammenfassung für AOpen AX45
- Seite 1 RJ45 10/100 SPP/EPP/ECP PS/2-Maus- LAN-Buchse Parallele Schnittstelle MIDI/Game Port anschluss (Optional) PS/2-Tastatur- COM 2- USB-Port COM 1- Case Open-Anschluss anschluss Schnittstelle Schnisttstelle 2Mbit Programmierbares Flash ROM MODEM-CN-Anschluss MIC-In Line-In Realtek ALC201A Lautsprecherausgang CD-IN-Anschluss Frontplatten-Audioanschluss Rücksetzbare Sicherung 4-Pin 12Volt- ATX-Netzanschluss Anschluss für Temperatursensor 32-Bit PCI-Erweiterungssteckplatz x6 (PCI 6 unterstützt nur Slave Mode PCI-Karten CNR-Erweiterungssteckplatz...
-
