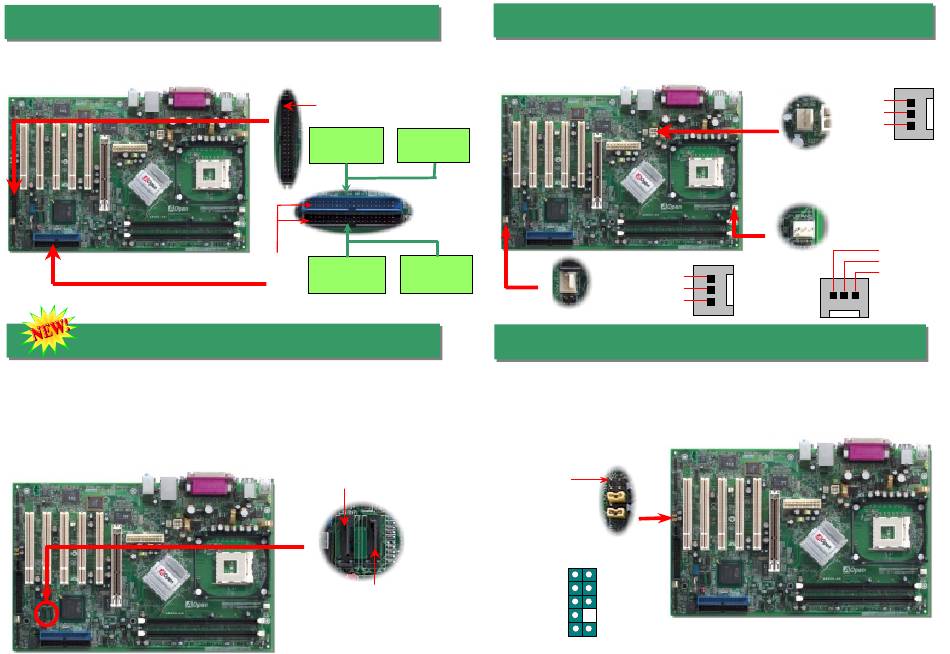

6. Anschluss des IDE- und Floppykabels
Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem
Floppyanschluss FDC und dem IDE-Anschluss. Achten Sie auf die Ausrichtung von Pin 1.
Falsche Ausrichtung kann zu Systembeschädigung führen.
7. Anschluss einer Serial ATA-Festplatte
Zum Anschluss einer Serial ATA-Festplatte benötigen Sie ein serielles, 7-poliges
ATA-Kabel. Mit diesem Kabel können Sie die Festplatte und den Serial ATA-Header des
Motherboards verbinden. Wie bei herkömmlichen Festplatten müssen Sie auch hier ein
Netzkabel anschließen. Bei dieser Festplatte müssen Sie keine Jumper betätigen, um sie
als Master oder Slave festzulegen. Beim Anschluss von zwei Serial ATA-Festplatten legt
das System automatisch die mit dem Header "Serial ATA 1" verbundene Festplatte als
Master-Festplatte fest.
Pin 1
FDD-Anschluss
Primary
Primary
Master (1.)
Slave (2.)
IDE 1 (Primary)
IDE 2 (Secondary)
Pin 1
Secondary
Secondary
Slave (4.)
Master (3.)
ATA 66/100 IDE-
Anschluss
SATA-Header 2
Serial ATA-Header 1
8. Installation von CPU- & Systemlüftern
Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPUFAN1. Wenn Ihr System
über einen Gehäuselüfter verfügt, können Sie dessen Kabel auch in die Anschlüsse
SYSFAN2 oder SYSFAN3 stecken.
GND
+12V
SENSOR
SYSFAN3-Anschluss
9. Frontplatten-Audioanschluss
Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt,
können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte
verbinden. Entfernen Sie vor Anschluss des Kabels bitte die gelbe Jumperkappe des
Frontplatten-Audioanschlusses. Entfernen Sie diese gelbe Jumperkappen nicht, wenn Ihr
Computergehäuse über keinen Frontplatten-Audioanschluss verfügt.
Pin 1
1
AUD_MIC
AUD_GND
AUD_MIC_BIAS
AUD_VCC
AUD_FPOUT_R
AUD_RET_R
NC
KEY
AUD_FPOUT_L
AUD_RET_L
GND
+12V
SENSOR
SYSFAN2-Anschluss
CPUFAN1-Anschluss
GND
+12V
SENSOR
