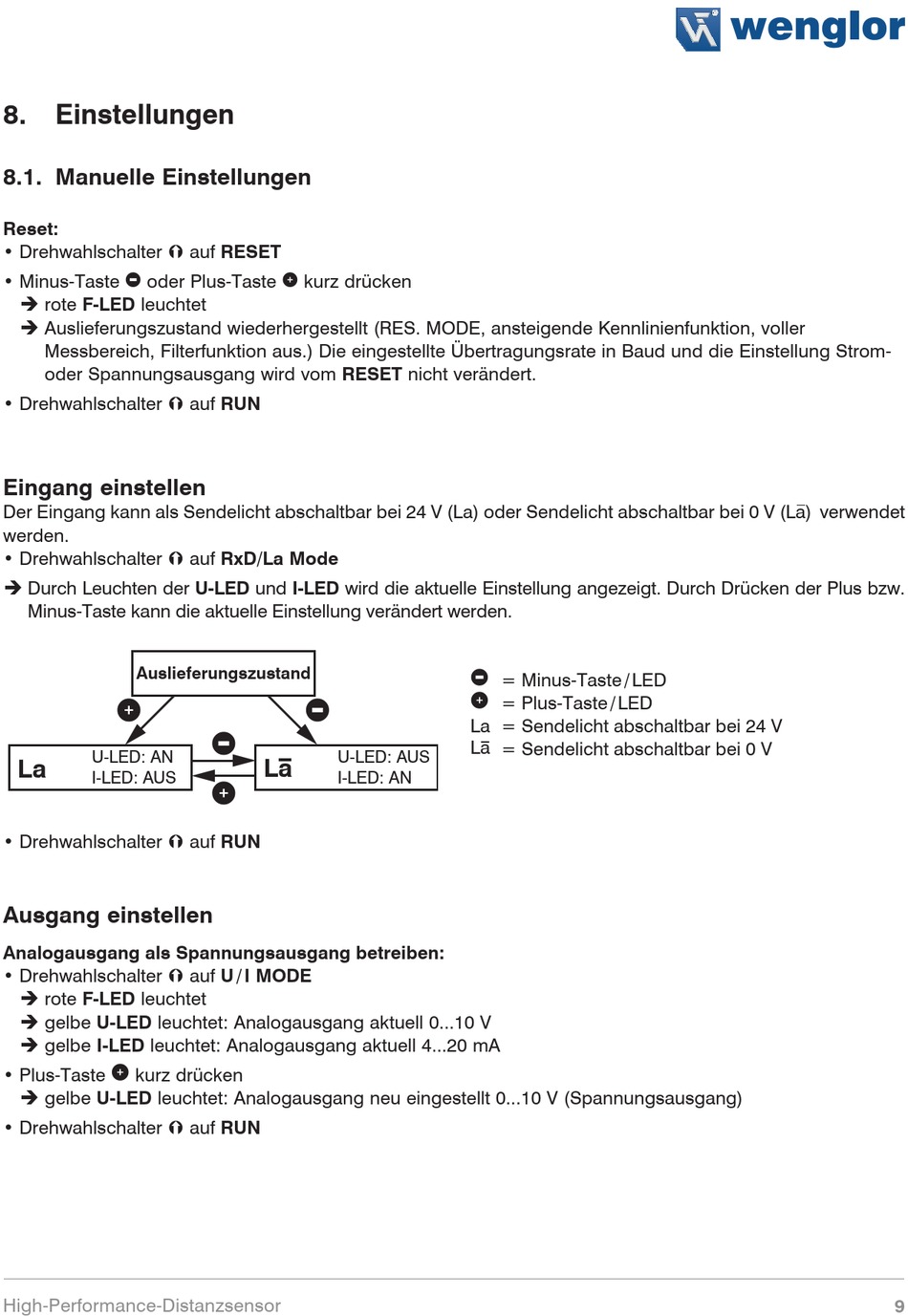

8. Einstellungen
8.1. Manuelle Einstellungen
Reset:
• Drehwahlschalter Ý auf RESET
• Minus-Taste
oder Plus-Taste
è rote F-LED leuchtet
è Auslieferungszustand wiederhergestellt (RES. MODE, ansteigende Kennlinienfunktion, voller
Messbereich, Filterfunktion aus.) Die eingestellte Übertragungsrate in Baud und die Einstellung Strom-
oder Spannungsausgang wird vom RESET nicht verändert.
• Drehwahlschalter Ý auf RUN
Eingang einstellen
Der Eingang kann als Sendelicht abschaltbar bei 24 V (La) oder Sendelicht abschaltbar bei 0 V (La) verwendet
werden.
• Drehwahlschalter Ý auf RxD/La Mode
è Durch Leuchten der U-LED und I-LED wird die aktuelle Einstellung angezeigt. Durch Drücken der Plus bzw.
Minus-Taste kann die aktuelle Einstellung verändert werden.
Auslieferungszustand
U-LED: AN
La
I-LED: AUS
• Drehwahlschalter Ý auf RUN
Ausgang einstellen
Analogausgang als Spannungsausgang betreiben:
• Drehwahlschalter Ý auf U / I MODE
è rote F-LED leuchtet
è gelbe U-LED leuchtet: Analogausgang aktuell 0...10 V
è gelbe I-LED leuchtet: Analogausgang aktuell 4...20 mA
• Plus-Taste kurz drücken
è gelbe U-LED leuchtet: Analogausgang neu eingestellt 0...10 V (Spannungsausgang)
• Drehwahlschalter Ý auf RUN
High-Performance-Distanzsensor
kurz drücken
U-LED: AUS
La
I-LED: AN
= Minus-Taste / LED
= Plus-Taste / LED
La = Sendelicht abschaltbar bei 24 V
La = Sendelicht abschaltbar bei 0 V
9
