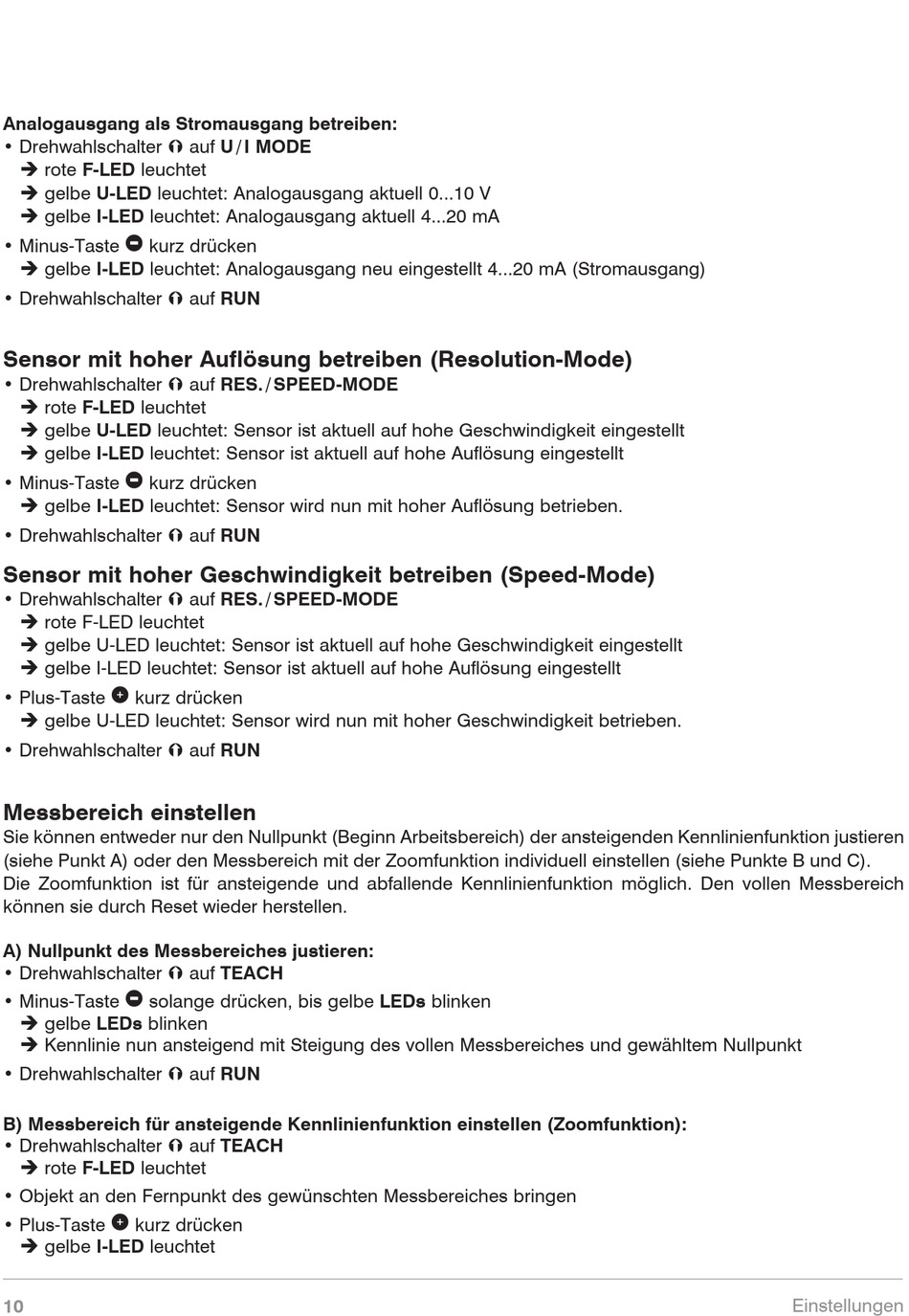

Analogausgang als Stromausgang betreiben:
• Drehwahlschalter Ý auf U / I MODE
è rote F-LED leuchtet
è gelbe U-LED leuchtet: Analogausgang aktuell 0...10 V
è gelbe I-LED leuchtet: Analogausgang aktuell 4...20 mA
• Minus-Taste kurz drücken
è gelbe I-LED leuchtet: Analogausgang neu eingestellt 4...20 mA (Stromausgang)
• Drehwahlschalter Ý auf RUN
Sensor mit hoher Auflösung betreiben (Resolution-Mode)
• Drehwahlschalter Ý auf RES. / SPEED-MODE
è rote F-LED leuchtet
è gelbe U-LED leuchtet: Sensor ist aktuell auf hohe Geschwindigkeit eingestellt
è gelbe I-LED leuchtet: Sensor ist aktuell auf hohe Auflösung eingestellt
• Minus-Taste kurz drücken
è gelbe I-LED leuchtet: Sensor wird nun mit hoher Auflösung betrieben.
• Drehwahlschalter Ý auf RUN
Sensor mit hoher Geschwindigkeit betreiben (Speed-Mode)
• Drehwahlschalter Ý auf RES. / SPEED-MODE
è rote F-LED leuchtet
è gelbe U-LED leuchtet: Sensor ist aktuell auf hohe Geschwindigkeit eingestellt
è gelbe I-LED leuchtet: Sensor ist aktuell auf hohe Auflösung eingestellt
• Plus-Taste kurz drücken
è gelbe U-LED leuchtet: Sensor wird nun mit hoher Geschwindigkeit betrieben.
• Drehwahlschalter Ý auf RUN
Messbereich einstellen
Sie können entweder nur den Nullpunkt (Beginn Arbeitsbereich) der ansteigenden Kennlinienfunktion justieren
(siehe Punkt A) oder den Messbereich mit der Zoomfunktion individuell einstellen (siehe Punkte B und C).
Die Zoomfunktion ist für ansteigende und abfallende Kennlinienfunktion möglich. Den vollen Messbereich
können sie durch Reset wieder herstellen.
A) Nullpunkt des Messbereiches justieren:
• Drehwahlschalter Ý auf TEACH
• Minus-Taste solange drücken, bis gelbe LEDs blinken
è gelbe LEDs blinken
è Kennlinie nun ansteigend mit Steigung des vollen Messbereiches und gewähltem Nullpunkt
• Drehwahlschalter Ý auf RUN
B) Messbereich für ansteigende Kennlinienfunktion einstellen (Zoomfunktion):
• Drehwahlschalter Ý auf TEACH
è rote F-LED leuchtet
• Objekt an den Fernpunkt des gewünschten Messbereiches bringen
• Plus-Taste kurz drücken
è gelbe I-LED leuchtet
10
Einstellungen
