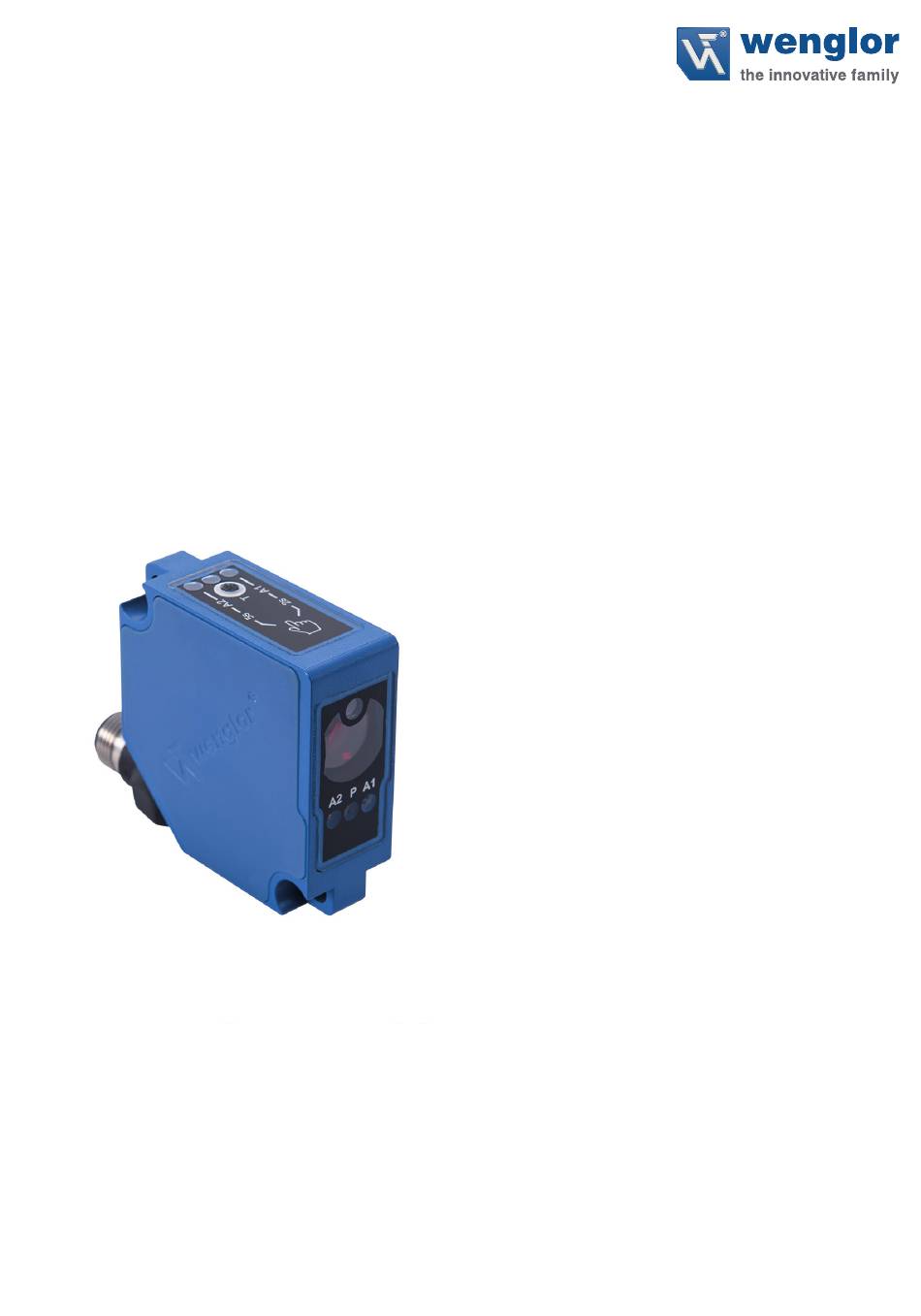

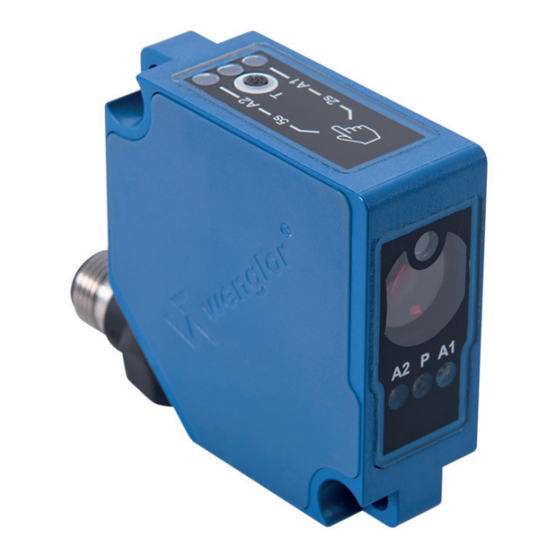

- Seite 1 P1PY0xx High-Performance-Distanzsensoren Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.1.0 Stand: 01.04.2019 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ..........................3 1.1 Informationen zu dieser Anleitung ......................3 1.2 Symbolerklärungen ..........................3 1.3 Haftungsbeschränkung ..........................4 1.4 Urheberschutz ............................4 2. Zu Ihrer Sicherheit .........................5 2.1 Bestimmungsgemäße Verwendung ......................5 2.2 Nicht bestimmungsgemäße Verwendung ....................5 2.3 Qualifikation des Personals ........................6 2.4 Modifikation von Produkten ........................ -
Seite 3: Allgemeines
• Das Produkt unterliegt der technischen Weiterentwicklung, sodass Hinweise und Informationen in dieser Betriebsanleitung ebenfalls Änderungen unterliegen können. Die aktuelle Version finden Sie unter www.wenglor.com im Download-Bereich des Produktes. HINWEIS! Die Betriebsanleitung muss vor Gebrauch sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden. -
Seite 4: Haftungsbeschränkung
• Diese Betriebsanleitung enthält keine Zusicherungen von wenglor im Hinblick auf beschriebene Vorgänge oder bestimmte Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1.4 Urheberschutz •... -
Seite 5: Zu Ihrer Sicherheit
• Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite. -
Seite 6: Qualifikation Des Personals
Produkts aufzubewahren. • Im Falle von Änderungen finden Sie die jeweils aktuelle Version der Betriebsanleitung unter www.wenglor.com im Download-Bereich des Produktes. • Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. • Der Sensor ist vor Verunreinigungen und mechanischen Einwirkungen zu schützen. -
Seite 7: Technische Daten
3. Technische Daten Optische Daten Arbeitsbereich 0...3000 mm Einstellbereich 200...3000 mm Schalthysterese < 15 mm Lichtart Laser (rot) Wellenlänge 660 nm Lebensdauer (Tu = +25 °C) 100000 h Laserklasse (EN 60825-1) Strahldivergenz < 2 mrad Max. zul. Fremdlicht 10000 Lux Lichtfleckdurchmesser siehe Tabelle 1 Elektrische Daten... -
Seite 8: Lichtfleckdurchmesser
3.1 Lichtfleckdurchmesser Arbeitsabstand Lichtfleckdurchmesser 5 mm 9 mm Tabelle 1 3.2 Schaltabstandsabweichung Typische Kennlinie, bezogen auf Kodak weiß (90 % Remission). P1PY 10,0 -2,5 -5,0 -7,5 1000 1500 2000 2500 3000 Sr/mm Sr = Schaltabstand dSr = Schaltabstandsänderung schwarz 6 % Remission grau 18 % Remission Technische Daten... -
Seite 9: Ergänzende Produkte
3.3 Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Anschlusstechnik-Nr. IO-Link Master Software wTeach2 DNNF005 Schutzgehäuse ZSV-0x-01 Set Schutzgehäuse ZSP-NN-02 High-Performance-Distanzsensoren... -
Seite 10: Aufbau
3.4 Aufbau P1PY001/P1PY003 P1PY002/P1PY004 1 = Sendediode 2 = Empfangsdiode Schraube M4 = 0,5 Nm Maßangaben in mm (1 mm = 0,03937 Inch) Technische Daten... -
Seite 11: Bedienfeld
3.5 Bedienfeld 06 = Teach-in-Taste 5a = Schaltzustandsanzeige A1 6a = Schaltzustandsanzeige A2 68 = Versorgungsspannungsanzeige 3.6 Lieferumfang • Sensor • Inbetriebnahmehinweise • Befestigungs-Set 14 • Befestigungs-Set 44 4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung ist die Ware auf Transportschäden zu prüfen. Bei Beschädigungen das Paket unter Vorbehalt entgegennehmen und den Hersteller über Schäden informieren. -
Seite 12: Montage Und Elektrischer Anschluss
5. Montage und elektrischer Anschluss 5.1 Montage • Das Produkt bei der Montage vor Verunreinigung schützen . • Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu beachten. • Das Produkt vor mechanischen Einwirkungen schützen. • Auf mechanisch feste Montage des Sensors achten. •... -
Seite 13: Diagnose
GEFAHR! Gefahr von Personen- oder Sachschäden durch elektrischen Strom. Durch spannungsführende Teile sind Schäden an Personal und Ausrüstung möglich. • Anschluss des elektrischen Gerätes darf nur durch entsprechendes Fachpersonal vorgenommen werden. 5.3 Diagnose Ursachen für das Ansprechen der Fehlermeldung (A1/A2 LED blinkt dauerhaft): Anzeige-LED Diagnose/Ursache Behebung... - Seite 14 • Maschine außer Betrieb setzen. • Fehlerursache anhand der Diagnoseinformationen analysieren und beheben. • Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support • Kein Betrieb bei unklarem Fehlerverhalten. • Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann.
-
Seite 15: Einstellungen
6. Einstellungen Durch Drücken der Teach-in-Taste am Sensor kann der Schaltabstand beider Ausgänge zum Objekt eingelernt werden (Vordergrund-Teach-in). Sensor Teach-in-Abstand Objekt Schaltpunkt Vordergrund-Teachen für Schaltausgang 1 1. Den Sensor gemäß Montagehinweise montieren. 2. Das Objekt vor dem Sensor platzieren. 3. Die Teach-in-Taste 2 Sekunden gedrückt halten bis LED A1 zu blinken beginnt. 4. -
Seite 16: Einstellungen Über Io-Link
Neben dem Vordergrund-Teach-In (Standardeinstellung) gibt es für beide Ausgänge auch die Möglichkeit des Hintergrund-Teach-In. Weiterhin gibt es für beide Ausgänge auch noch die Möglichkeit des Fenster- Teach-in. Prozess- und Parameterdaten sowie das Schnittstellenprotokoll und die IODD finden Sie unter www.wenglor.com im Downloadbereich des Produktes. 7.1 Hintergrund-Teach-In 1. -
Seite 17: Verriegelung
7.3 Verriegelung Wird der Teach-in-Eingang dauerhaft auf 18…30 V DC gelegt, ist die Teach-in-Taste verriegelt und gegen unbeabsichtigtes Verstellen geschützt. 1. Die Pin Funktion von A1/A2/E3 auf extern Teach umstellen. 2. Den Pin A1/A2/E3 permanent auf 18...30 V DC legen. 3. -
Seite 18: Testmodus
Produkt beschädigen könnten. • Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 9. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 10. Anhang 10.1 Abkürzungsverzeichnis...
