Ergänzende Produkte (siehe Katalog)
wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt.
passende Anschlusstechnik-Nr.
passende Befestigungstechnik-Nr.
Analogauswerteeinheit AW02
Schutzgehäuse Set ZSP-NN-02
Schutzgehäuse ZSV-0x-01

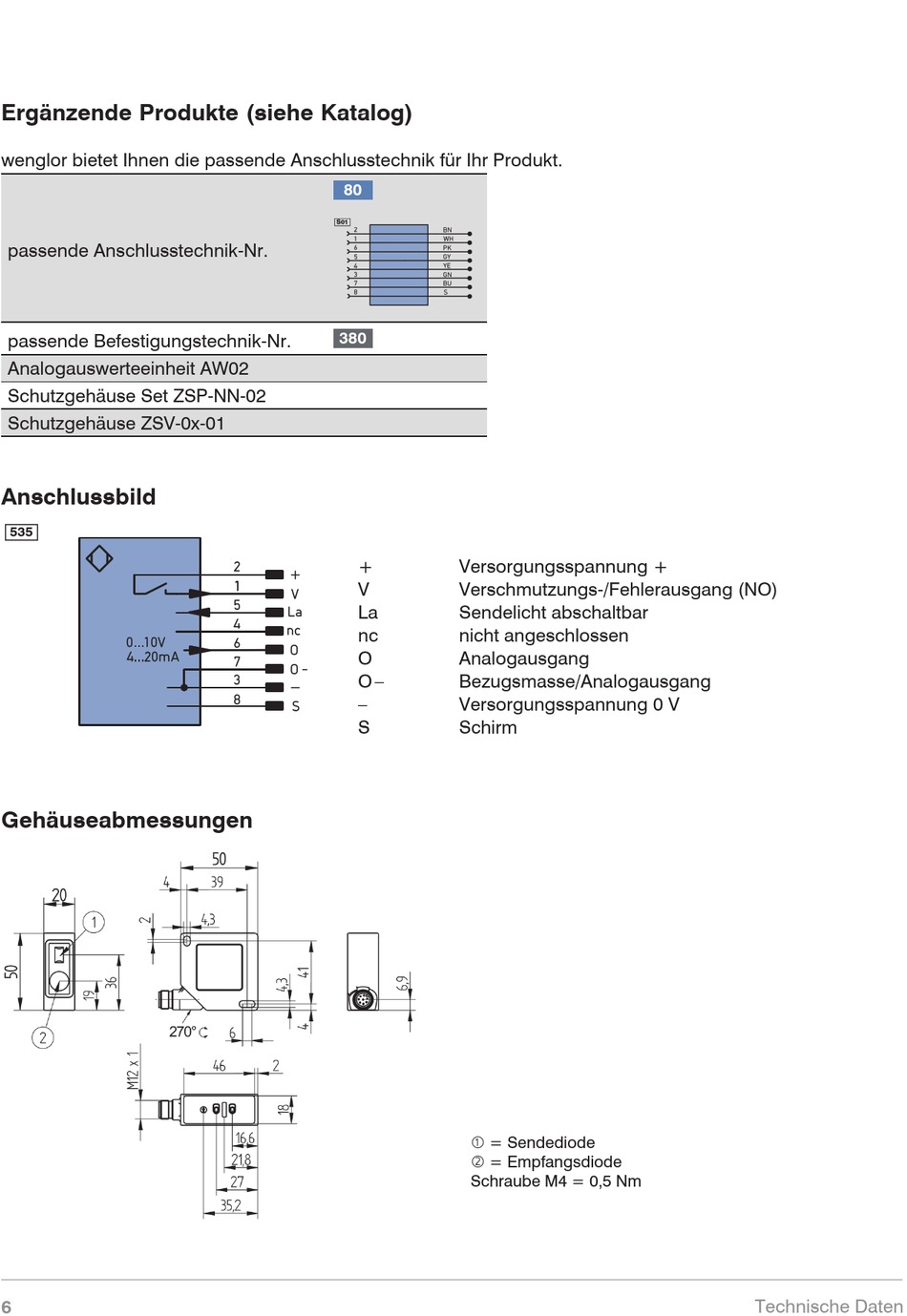

Anschlussbild
535
Gehäuseabmessungen
6
80
S01
380
+
Versorgungsspannung +
V
Verschmutzungs-/Fehlerausgang (NO)
La
Sendelicht abschaltbar
nc
nicht angeschlossen
O
Analogausgang
O –
Bezugsmasse/Analogausgang
–
Versorgungsspannung 0 V
S
Schirm
= Sendediode
= Empfangsdiode
Schraube M4 = 0,5 Nm
