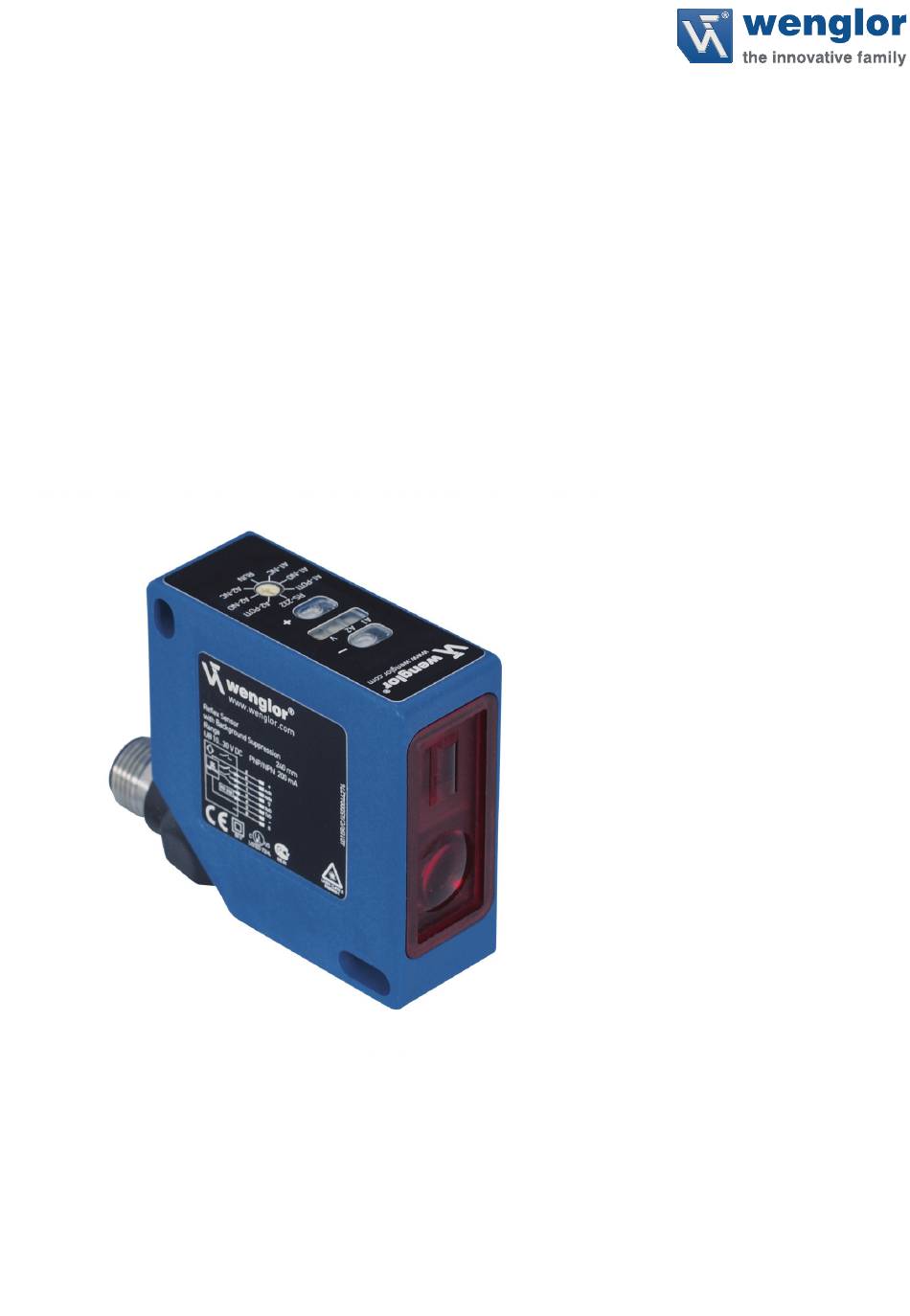

- Seite 1 VIIS009 High-Performance-Distanzsensor Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.0.0 Stand: 24.09.2018 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Sicherheitshinweise EU-Konformitätserklärung Technische Daten Montagehinweise Inbetriebnahme Funktionsbeschreibung Einstellungen 8.1. Manuelle Einstellungen 8.2. Spezielle Einstellungen Wartungshinweise 10. Umweltgerechte Entsorgung Inhaltsverzeichnis... -
Seite 3: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung High-Performance-Distanzsensoren nach dem Prinzip der Winkelmessung ermitteln den Abstand zwischen Sensor und Objekt. Diese Sensoren haben kleine Arbeitsbereiche unter 1 m und erkennen Objekte mit höchs- ter Präzision. Einige Sensoren verfügen über eine hoch auflösende CMOS-Zeile und DSP-Signalverarbeitung. Farbe, Form und Oberflächenbeschaffenheit zu erkennender Objekte beeinflussen ihre Messung nicht. -
Seite 4: Eu-Konformitätserklärung
3. EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie unter www.best4automation.com im Download-Bereich des Produk- tes. RoHS EU-Konformitätserklärung... -
Seite 5: Technische Daten
4. Technische Daten VIIS009 Optisch Arbeitsbereich 50...350 mm Messbereich 300 mm Auflösung < 50 µm Auflösung (Speed-Mode) < 80 µm Linerarität 0,15 % Linearität (Speed-Mode) 0,2 % Lichtart Laser (rot) Wellenlänge 660 nm Laser Klasse Lebensdauer (25 °C) 100000 h max. -
Seite 6: Ergänzende Produkte (Siehe Katalog)
Ergänzende Produkte (siehe Katalog) wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. passende Anschlusstechnik-Nr. passende Befestigungstechnik-Nr. Analogauswerteeinheit AW02 Schutzgehäuse Set ZSP-NN-02 Schutzgehäuse ZSV-0x-01 Anschlussbild Versorgungsspannung + Verschmutzungs-/Fehlerausgang (NO) Sendelicht abschaltbar nicht angeschlossen Analogausgang O – Bezugsmasse/Analogausgang – Versorgungsspannung 0 V Schirm Gehäuseabmessungen... -
Seite 7: Bedienfeld
Bedienfeld Auf dem Bedienfeld befinden sich Plus- und Minus-Taste, verschiedene LEDs und der Drehwahlschalter. Der Drehwahlschalter dient zur Auswahl der Einstell- oder Betriebsfunktionen. = Minus-Taste / LED = Plus-Taste / LED I-LED (gelb) = Stromausgang U-LED (gelb) = Spannungsausgang. Die Helligkeit ist proportional zur Ausgangsspannung F-LED (rot) = Fehlerausgang... -
Seite 8: Analogausgang
Ausgänge Analogausgang Der Analogausgang ist auf Analog-Masse bezogen. Er kann als Spannungsausgang oder als Stromausgang eingestellt werden. Wenn frei gewählt werden kann, wird die Verwendung des Spannungsausganges empfohlen (verringerte Stromaufnahme). Der Analogausgang liefert bei der Programmierung als Spannungsausgang (siehe Einstellungen) 0...10 V. Der Analogausgang liefert bei der Programmierung als Stromausgang (siehe Einstellungen) 4...20 mA. -
Seite 9: Einstellungen
8. Einstellungen 8.1. Manuelle Einstellungen Reset: • Drehwahlschalter Ý auf RESET • Minus-Taste oder Plus-Taste kurz drücken è rote F-LED leuchtet è Auslieferungszustand wiederhergestellt (RES. MODE, ansteigende Kennlinienfunktion, voller Messbereich, Filterfunktion aus.) Die eingestellte Übertragungsrate in Baud und die Einstellung Strom- oder Spannungsausgang wird vom RESET nicht verändert. -
Seite 10: Sensor Mit Hoher Auflösung Betreiben (Resolution-Mode)
Analogausgang als Stromausgang betreiben: • Drehwahlschalter Ý auf U / I MODE è rote F-LED leuchtet è gelbe U-LED leuchtet: Analogausgang aktuell 0...10 V è gelbe I-LED leuchtet: Analogausgang aktuell 4...20 mA • Minus-Taste kurz drücken è gelbe I-LED leuchtet: Analogausgang neu eingestellt 4...20 mA (Stromausgang) •... - Seite 11 • Objekt an den Nahpunkt des gewünschten Messbereiches bringen • Minus-Taste kurz drücken è gelbe LEDs leuchten: Teachpunkte übernommen è gelbe LEDs dunkel: neuer Teachvorgang zwingend nötig, weil Teachpunkte zu eng beieinander oder außerhalb des Messbereichs liegen • Drehwahlschalter Ý auf RUN C) Messbereich für abfallende Kennlinienfunktion einstellen (Zoomfunktion): •...
-
Seite 12: Spezielle Einstellungen
8.2. Spezielle Einstellungen Filterfunktion einstellen Funktion sinnvoll, wenn Abstandsmittelwerte erfasst werden sollen (z.B. bei vibrierenden Objekten) • Drehwahlschalter Ý auf FILTER ADJUST è rote F-LED leuchtet è gelbe LEDs aus: Filterfunktion aktuell ausgeschaltet è gelbe LEDs 1 Blinkzeichen, Pause: Filter aktuell 1. Filterstufe (Mittelwerte aus 4 Messungen) è... -
Seite 13: Wartungshinweise
• Verwenden Sie zur Reinigung des Sensors keine Lösungsmittel oder Reiniger, die das Gerät beschädigen könnten. 10. Umweltgerechte Entsorgung Die wenglor sensoric gmbh nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. High-Performance-Distanzsensor...
