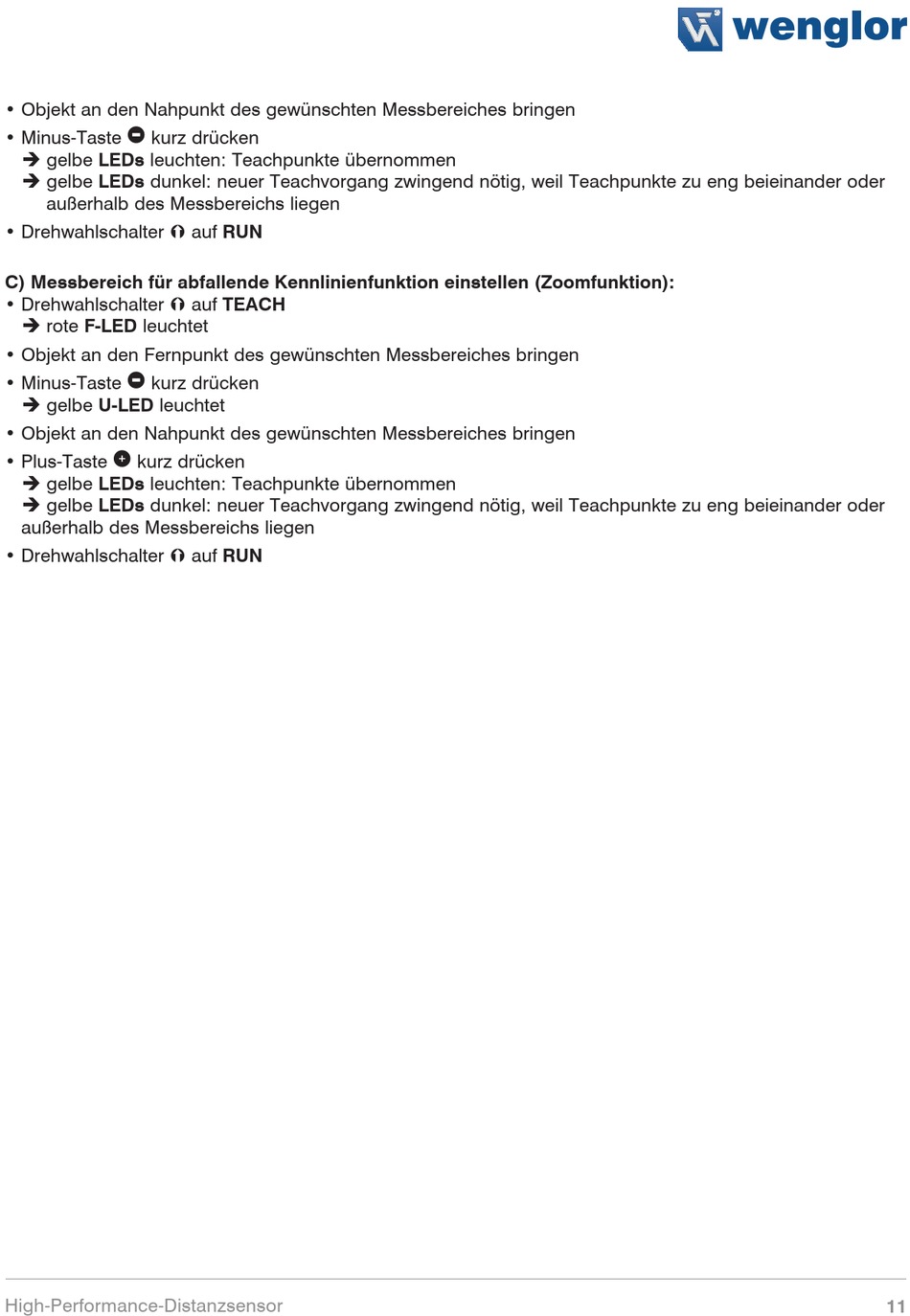

• Objekt an den Nahpunkt des gewünschten Messbereiches bringen
• Minus-Taste kurz drücken
è gelbe LEDs leuchten: Teachpunkte übernommen
è gelbe LEDs dunkel: neuer Teachvorgang zwingend nötig, weil Teachpunkte zu eng beieinander oder
außerhalb des Messbereichs liegen
• Drehwahlschalter Ý auf RUN
C) Messbereich für abfallende Kennlinienfunktion einstellen (Zoomfunktion):
• Drehwahlschalter Ý auf TEACH
è rote F-LED leuchtet
• Objekt an den Fernpunkt des gewünschten Messbereiches bringen
• Minus-Taste kurz drücken
è gelbe U-LED leuchtet
• Objekt an den Nahpunkt des gewünschten Messbereiches bringen
• Plus-Taste kurz drücken
è gelbe LEDs leuchten: Teachpunkte übernommen
è gelbe LEDs dunkel: neuer Teachvorgang zwingend nötig, weil Teachpunkte zu eng beieinander oder
außerhalb des Messbereichs liegen
• Drehwahlschalter Ý auf RUN
High-Performance-Distanzsensor
11
