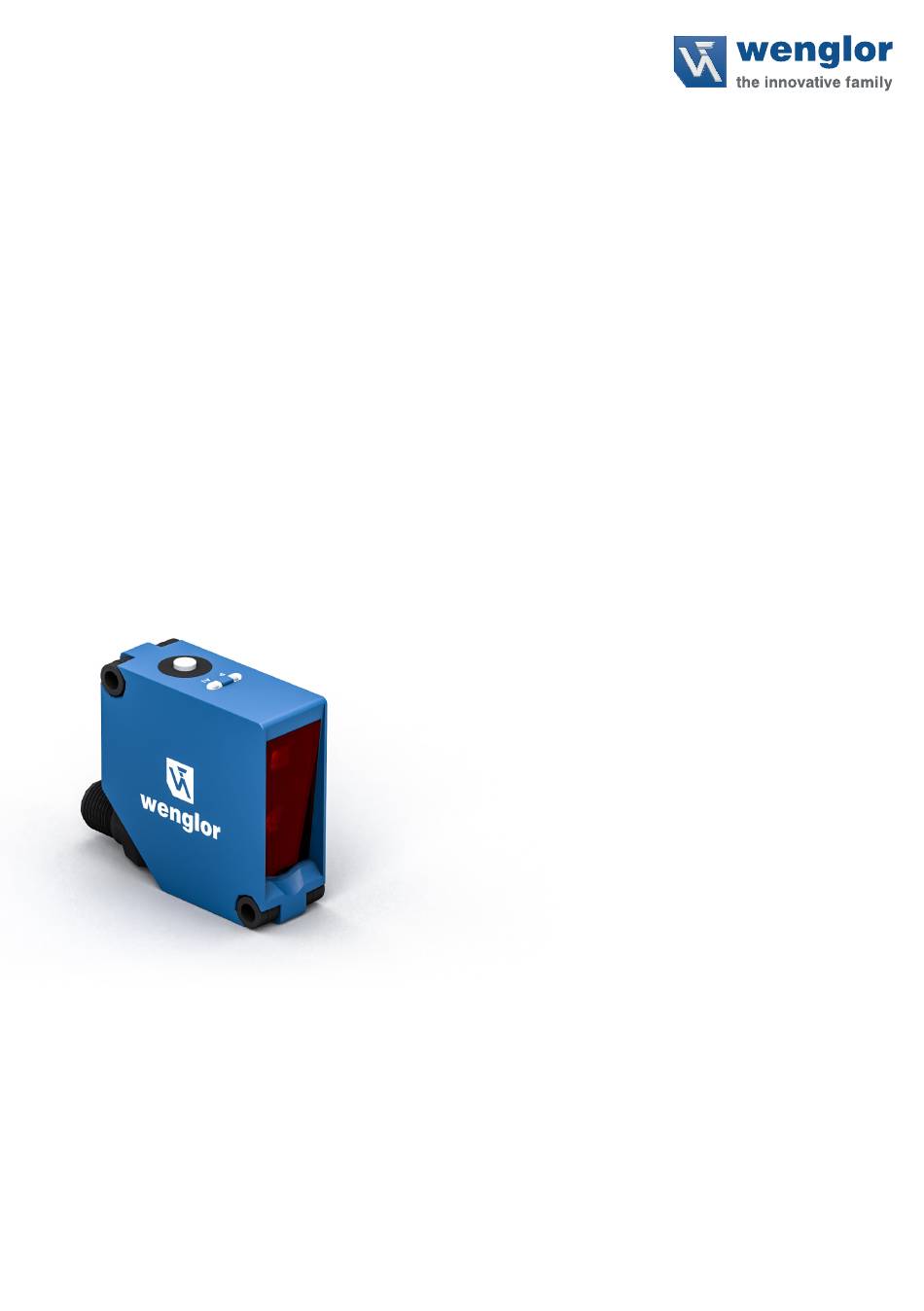

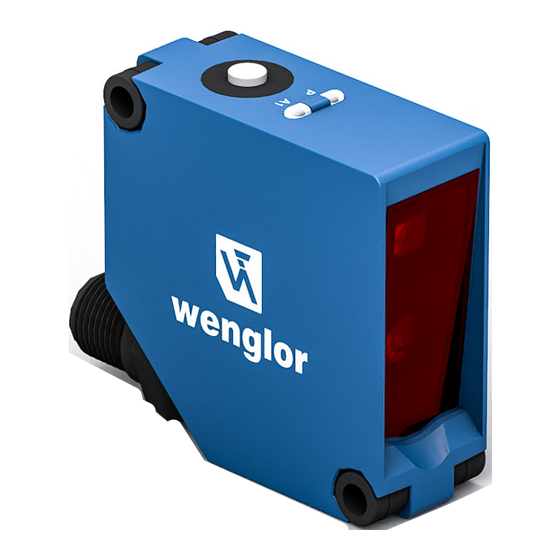

- Seite 1 P1PMxxx Reflexschranke Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.0.0 Stand: 25.10.2023 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ..........................3 1.1 Informationen zu dieser Anleitung ......................3 1.2 Symbolerklärungen ..........................3 1.3 Haftungsbeschränkung ...........................4 1.4 Urheberschutz ............................4 2. Zu Ihrer Sicherheit ........................5 2.1 Bestimmungsgemäße Verwendung ......................5 2.2 Nicht bestimmungsgemäße Verwendung ....................5 2.3 Qualifikation des Personals ........................6 2.4 Modifikation von Produkten ........................6 2.5 Allgemeine Sicherheitshinweise ......................6 2.6 Zulassungen und Schutzklasse ......................6 3. Technische Daten ........................ -
Seite 3: Allgemeines
• Das Produkt unterliegt der technischen Weiterentwicklung, sodass Hinweise und Informationen in dieser Betriebsanleitung ebenfalls Änderungen unterliegen können. Die aktuelle Version finden Sie unter www.wenglor.com im Download-Bereich des Produktes. HINWEIS! Die Betriebsanleitung muss vor Gebrauch sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden. -
Seite 4: Haftungsbeschränkung
• Diese Betriebsanleitung enthält keine Zusicherungen von wenglor im Hinblick auf beschriebene Vorgänge oder bestimmte Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1.4 Urheberschutz •... -
Seite 5: Zu Ihrer Sicherheit
• Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite. -
Seite 6: Qualifikation Des Personals
Produkts aufzubewahren. • Im Falle von Änderungen finden Sie die jeweils aktuelle Version der Betriebsanleitung unter www.wenglor.com im Download-Bereich des Produktes. • Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. • Der Sensor ist vor Verunreinigungen und mechanischen Einwirkungen zu schützen. -
Seite 7: Technische Daten
3. Technische Daten 3.1 Technische Daten Optische Daten Lebensdauer (Tu = 25 °C) 100000 h Max. zul. Fremdlicht 10000 Lux Elektrische Daten Versorgungsspannung IO-Link 18…30 V DC Spannungsabfall Schaltausgang < 2 V Schaltstrom Schaltausgang 100 mA Reststrom Schaltausgang < 50 µA Kurzschlussfest Verpolungssicher Überlastsicher Verriegelbar Schnittstelle IO-Link... -
Seite 8: Lichtfleckdurchmesser
Bestellnr. P1PM Technische Daten Teach-in auf statischen Teach-in auf bewegten Teach-in Modus Hintergrund Hintergrund Reichweite 1000 mm Bezugshintergrund weiß, 90% Remission Schalthysterese < 5 % Lichtart Rotlicht Risikogruppe (EN 62471) Lichtfleckdurchmesser Siehe Tabelle 1 Versorgungsspannung 15…30 V DC Stromaufnahme (Ub = 24 V) <... -
Seite 9: Ergänzende Produkte
3.2 Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Befestigungstechnik-Nr. Passende Anschlusstechnik-Nr. IO-Link Master Software wTeach2 DNNF005 3.3 Aufbau 1 = Sendediode 2 = Empfangsdiode 3 = Schlüsselweite 7 Schraube M4 = 0,5 Nm Maßangaben in mm (1 mm = 0,03937 Inch) -
Seite 10: Bedienfeld
3.4 Bedienfeld 06 = Teach-in-Taste 30 = Schaltzustandsanzeige/Verschmutzungsmeldung 68 = Versorgungsspannungsanzeige 3.5 Lieferumfang • Sensor • Sicherheitshinweise • BEF-SET-14 • Z1PE002 4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung ist die Ware auf Transportschäden zu prüfen. Bei Beschädigungen das Paket unter Vorbehalt entgegennehmen und den Hersteller über Schäden informieren. -
Seite 11: Montage Und Elektrischer Anschluss
5. Montage und elektrischer Anschluss 5.1 Montage • Das Produkt bei der Montage vor Verunreinigung schützen. • Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu beachten. • Das Produkt vor mechanischen Einwirkungen schützen. • Auf mechanisch feste Montage des Sensors achten. •... - Seite 12 Das ist beim Einbau von Reflexschranken zu beachten Hintergrundfarben Stark glänzende, spiegelnde und unebene Hin- tergründe Für eine zuverlässige Detektion muss zwischen dem Objekt und dem eingelernten Bezugshintergrund ein Bei stark reflektierenden, glänzenden oder une- deutlicher Kontrast bestehen. benen Oberflächen sollte darauf geachtet werden, dass keine direkten Reflexionen auf die Empfangs- Tipp: Bei geringem Kontrastunterschied großen Ab- optik fallen, da sie die Objekterkennung beeinträch- tigen können.
-
Seite 13: Elektrischer Anschluss
5.2 Elektrischer Anschluss Symbolerklärung Encoder A/A (TTL) Platin-Messwiderstand Encoder B/B (TTL) Versorgungsspannung + nicht angeschlossen Encoder A Versorgungsspannung 0 V Testeingang Encoder B Versorgungsspannung (Wechselspannung) Testeingang invertiert Digitalausgang MIN Schaltausgang Schließer (NO) Triggereingang Digitalausgang MAX Schaltausgang Öffner (NC) Bezugsmasse/Triggereingang Verschmutzungs-/Fehlerausgang (NO) Digitalausgang OK Analogausgang Verschmutzungs-/Fehlerausgang... -
Seite 14: Diagnose
5.3 Diagnose Ursachen für das Ansprechen der Verschmutzungsmeldung (LED blinkt): Anzeige-LED Diagnose/Ursache Behebung Verschmutzung Optikabdeckung mit einem Tuch vorsichtig reinigen Dauerhaftes Blinken Alterung der Sendediode Sensor austauschen ca. 2,5 Hz • Schaltabstand des Sensors erhöhen Unsicherer Arbeitsbereich • Abstand Sensor – Objekt verringern Elektrische Verdrahtung prüfen und Kurzschluss Kurzschluss beseitigen... -
Seite 15: Einstellungen
• Maschine außer Betrieb setzen. • Fehlerursache anhand der Diagnoseinformationen analysieren und beheben. • Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support • Kein Betrieb bei unklarem Fehlerverhalten. • Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann. -
Seite 16: Teach-In Auf Einen Bewegten Hintergrund (Voreinstellung P1Pm103/P1Pm104)
6.2 Teach-in auf einen bewegten Hintergrund (Voreinstellung P1PM103/P1PM104) Objekterkennung vor bewegtem Referenzhintergrund wie zum Beispiel bewegten Förderbändern: Der Sensor wird so eingelernt, dass mittels diesem Verfahren applikationsabhängige, minimale Schwellen gesetzt werden können, um möglichst kleine Teile zu erkennen. Dazu wird der Sensor bei laufendem Förderband in eine Sig- nalanalysephase versetzt, die anwendungsspezifisch gestartet und beendet wird. -
Seite 17: Funktionsübersicht
7. Funktionsübersicht Über IO-Link können weitere Einstellungen am Sensor vorgenommen werden. 7.1 Teach Modus Zur sicheren Objekterkennung vor statischem oder bewegtem Hintergrund können beide Betriebsarten über IO-Link eingestellt werden. Dadurch können beide Modi getestet werden, um den Sensor optimal an die Appli- kation anzupassen. - Seite 18 Dynamische Nachregelung Kontinuierliche Nachregelung der Schaltschwelle des Sensors. Das Zeitintervall für die Nachregelung ist über die Schnittstelle einstellbar. Im Auslieferungszustand ist die Funktion aktiviert. Lichtintensität Beginnende Verschmutzung Teachvorgang Schaltschwelle Kontinuierlich wird die Schwelle nachgeregelt, damit der Abstand zwischen Signal und Schwelle konstant bleibt.
-
Seite 19: Pin Funktion E/A2
7.2 Pin Funktion E/A2 Der Funktion von E/A2 kann entweder als Ausgang oder Eingang konfiguriert werden. 7.2.1 Eingang Externes Teach-in Den Ausgang A1 über den Teach-Eingang einlernen. 1. Funktion Pin E/A2 als externen Teach-Eingang einstellen. Bei Einstellung Ub aktiv (Voreinstellung): 2. Pin E/A2 auf 18…30 V klemmen für mindestens 1 Sekunde (und maximal 4 Sekunden). 3. -
Seite 20: Weitere Funktionen Und Einstellungen
Produkt beschädigen könnten. • Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 10. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. IO-Link... -
Seite 21: Anhang
MTTFd Mean Time to Dangerous Failure / Mittlere Zeit bis zu einem gefahrbringenden Ausfall 11.2 Änderungsverzeichnis Betriebsanleitung Version Datum Beschreibung/Änderungen 1.0.0 24.10.2023 Erstversion der Betriebsanleitung 11.3 Konformitätserklärungen Die Konformitätserklärungen finden Sie auf unserer Website unter www.wenglor.com im Download-Bereich des Produktes. Reflexschranke...
