Ausgänge
Analogausgang
Der Analogausgang ist auf Analog-Masse bezogen. Er kann als Spannungsausgang oder als Stromausgang
eingestellt werden. Wenn frei gewählt werden kann, wird die Verwendung des Spannungsausganges
empfohlen (verringerte Stromaufnahme).
Der Analogausgang liefert bei der Programmierung als Spannungsausgang (siehe Einstellungen) 0...10 V.
Der Analogausgang liefert bei der Programmierung als Stromausgang (siehe Einstellungen) 4...20 mA.

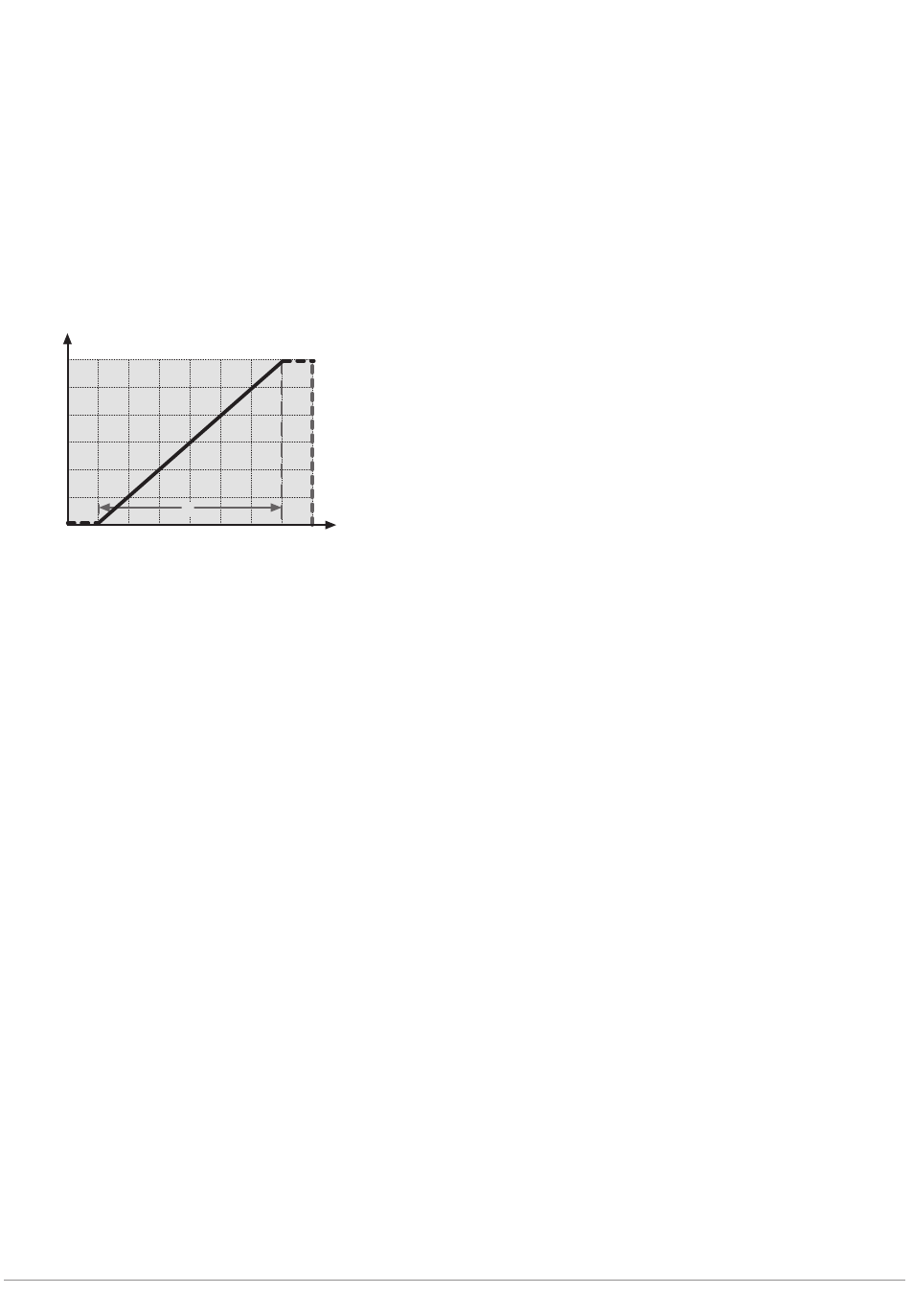

Analogausgang
20mA/10V
4mA/0V
B
d = Arbeitsbereich
B =Beginn Arbeitsbereich
E = Ende Arbeitsbereich
Fehlerausgang
Der PNP-Fehlerausgang schaltet gegen Plus, wenn im eingestellten Arbeitsbereich kein Objekt erkannt wird
oder eine Störung vorliegt. Der geschaltete Fehlerausgang wird durch die rote F-LED signalisiert.
8
d
Objektabstand
E
Funktionsbeschreibung
