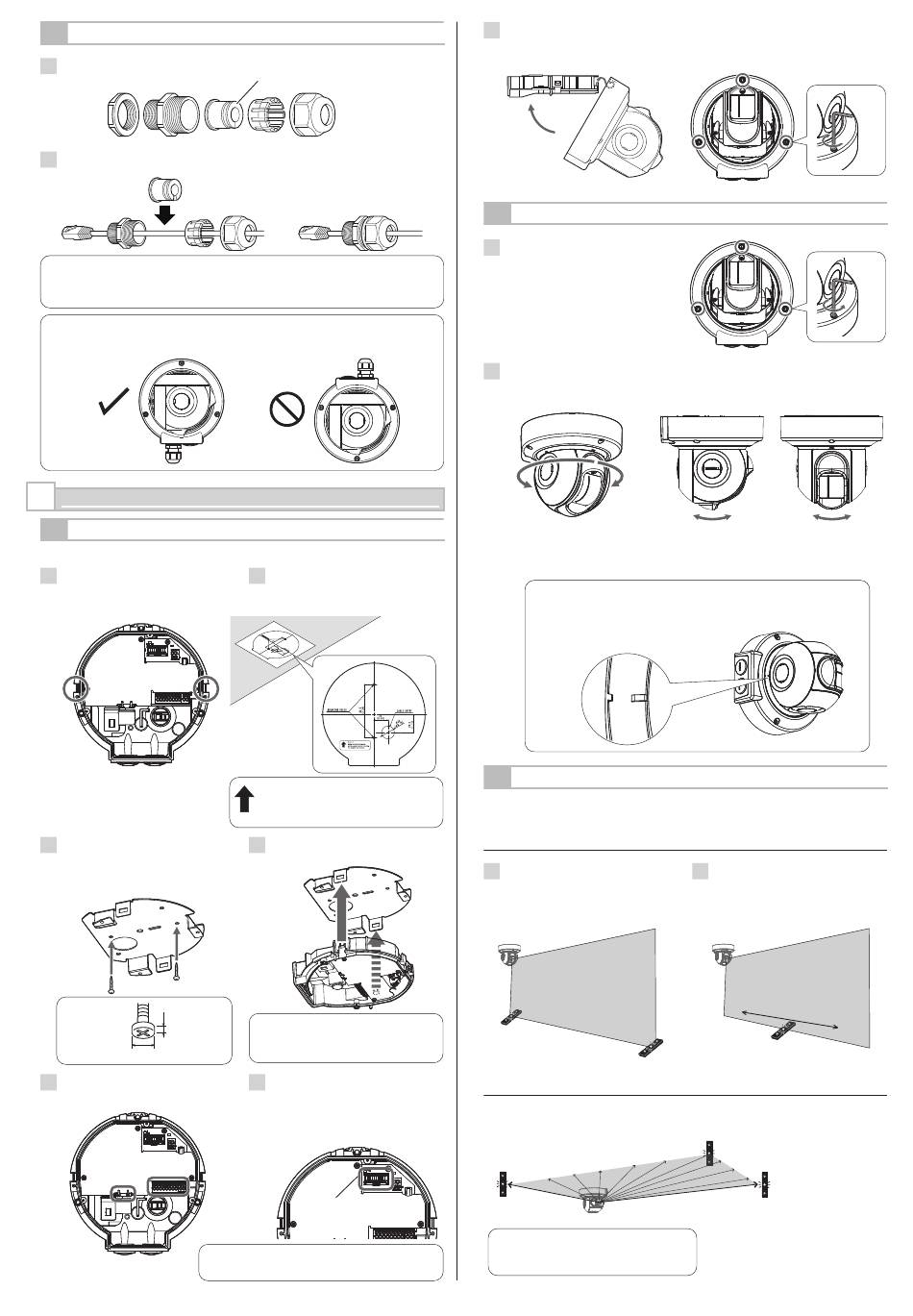

3-6

VERLEGEN DES NETZWERKKABELS

Demontieren der Kabelverschraubung.
1
Führen Sie den Netzwerkkabel Stecker mit der richtigen Reihenfolge und
2
Richtung durch. Setzen Sie die Dichtung auf der Seite ein.
Sensorseite
Vorsicht >>
Das LAN-Kabel kann nicht mit der aufgesetzten Abdeckung durch die
Kabelverschraubung geführt werden.
Entfernen Sie die Abdeckung vor der Montage.
Vorsicht >>
Montieren Sie die Kabelverschraubung nicht nach oben gerichtet. Dies verbessert die
Wasserdichtigkeit.
4

MONTAGE UND WINKELEINSTELLUNG

4-1

WAND- ODER DECKENMONTAGE

Die Methoden für die Deckenmontage und die Wandmontage sind identisch.
Verwenden Sie ein Werkzeug wie
1
einen Schraubendreher und
erweitern Sie die Halterung, um Sie
von der Gerätebasis zu entfernen.
Montieren Sie die Montagehalterung
3
auf der Montagefläche.
Die Schrauben zur Befestigung der
Halterung sind nicht im
Lieferumfang enthalten.
Hinweis >>
Max. 3,5 mm
4 mm
/ Nr. 8
Max. Φ9,5 mm
Durchführen der Verkabelung.
5
(Siehe 5-1).
Vorsicht >>
Abdichtung
Legen Sie die mitgelieferte
2
Papierschablone auf die
Montagefläche und bohren
Sie 2 Montagelöcher.
Hinweis >>
Achten Sie darauf, dass der Pfeil bei
der Montage des Detektors an der
Wand nach oben zeigt.
Befestigen Sie die Gerätebasis an
4
der Montagehalterung, bis sie
einrastet.
Hinweis >>
Ziehen Sie an der Gerätebasis um
sicherzustellen, dass sie fest
montiert wurde.
Verbinden Sie die Gerätebasis und
6
das Hauptgerät mit dem Kabel.
Wenn die LED auf der Seite des
Relaissteckers leuchtet, schalten
Sie die Stromversorgung aus,
bevor Sie sie verbinden.
Relaisstecker
Verbinden Sie dieses Gerät während der
Verkabelung nicht mit der Stromversorgung.
Stecken Sie den Haken der Gerätebasis in die Basisabdeckung und achten Sie
7
darauf, dass sich die Befestigungsschraube nicht mit der Abdeckung verklemmt.
Schließen Sie die Basisabdeckung und ziehen Sie die 3 Schrauben fest.
2.
4-2

WINKELEINSTELLUNG

Lösen Sie die 3
1
Befestigungsschrauben etwas.
Verwenden Sie das Laserbereich-Prüfgerät, um den Winkel zu korrigieren und
2
ziehen Sie dann die 3 Befestigungsschrauben fest.
180°
±180° horizontal
Hinweis >>
Richten Sie die Markierungen der Gerätebasis aus. Verwenden Sie
die Gerätebasis als die Richtlinie für die Ausrichtung des
Erkennungsbereichs.
4-3

FESTZUSTELLEN DES LASERBEREICHS

Es ist ratsam, das optionale Laserbereich-Prüfgerät (Laser Area Checker, LAC-1)
zu verwenden, um, die Position der Laserebene festzustellen.
- Vertikaler Erkennungsbereich
Passen Sie den Winkel des
1
Detektors an, so das der
Laserstrahl den entferntesten
Punkt des gewünschten Bereichs
und gerade die Unterseite des
Detektors trifft.
- Horizontaler Erkennungsbereich
Stellen Sie sicher, dass die Laserstrahlen auf die gewünschten Stellen gerichtet sind.
Tipps: Zwei LAC-1-Einheiten (Option) erleichtert die Feststellung der
Erkennungsbereichs.
Hinweis >>
Für ausführliche Anweisungen siehe
die LAC-1 Bedienungsanleitung.
DE-7
1.
180°
Ca. 4° vertikal und horizontal
Achten Sie darauf, dass der
2
gesamte Bereich ordnungsgemäß
mit den Laserbereich-Prüfgerät
abgedeckt ist (Option: LAC-1).
3.
