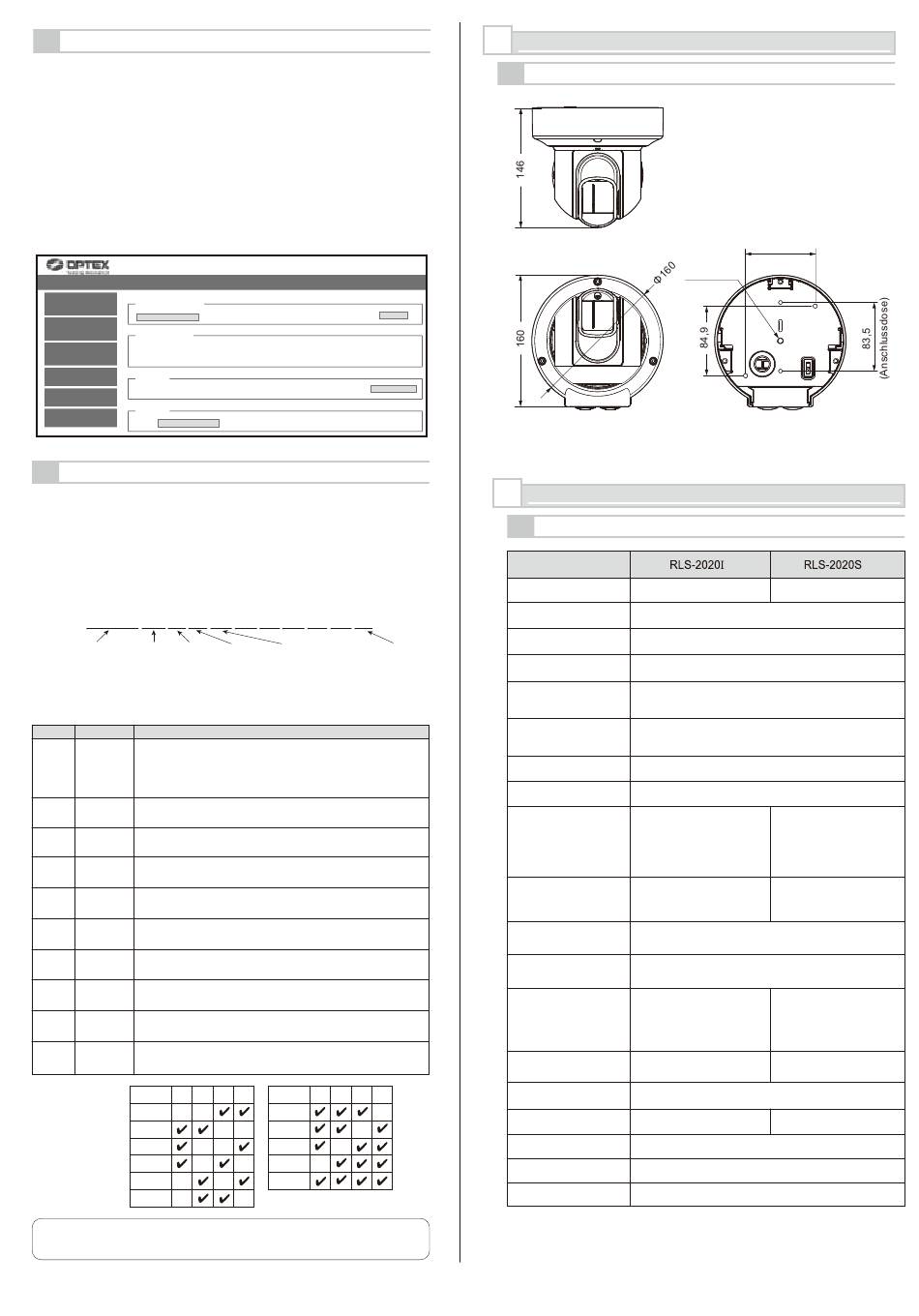

WARTUNG

• Update software (Aktualisieren der Software)
Die Firmware des Geräts kann aktualisiert werden. Klicken Sie auf die
Schaltfläche „Datei wählen", um die Firmwaredatei auszuwählen und klicken Sie
die Schaltfläche „Aktualisieren".
• MAC address (MAC-Adresse)
Die MAC-Adresse für den Ethernet- und Wartungsport ist in der Spalte
angegeben.
• License (Lizenz)
Die Lizenz der kostenlosen Open-Source-Software wird durch Anklicken dieser
Schaltfläche angezeigt.
• Reboot (Neustart)
Klicken Sie auf diese Schaltfläche, um das Gerät neu zu starten.
REDSCAN mini Configuration Page
Output/Input
Update Software
Status
Select File Not Selected
Detection
Configuration
MAC Address
Main Ethernet Port
Network
Configuration
Maintenance Port
Network Options
License
Licence
Authentication
Reboot
Maintenance
Reboot
6-7

REDWALL EREIGNISCODE

< Zweck >
Das RLS-2020 erzeugt den originale ASCII-Ereigniscodes, die von einer NVR-
oder VMS-Software zur Steuerung von PTZ-Kameras und anderen Geräten
verwendet werden können.
< Kommunikationsmethoden >
Der REDWALL EREIGNISCODE kann zum zugewiesenen Port über das UDP-
oder TCP-Protokoll gesendet werden. Die Standardportnummer lautet „1234".
< Codeformat >
„RLS126 MO A1 AA CC DQ AR AM TR SO TA"
ID-Nummer Y1 Y2
des RLS-2020 Hauptalarm Letzter
Alarm
Die ID-Nummer des RLS-2020 Geräts besteht aus folgenden 6 Bytes.
RLS + 3 Bytes (Die Standardnummer ist die letzte Gruppe der Host-IP-Adresse).
Position Befehl
Beim Auslösen jedes Zonenalarms wird ein Hauptalarmcode,
„MO" Code, erzeugt. Und der „CL" Code wird 10 Sekunden
Y1 MO/CL
nach dem Löschen des Hauptalarms erzeugt.
Die Zeit kann mit der Einstellungssoftware geändert werden.
A1/A2/
Y2 Letzter Alarm.
B1/B2
AA-BB,
Y3 Er zeigt Erkennungsbereiche mit 11 Mustern an. *
EA-EB,AL
Mehrfach-Alarm.
Y4 CC
CC bedeutet, dass es mehrere Erfassungsbereiche gibt.
Tauglichkeitsschaltung aktiviert /
Y5 DQ/dq
Tauglichkeitsschaltungsstatus wurde wiederhergestellt.
Drehblockierungsfunktion aktiviert / Drehblockierungsstatus
Y6
AR/ar
wurde wiederhergestellt.
Antimaskierungsfunktion aktiviert / Antimaskierungsstatus
Y7 AM/am
wurde wiederhergestellt.
Sensorfehlerzustand / Sensorfehlerzustand wurde
Y8 TR/tr
wiederhergestellt.
Schmutz auf dem Laserfenster (Selbsttestfunktion) / Status
Y9 SO/so
Schmutz auf dem Laserfenster wurde wiederhergestellt.
Sabotageschaltung aktiviert/ Status Sabotageschaltung wurde
Y10 TA/ta/DM
wiederhergestellt ist / „Heartbeat" für die Überwachung des Geräts.
* Mehrfach-Alarm
R.E.C. B2 B1 A1 A2
AA
BB
BA
Ba
bA
ba
Hinweis >>
Wenden Sie sich für weitere detaillierte Spezifikationen des REDWALL Ereigniscodes
an OPTEX.
RLS-2020 Version. 2.1.0 (07 aug2018)
Update
00:1f:d1:1d:00:b3
00:1f:d1:1d:00:b4
Show License
.........
Y3 Y4 Y10
Mehrfach- Mehrfach- Sabotage
Alarm Alarm
Beschreibung
R.E.C. B2 B1 A1 A2
EA
Ea
Eb
EB
AL
7

ABMESSUNGEN

7-1 ABMESSUNGEN
8
SPEZIFIKATIONEN
8-1 SPEZIFIKATIONEN
Modell
Montageort
Erkennungsverfahren
Laserschutzklasse
Stromanschluss
Stromaufnahme
Montageverfahren
Erfassungsbereich
Erkennungsbereich
Erkennungsauflösung/
Reaktionszeit
Montagehöhe
(Vertikaler Modus)
Kommunikationsanschluss
Protokoll
Ausgang
Eingang
Alarmdauer
Betriebstemperatur
IP-Schutzart
Abmessungen (H x B x T)
Gewicht
* Änderung der technischen Daten und des Designs vorbehalten.
