Einstellung; Überblick; Erkennungskonfiguration - Optex Redscan Mini RLS-2020S Installationsanweisungen

6

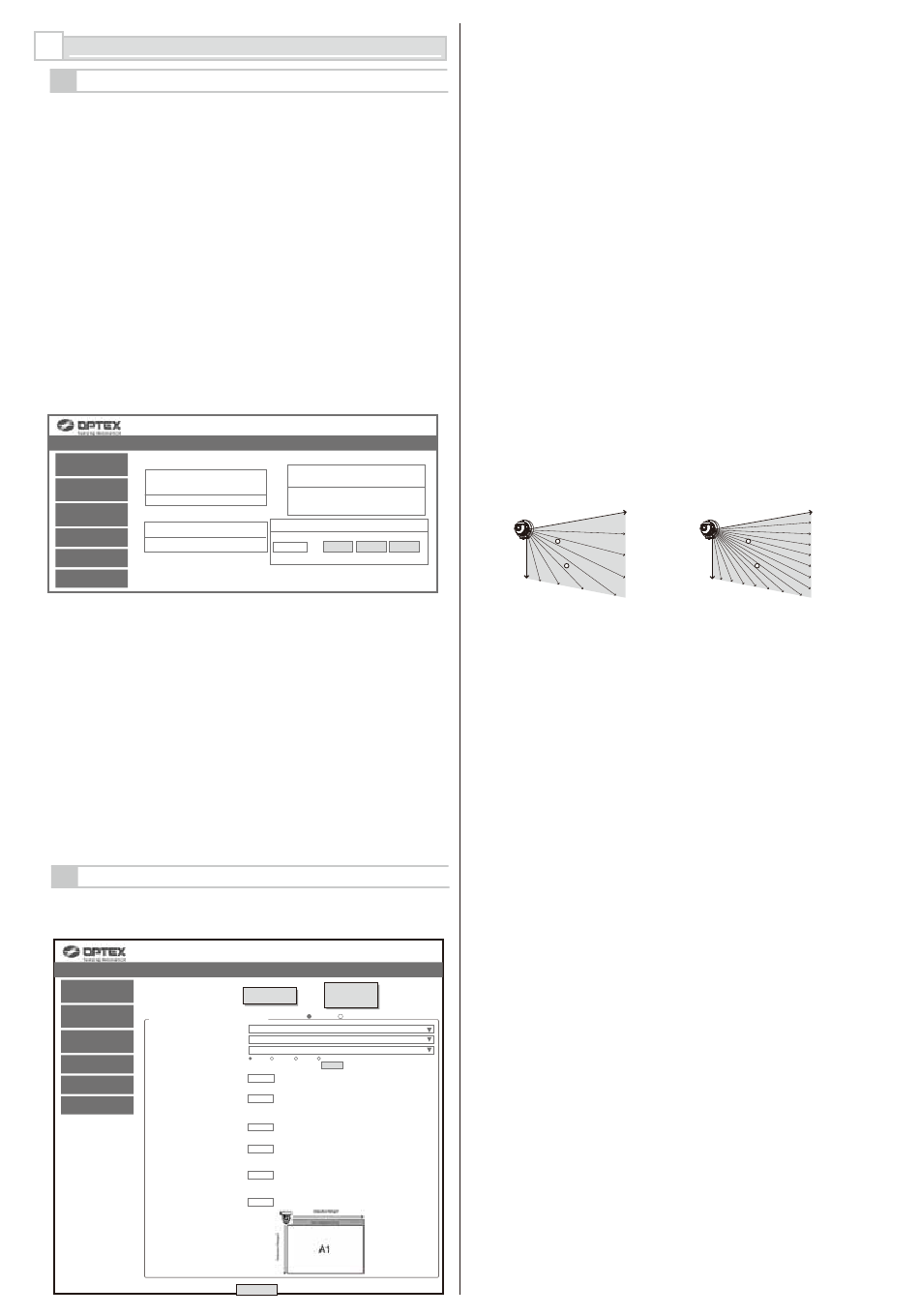

EINSTELLUNG

6-1 ÜBERBLICK
Es gibt zwei Optionen zum Einrichten des Geräts: Mit einem Webbrowser für die
einfache Einstellung und mit der optionalen Setup-Software Redscan Manager für
die erweiterte Konfiguration. Diese Anweisungen gelten für die Einstellung mit
dem Webbrowser. Für die Einstellung mit dem Redscan Manager schlagen Sie in
der Software für Hilfe nach.
Zur Konfiguration des Redscan mini kann ein Webbrowser verwendet werden.
Der Netzwerkanschluss am Basisgerät und der Wartungsanschluss am
Hauptgerät können für die Konfiguration verwendet werden.
Für den Betrieb und die Einstellungen wird der Wartungsanschluss verwendet.
Diese erfolgen über einen Webbrowser oder den REDSCAN Manager.
Empfohlener Webbrowser: Google Chrome
< Standardeinstellung >
IP-Adresse des Haupt-Ethernetanschlusses
Subnetzmaske
Standard-Gateway
IP-Adresse des Wartungsanschlusses
Subnetzmaske
MTU
ID
Passwort
Bei einer Verbindung wird die Startseite angezeigt:
REDSCAN mini Configuration Page
Output/Input
Status
IP Communication
Detection
<REDWALL Event Code (R.E.C.)>
Configuration
Network
Configuration
Soiling Ratio of Laser Window
Network Options
0%
Authentication
Maintenance
Weiter unten wird das auf dem Bildschirm links angezeigte Menü beschrieben:
• Output/Input Status (Ausgangs-/Eingangsstatus)
Zeigt den Status der Geräteausgabe / -eingabe, des REDWALL-Ereigniscodes
und des Verschmutzungsverhältnisses des Laserfensters an.
Ausgänge können manuell ausgelöst werden.
• Detection Configuration (Erkennungskonfiguration)
Konfiguriert die Erkennungseinstellungen.
• Network Configuration (Netzwerkkonfiguration)
Konfiguriert die Netzwerkeinstellungen.
• Network Option (Netzwerkoptionen)
Konfiguriert Netzwerkoptionen.
• Authentication (Authentifizierung)
Konfiguriert die Benutzer-ID und das Passwort.
• Maintenance (Wartung)
Zeigt die MAC-Adresse und die Lizenzen an. Firmware-Aktualisierung und
Neustart des Geräts.
6-2

ERKENNUNGSKONFIGURATION

Die folgenden Einstellungen können konfiguriert werden. Verwenden Sie das
Pulldown-Menü oder geben Sie einen Wert ein. Ausgegraute Menüpunkte sind,
abhängig vom Modell oder Modus, für die Einstellung nicht verfügbar.
REDSCAN mini Configuration Page
Output/Input
Status
Detection
REDSCAN mini Configuration
Configuration
Detection Mode
Network
Detection Area
Configuration
Environmental Resistance
Sensitivity
Network Options
Minimum Target Size
Authentication
(Width)
Target Height for Vertival
Area
Maintenance
* Ignoring Area from Ground
Non-Detection Zone for
Vertical Area
* Ignoring Area from Ceiling
Detection Range 1
* For vertical detection area, input "detection length"
* For horizontal detection area, input "detection width"
Detection Range 2
* For vertical detection area, input "detection length"
* For horizontal detection area, input "detection width"
Offset
: 192.168.0.126
: 255.255.255.0
: 192.168.0.1
: 192.168.1.126
: 255.255.255.0
: 1500
: REDSCAN
: OPTEX
RLS-2020 Version. 2.1.0 (07 aug2018)
Analog Connection <Terminal
Status>
Input
Output1Output2Output3
(S Model Only)
Duration Activating Terminal
sec.
5 (1- Output1 Output2 Output3
1 800)
RLS-2020 Version. 2.1.0 (07 aug2018)
Area Set
Area Set
Information
Length mm, m inch, ft.
Indoor mode
Auto
Disable
H M L Custom
150 msec. (75-9 000 000)
150 mm (10-1 000)
250 mm (1-1 000)
0.1 m (0-20)
20 m (1-20)
20 m (1-20)
100 mm (0-1 000)
Save Config
• Area Set (Bereichseinstellung)
Drücken Sie nach der Installation und der Bereichsanpassung des Laserstrahls
diese Taste vor Beginn der Einstellung. Das Gerät untersucht den Hintergrund
und passt den Erkennungsbereich an.
Es darf keine Person den zu konfigurierenden Erkennungsbereich betreten.
Andernfalls wird der Bereich möglicherweise nicht richtig konfiguriert.
• Area Set Information (Informationen zur Bereichseinstellung)
Anzeige des Datums der Bereichseinstellung.
• Save Config. (Konfiguration speichern.)
Überträgt und speichert die Einstellungen, die im Browser konfiguriert wurden.
Drücken Sie diese Taste nach der Konfiguration der Einstellungen.
• Detection Mode (Erkennungsmodus)
Es sind vier Modi verfügbar:
[ Indoor mode (Innenbereichsmodus) ] (RLS-2020I und RLS-2020S)
Für allgemeine Anwendungen im Innenbereich. (Standardeinstellung)
Erstellt einen vertikalen oder horizontalen Erkennungsbereich entsprechend zur
Montageausrichtung.
[ Outdoor mode (Außenbereichsmodus) ] (nur RLS-2020S)
Diese Option kann für allgemeine Anwendungen im Außenbereich ausgewählt
werden.
In diesem Modus ist der spezielle Algorithmus zur Reduzierung von Fehlalarmen
durch Wetterbedingungen (z. B. Regen, Schnee und Nebel) aktiviert.
Zur Reduzierung der Fehlalarme in rauen Umgebungen kann die
Umweltbeständigkeitsfunktion aktiviert werden.
[ Indoor high resolution mode (Hochauflösender Innenmodus) ] (nur RLS-2020S)
Durch Erhöhen der Erkennungsauflösung kann das Gerät kleinere Objekte bei
größerer Entfernung erkennen. Im normalen Innenmodus beträgt die Auflösung
0,25 Grad.
In diesem hochauflösenden Modus beträgt sie 0,125 Grad.
Dadurch können identische kleine Objekte bei doppelter Entfernung erkannt
werden. Aber die kürzeste Reaktionszeit liegt in diesem Modus innerhalb von
100 ms. Das Gerät kann schnell bewegte Objekte nicht erkennen. Dieser Modus
sollte nur für Anwendungen im Innenbereich benutzt werden.
Normal
[ Indoor throw-in mode (Innenbereich Durchwurfmodus) ] (nur RLS-2020S)
Dieser Modus kann zur Erkennung eines Objekts verwendet werden, das in den
Erkennungsbereich geworfen wird. Die Reaktionszeit liegt mindestens innerhalb
von 25 ms.
Dieser Modus sollte nur für Anwendungen im Innenbereich benutzt werden.
• Detection Area (Erkennungsbereich)
Es stehen drei Optionen zur Verfügung:
[Horizontal]
Erstellen eines Erkennungsbereichs parallel zum Boden, wie die Überwachung
einer Decke.
[ Vertical (Vertikal) ]
Erstellen eines Erkennungsbereichs senkrecht zum Boden, wie die
Überwachung einer Wand.
[Auto] (Standard)
Für die automatische Auswahl einer Sensorausrichtung.
• Environmental Resistance (Umwelttauglichkeit [nur RLS-2020S])
Fehlerhafte Meldungen bei schlechten Umweltbedingungen, wie Nebel, können
reduziert werden, wenn der Außenbereichsmodus ausgewählt wurde.
[ Disable (Deaktivieren) ]
Konfigurieren Sie diese Option, wenn eine Meldung für eine Anwendung mit
PTZ-Kameraverbindung ohne Verzögerung erforderlich ist.
Diese Einstellung kann zu einer Fehlermeldung bei schlechten
Umweltbedingungen führen, wie Nebel oder Schnee.
[ Enable (Aktivieren) ] (Standard)
Mit einer ausgewogenen hohen Erkennungsfähigkeit kann ein Fehlalarm wegen
Nebel oder Schnee reduziert werden.
[ Enhanced (Erweitert) ]
Die Fehlermeldungen wegen Nebel oder Schnee können verringert werden. Das
kann zu einer längeren Reaktionszeit führen.
Außerdem kann die Erkennung in bestimmten Umgebungen fehlschlagen.
• Sensitivity (Empfindlichkeit)
Kann auf die Optionen H (Hoch), M (Mittel), L (Niedrig) und Benutzerdefiniert
eingestellt werden (Geben Sie die erforderliche Reaktionszeit ein).
[ Indoor mode (Innenbereichsmodus) ] (Standard M: 150 ms, H: 75 ms, L: 500 ms)
Benutzerdefiniert: Kann manuell auf 75 bis 900.000 ms (15 Min.) eingestellt
werden.
[ Outdoor mode (Außenbereichsmodus) ] (Standard M: 150 ms, H: 75 ms, L: 500 ms)
Benutzerdefiniert: Kann manuell auf 75 bis 900.000 ms (15 Min.) eingestellt
werden.
[ Indoor high resolution mode ([Hochauflösender Innenbereichsmodus) ]
(Standard M: 200 ms, H: 100 ms, L: 500 ms)
Benutzerdefiniert: Kann auf 100 bis 900.000 ms (15 Min.) eingestellt werden.
[ Indoor throw-in mode (Innenbereich Durchwurfmodus) ]
Fest auf 0 ms eingestellt. Bei jeder Scan Alarmmeldung.
DE-9
Hochauflösend für Innenbereich
0,25 Grad 0,125 Grad
