Demontage; Montageoptionen - Optex Redscan Mini RLS-2020S Installationsanweisungen

2-2

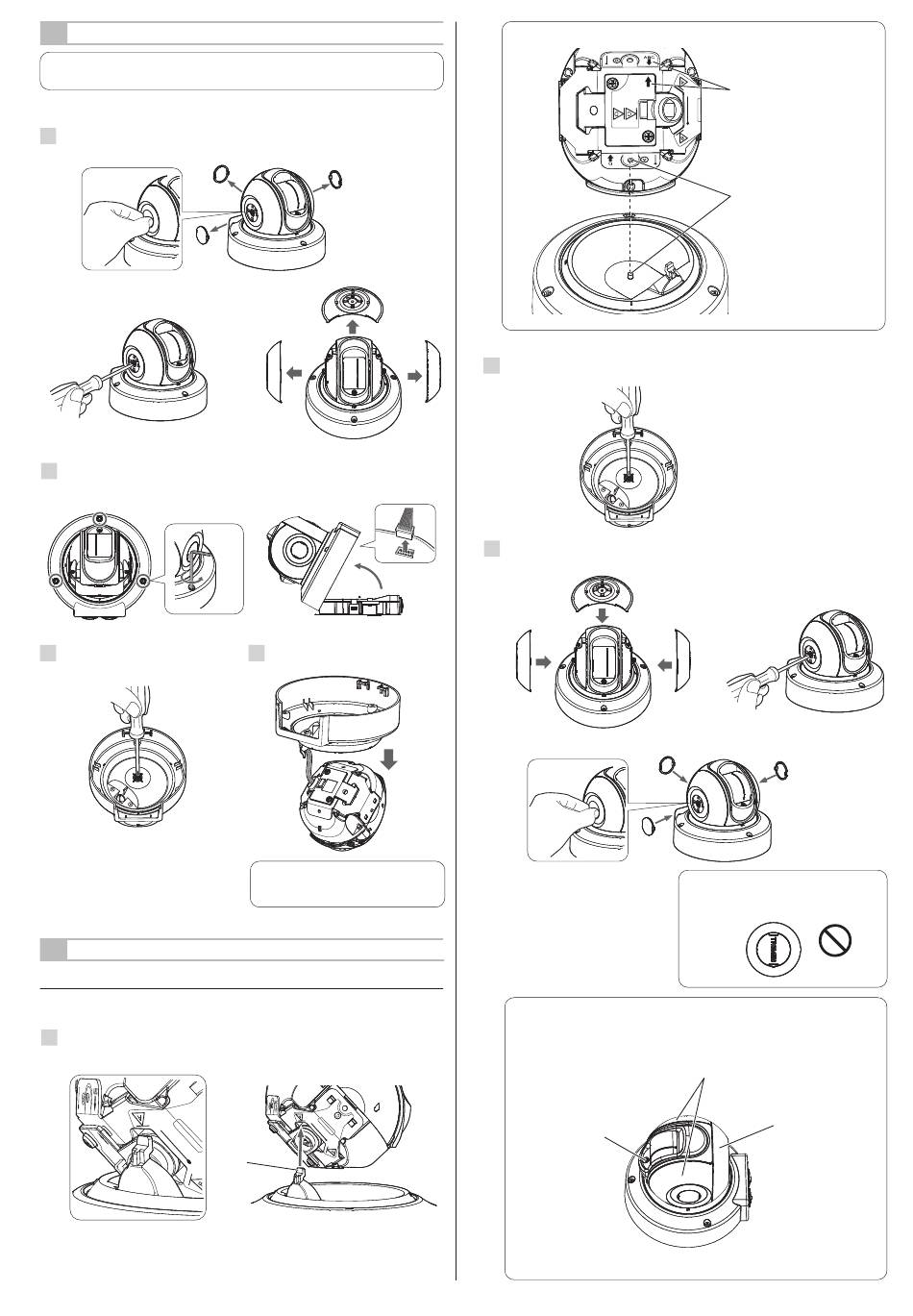

DEMONTAGE

Hinweis >>
Auseinanderbauen ist nicht für die Verwendung von Typ A erforderlich (Standard).
Demontieren Sie folgenden Teile im Voraus.
Entfernen Sie die Kappen der seitlichen Abdeckungen und die seitlichen
1
Abdeckungen (L) und (S).
1.
2.
Lösen Sie 3 Schrauben und entfernen Sie die Gerätebasis.
2
1.
Drehen Sie das Gerät um und
3
entfernen Sie die Schraube in der
Mitte.
2-3

MONTAGEOPTIONEN

- Typ A (Standard)
Befolgen Sie die Vorgangsweise unten, um von anderen Befestigungsmethoden
zu Typ A zurückzukehren.
Drehen Sie das Hauptgerät und setzen Sie den Haken der Basisabdeckung
1
an der Position ein, bei der die Kabelabdeckung mit dem Buchstaben „A"
beschriftet ist.
3.
Entfernen Sie die Abdeckung der
4
Gerätebasis.
Vorsicht >>
Üben Sie auf die Verkabelung keine
Zugbelastung aus.
Haken
Hinweis >>
Drehen Sie das Gerät um, passen Sie die Position des Schraubenlochs an
2
und ziehen Sie die Schraube in der Mitte fest.
Montieren Sie die seitlichen Abdeckung L und S sowie die Kappen der
3
seitlichen Abdeckung.
2.
1.
3.
Hinweis >>
Befestigungsschraube
DE-4
Achten Sie vor der Montage
darauf, dass die
Pfeilmarkierung auf der
Kabelabdeckung mit der
Beschriftung ABC auf dem
Hauptgerät sich
gegenübersteht.
Platzieren Sie dann das
Hauptgerät so auf dem
Basisgerät, dass das
Schraubenloch des
Hauptgeräts und das Loch in
der Mitte der
Basisabdeckung
übereinstimmen, wie
dargestellt.
2.
Hinweis >>
Montieren Sie die Abdeckkappen. Das
Logo muss vertikal dargestellt werden.
Die Positionen der Befestigungsschraube und der seitlichen
Abdeckung sind unten dargestellt.
Seitliche Abdeckung S
Seitliche Abdeckung L
