Diese
Schnellinstallation
alle Informationen zum Booten
dieses Motherboards. Für weitere
Informationen befindet sich auf der
Bonus-CD
ein
Online-Handbuch. Danke für Ihre
Mithilfe
beim
Planeten.
Motherboard x1
Schnellinstallation x1
80-drahtiges IDE-Kabel x1
Floppylaufwerkskabel x1
Registrierungskarte
Bonus-CD x1
NORTON AntiVirus-CD x1
Teilnummer: 49.88I01.002
Dokumentnummer: AX45-EG-G0206B
enthält
vollständiges
Retten
unseres

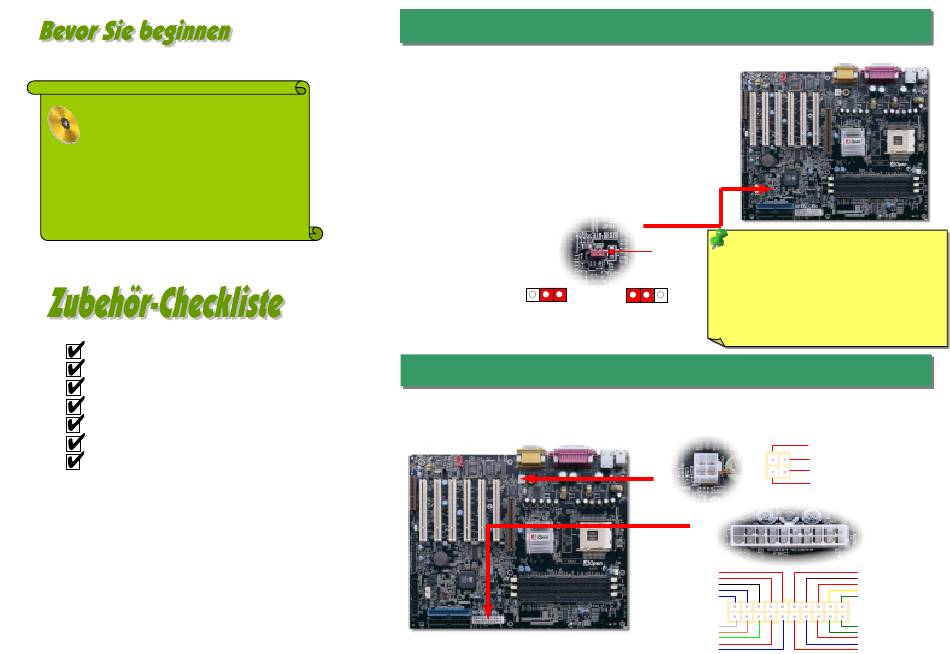

1. JP14 zum Löschen des CMOS
Sie können das CMOS löschen, um die Voreinstellungen des
Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS
wie folgt vor:
1. Schalten Sie das System ab und trennen das Netzkabel vom
Stromnetz.
2. Trennen Sie das ATX-Netzkabel vom Anschluss PWR2.
3. Finden Sie JP14 und schließen die Pins 2 und 3 für einige
Sekunden kurz.
4. Setzen Sie JP14 durch Kurzschließen der Pins 1 und 2 zurück.
5. Schließen Sie das ATX-Netzkabel wieder an den Anschluss
PWR2 an.
1
Normalbetrieb
(Voreinstellung)
2. Anschluss des ATX-Netzanschlusses
Das ATX-Netzteil verwendet, wie unten abgebildet, einen 20-Pin-Anschluss sowie einen zusätzlichen 4-Pin-Anschluss.
Vergewissern Sie sich, dass Sie ihn in die richtige Richtung einsetzen. Wir empfehlen Ihnen dringend, den
4-Pin-Anschluss VOR dem 20-Pin-Anschluss einzustecken.
Tipp: Wann sollte ich das CMOS löschen?
Pin 1
1. Wenn Sie aufgrund von Übertakten nicht
booten können.
1
2. Wenn Sie Ihr Passwort vergessen
haben.
CMOS
löschen
3. Zur Hilfe bei der Fehlerbehebung.
Pin1
COM
COM
-5V
+5V
+5V
+12V
5VSB
PO-OK
COM
+5V
Ground
12V
12V
Ground
COM
PS-ON
COM
-12V
+3.3V
+3.3V
+3.3V
COM
+5V
COM
