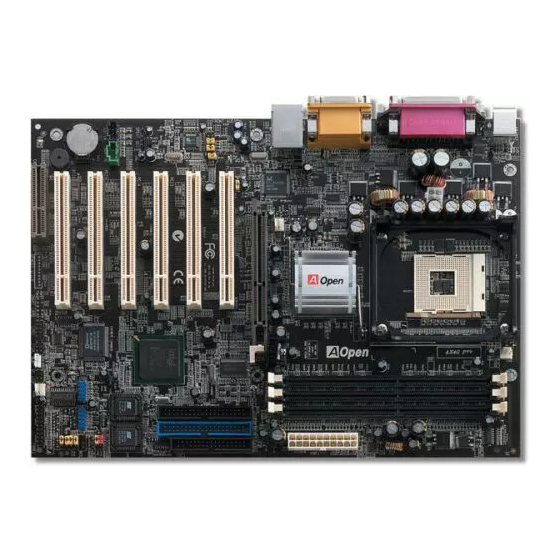

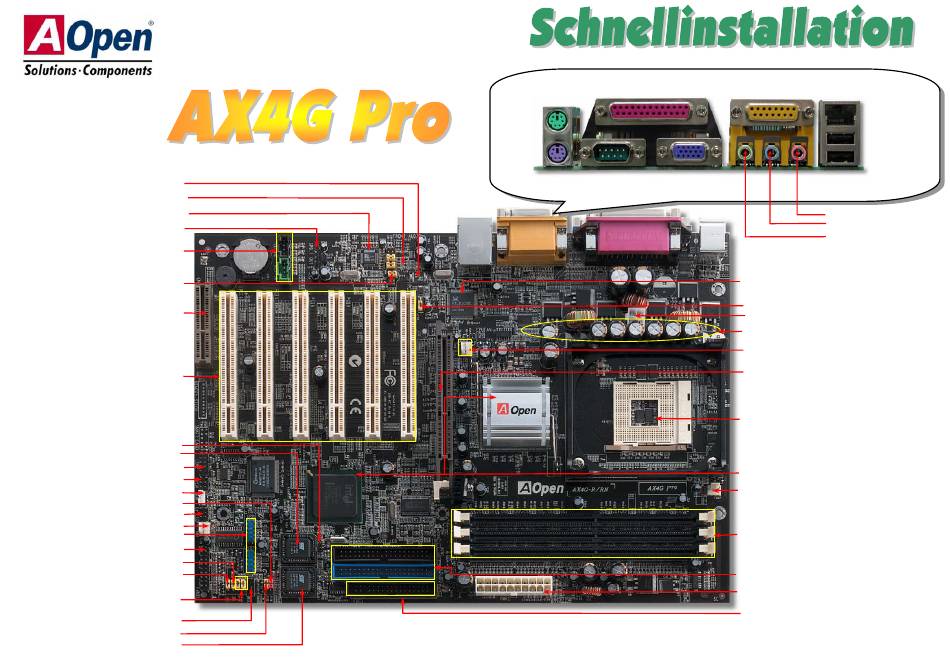

Rücksetzbare Sicherung
Frontplatten-Audioanschluss
Onboard AC'97 CODEC
S/PDIF-Anschluss
Grün: AUX-IN-Anschluss
Schwarz: CD-IN-Anschlus
JP28 zur Aktivierung/Deaktivierung
der Tastatur/Maus-Weckfunktion
CNR-Erweiterungssteckplatz
32-Bit PCI-Erweiterungssteckplatz x6
Chassis Intrusion-Anschluss
Die Hard BIOS
COM2-Anschluss
IrDA-Anschluss
WOL (Wake on LAN)-Anschluss
JP14 zum Löschen des CMOS
Dr. LED-Anschluss
FAN3-Anschluss
2. und 3. USB (2.0)-Anschluss
Frontplattenanschluss
JP1 Jumper (Summer)
JP2
-Jumper (Lautsprecher)
JP15 & 16 zur Auswahl der
Dr. Voice-Sprachversion
WOM (Wake on Modem)-Anschluss
JP30 Die Hard BIOS-Jumper
4Mbit Flash ROM
SPP/EPP/ECP
PS/2- Maus-
Parallele Schnittstelle
anschluss
PS/-Tastatur-
COM 1-
VGA-Anschluss
anschluss
Schnittstelle
RJ45 10/100
MIDI/Game Port
LAN-Buchse
USB-Port (2.0)
MIC-In
Line-In
Lautsprecherausgang
RealTek RTL8100BL
JP13 LAN-Jumper
4-Pin 12 Volt-ATX-Netzanschluss
3300
F Low ESR-Kondensatoren
μ
FAN2-Anschluss
AGP-Steckplatz
(nur für 1.5V AGP- oder ADD-Karten)
478-Pin CPU-Sockel mit autom.
Spannungs- und Frequenzerkennung für
®
®
Intel
Pentium
4 1.4~2.4GHz+ CPUs
®
Intel
845G-Chipsatz (Brookdale-G)
CPU FAN-Anschluss mit
Hardware-Überwachungsfunktion
184-Pin DIMMx3 für
DDR333/DDR266 (bis zu 2GB)
ATA/33/66/100 IDE-Anschluss x2
ATX-Netzanschluss
FDD-Anschluss
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AOpen AX4G Pro
Inhaltszusammenfassung für AOpen AX4G Pro
- Seite 1 SPP/EPP/ECP PS/2- Maus- RJ45 10/100 MIDI/Game Port Parallele Schnittstelle anschluss LAN-Buchse PS/-Tastatur- USB-Port (2.0) COM 1- Rücksetzbare Sicherung VGA-Anschluss anschluss Schnittstelle Frontplatten-Audioanschluss Onboard AC’97 CODEC MIC-In S/PDIF-Anschluss Line-In Lautsprecherausgang Grün: AUX-IN-Anschluss Schwarz: CD-IN-Anschlus JP28 zur Aktivierung/Deaktivierung RealTek RTL8100BL der Tastatur/Maus-Weckfunktion JP13 LAN-Jumper CNR-Erweiterungssteckplatz 4-Pin 12 Volt-ATX-Netzanschluss...
-
Seite 2: Jp14 Zum Löschen Des Cmos
1. JP14 zum Löschen des CMOS Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: 1. Schalten Sie das System ab und trennen das Netzkabel vom Stromnetz. Diese Schnellinstallation enthält 2. -
Seite 3: S Einstellung Der Cpu-Spannung & -Frequenz
3. Installation des CPU- & System-Lüfters 5. S Einstellung der CPU-Spannung & -Frequenz Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPU FAN. Wenn Ihr System Einstellen der CPU-Kernspannung über einen Gehäuselüfter verfügt, können Sie das Kabel auch in die Anschlüsse System Dieses Motherboard unterstützt die CPU VID-Funktion. -
Seite 4: Frontplatten-Audioanschluss
7. Die-Hard BIOS (User Upgrade-optional) 9. Dr. Voice Das Dr. Voice ist ein tolles Feature des AX4G Pro. Mit ihm können Sie einfach ermitteln, Kürzlich wurden vielen Viren entdeckt, die den BIOS-Code und Datenbereiche zerstören welches Problem sich ereignet hat. Es kann Ihnen per Stimmwiedergabe deutlich “sagen”, können. -
Seite 5: S/Pdif (Sony/Philips Digital Interface)-Anschluss
10. Super 5.1-Kanal Audio-Effekte 12. Onboard-Unterstützung für 10/100 MB/Sek. LAN Dieses Motherboard ist mit einem ALC650 Codec ausgestattet, der hochqualitative Die South Bridge ICH4 verfügt über einen Onboard Fast Ethernet-Controller. Der 5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das hochleistungsfähige RealTek 8100BL LAN-Controller bietet Ethernet-Funktionen mit innovative Design... -
Seite 6: Anschalten Und Aufrufen Des Bios-Setups
Defaults" nur, wenn Sie sicher sind, dass Ihre Systemkomponenten (CPU, DRAM, HDD usw.) diese Turboeinstellungen aushalten. 15. AOpen-Bonus-CD 17. BIOS-Upgrade unter Windows Im Folgenden sind die Schritte für das BIOS-Upgrade mit “EZWinFlash” aufgeführt: (schließen Auf der Bonus-CD steht Ihnen das Autorun-Menü zur Verfügung. Wählen Sie das Sie vorher ALLE ANDEREN Anwendungen) Hilfsprogramm, den Treiber und ein Modell aus. -
Seite 7: Teilnummer Und Seriennummer
Das Problem wird wahrscheinlich von erneut an. Kann das System den IDE-Kabeln oder der Festplatte nun booten? selbst hervorgerufen. Installieren Sie Windows 95, Windows 98 oder Windows NT erneut. AX4G Pro ist der Modellname des Motherboards; R1.02 ist die BIOS-Version. Ende... - Seite 8 Jumpereinstellungen und Installation korrekt sind http://www.aopencom.de/tech/download/manual/default.htm Lieber Kunde, Testbericht: Wir empfehlen Ihnen, für Ihren PC-Boards/Karten/Geräts Vielen Dank für Ihre Wahl dieses AOpen-Produkts. Bester und schnellster auszuwählen, die in den Kompatibilitätstests empfohlen wurden. Kundendienst ist unsere erste Priorität. Wir empfangen allerdings täglich sehr http://www.aopencom.de/tech/report/default.htm viele Emails und Anrufe aus der ganzen Welt, was es für uns sehr schwierig...
