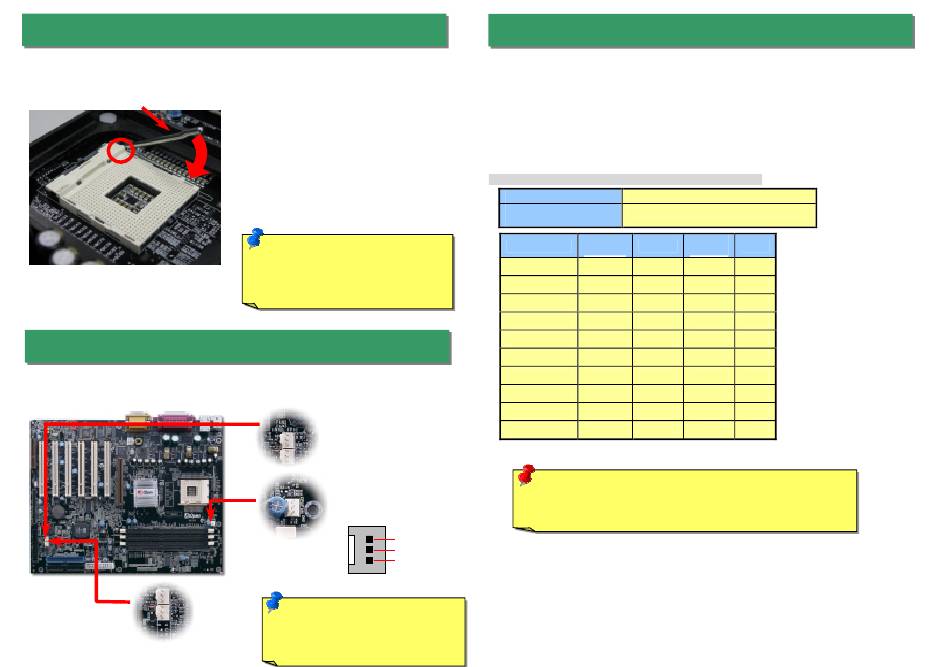

3. Installation des Prozessors
Dieser Sockel unterstützt Micro-FC-PGA2-CPUs, die neuesten CPUs von Intel. Andere
CPUs passen nicht in diesen Sockel.
CPU-Sockelhebel
CPU-Pin 1 und Schnittkante
4. Installation des CPU- & System-Lüfters
Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPU FAN. Wenn Ihr System
über einen Gehäuselüfter verfügt, können Sie das Kabel auch in die Anschlüsse System
Fan (FAN2) oder FAN3 (AUX Fan) stecken.
FAN-Anschluss
1.
Ziehen Sie den CPU-Sockelhebel nach
oben bis zu einem Winkel von 90 Grad.
2.
Finden Sie Pin 1 und suchen auf dem
oberen Interface der CPU nach einer
(goldenen) Schnittkante. Richten Sie
Pin 1 am Sockel aus und stecken die
CPU dann hinein.
3.
Drücken Sie den CPU-Sockelhebel zur
Beendigung der CPU-Installation nach
unten.
Anmerkung: Wenn Sie Pin 1 des
CPU-Sockels und die Schnittkante
nicht korrekt aneinander ausrichten,
kann die CPU beschädigt werden.
FAN2-Anschluss
CPU FAN-Anschluss
GND
+12V
SENSOR
Anmerkung:
Einige
CPU-Lüfter
haben keinen Sensorpin und können
die Hardware- Überwachungsfunktion
daher nicht unterstützen.
5. Einstellung der CPU-Spannung & -Frequenz
Automatische Erkennung der CPU-Kernspannung
Dieses Motherboard unterstützt die CPU VID-Funktion. Die CPU-Kernspannung wird
automatisch erkannt.
Einstellen der CPU-Frequenz
Dieses Motherboard wurde ohne CPU-Jumper entwickelt. Sie können die CPU-Frequenz im
BIOS einstellen. Die Einstellung von Jumpern oder Schaltern ist nicht mehr notwendig. Die
Voreinstellung ist "Table Select Mode". Sie können den FSB-Takt unter "CPU
Host/SDRAM/PCI Clock" übertakten.
BIOS Setup > Frequency / Voltage Control > CPU Speed Setup
CPU-Rate
8x, 9x, 10x... 21x, 22x, 23x, 24x
CPU FSB (nach
100, 105, 108, 112 und 133MHz.
BIOS-Tabelle)
CPU-Kern-
CPU
FSB- Takt
frequenz
Pentium 4 1.3G
1300MHz
100MHz
Pentium 4 1.4G
1400MHz
100MHz
Pentium 4 1.5G
1500MHz
100MHz
Pentium 4 1.6G
1600MHz
100MHz
Pentium 4 1.7G
1700MHz
100MHz
Pentium 4 1.8G
1800MHz
100MHz
Pentium 4 1.9G
1900MHz
100MHz
Pentium 4 2G
2000MHz
100MHz
Pentium 4 2.2G
2200MHz
100MHz
Pentium 4 2.4G
2400MHz
100MHz
Warnung: Der SIS 645/961-Chipsatz unterstützt maximal 400MHz
(100MHz*4)
System-Bus-
Takteinstellungen können das System schwer beschädigen.
System
Rate
Bus
400MHz
13x
400MHz
14x
400MHz
15x
400MHz
16x
400MHz
17x
400MHz
18x
400MHz
19x
400MHz
20x
400MHz
22x
400MHz
24x
und
66MHz
AGP-Takt.
