4. Montage

Warnung
Die Montage der Pumpe darf nur von qua-
lifiziertem Fachpersonal ausgeführt wer-
den.
Unilift AP35 und AP50: Es muss sicherge-
stellt werden, dass Personen nicht verse-
hentlich mit dem Laufrad in Berührung
kommen können.
Gemäß DIN EN 60335-2-41/A2:2010 ist
dieses Produkt mit einem 5 Meter langen
Hinweis
Netzkabel nur für die Anwendung im
Innenbereich bestimmt.

4.1 Anschluss

Bei fester Installation empfiehlt es sich, eine
Verschraubung, ein Rückschlagventil und ein
Absperrventil auf die Druckleitung zu montieren.

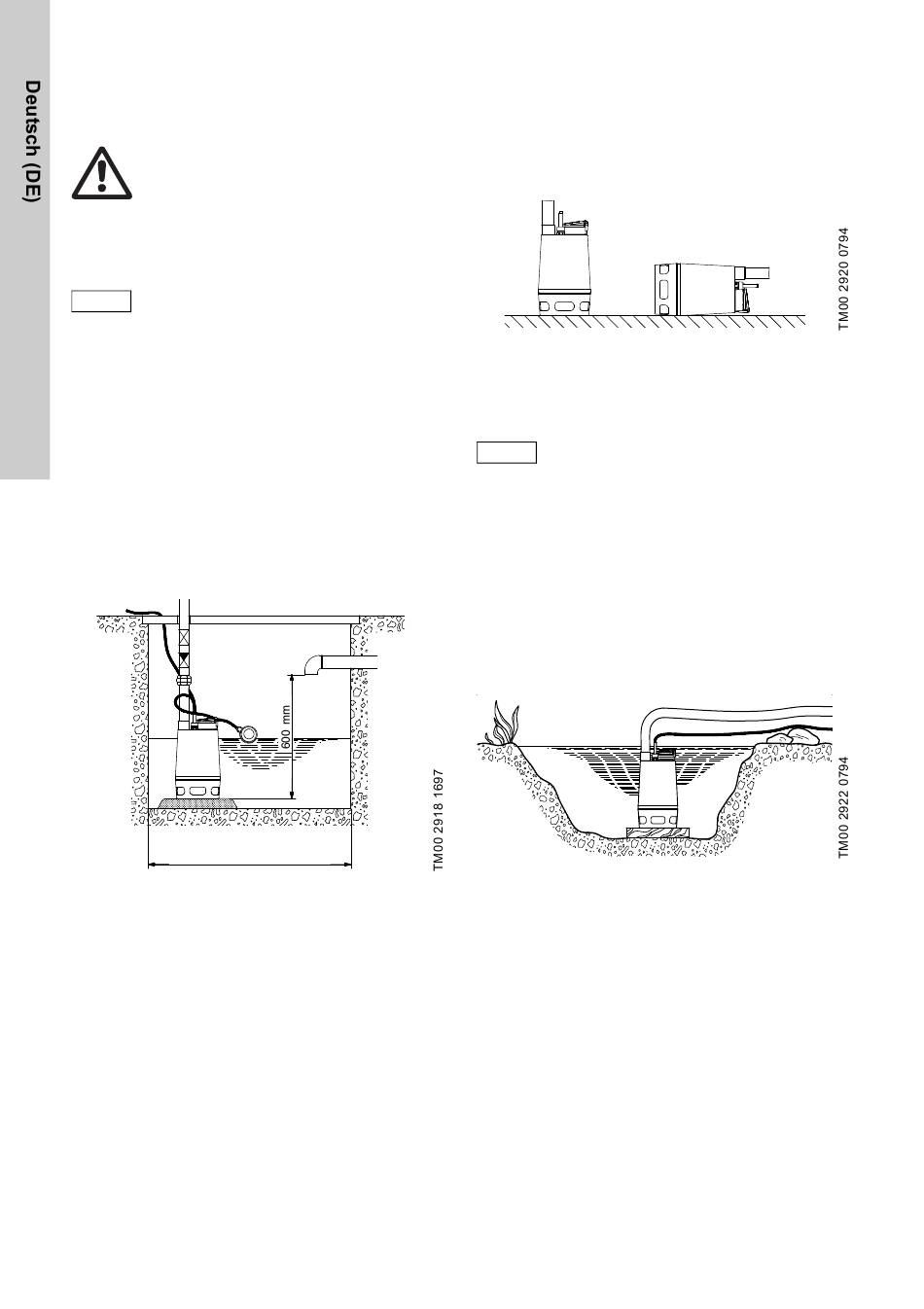

Soll die Pumpe mit der in Abb.
malen freien Kabellänge (100 mm) in einem Brunnen
installiert werden, müssen die Abmessungen des
Brunnens den in Abb.
2
angegebenen Mindest-
Maßen entsprechen.
Weiterhin ist der Brunnen so zu bemessen, dass der
Wasserzulauf zum Brunnen nicht größer ist als die
Förderleistung der Pumpe.
550 mm
Abb. 2
32
6
angeführten mini-

4.2 Aufstellung

Die Pumpe kann stehend oder liegend mit dem
Druckstutzen als höchstem Punkt der Pumpe betrie-
ben werden, siehe Abb. 3.
Während des Betriebes muss das Einlaufsieb immer
im Fördermedium eingetaucht sein.
Abb. 3
Nach der Montage des Rohres/Schlauches kann die
Pumpe aufgestellt werden.
Die Pumpe darf nie am elektrischen
Kabel angehoben oder transportiert wer-
Achtung
den.
Die Pumpe muss so aufgestellt werden, dass das
Einlaufsieb nicht durch Schlamm, Verunreinigungen
o.ä. ganz oder teilweise verstopft wird.
Bei fester Installation ist der Brunnen vor der Aufstel-
lung der Pumpe von Schlamm, Kies usw. zu reini-
gen.
Es empfiehlt sich, die Pumpe auf einer festen Unter-
lage zu befestigen, siehe Abb. 4.
Die Pumpe darf nicht an der Druckleitung hängend
montiert werden.
Abb. 4
