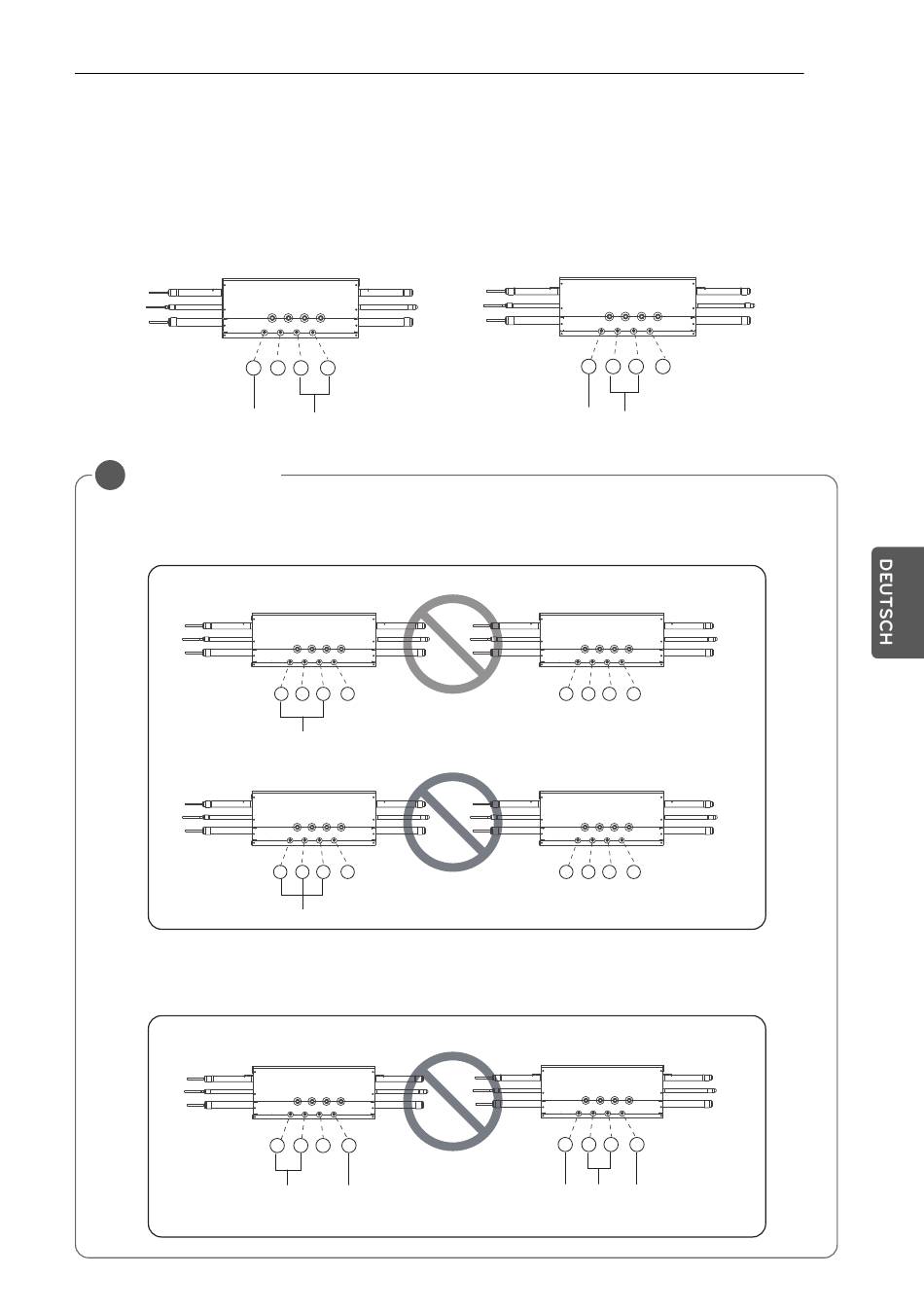

VERBINDUNGSART DES WR-GERÄTES
Diese Verbindungsart ist bei der Verwendung von Innengeräten mit mehr als 61 kBtu erforderlich. In dieser
Verbindungsart werden zwei benachbarte Auslässe des WR-Gerätes über eine Schrägabzweigung
verbunden und am Innengerät angeschlossen.
1. WR-Gerät
4 3 2
BG
(38 k)
ANMERKUNG
!
1. Nicht benachbarte Rohrleitungen dürfen nicht verbunden werden.
Es dürfen maximal zwei Auslässe miteinander verbunden werden.
2. Das B8-Gerät mit der höchsten Kapazität muss an den 1. und 2. Auslass des 1. WR-Gerä-
tes angeschlossen werden. Weitere B8-Geräte können an zwei beliebige benachbarte
Auslässe eines einzelnen WR-Gerätes angeschlossen werden.
1
B8
(92 k)
1. WR-Gerät
4 3 2 1
B8
1. WR-Gerät
4 3 2 1
B8
1. WR-Gerät
4 3 2 1
B8 BG
(92 k) (38 k)
VERBINDUNGSART DES WR-GERÄTES
2. WR-Gerät
4 3 2
BH B8
(48 k) (72 k)
2. WR-Gerät
4 3 2 1
2. WR-Gerät
4 3 2 1
2. WR-Gerät
4 3 2 1
BH B8
(34 k) (72 k)
27
