MONTAGE
18

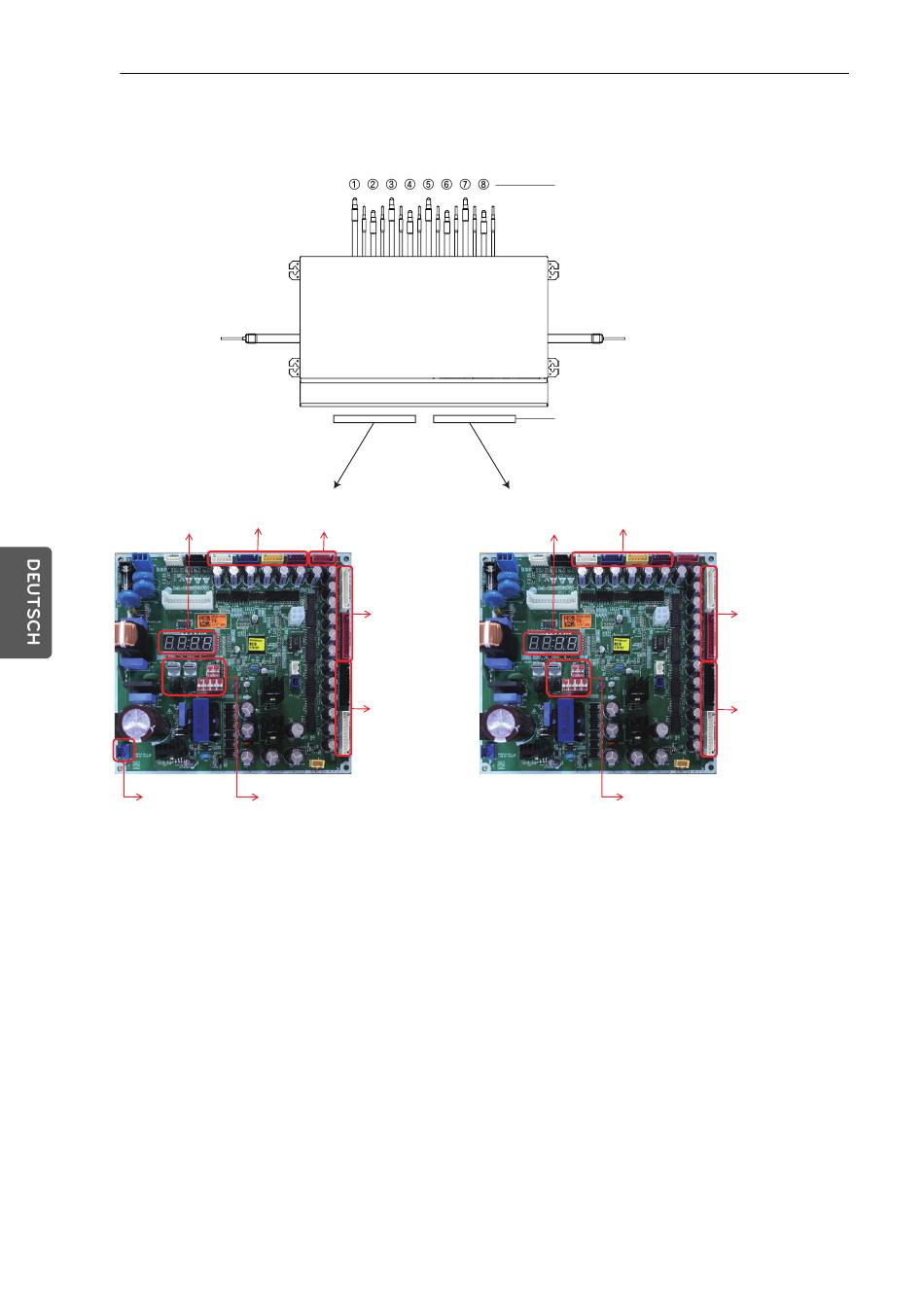

HR-EINHEIT PCB

Abzweig Nr. 1~4
Umgehung
(von links) SC EEV
7-SEG
Flüssigkeit
Umgehung
Ventil
Hauptplatine (Master)
* Anzahl von links in Folge für Modell mit weniger als 8 Abzweigen.
** PRHR043 / PRHR033 / PRHR023 : Nur Master
Abzweig Nr. 3, 4
Hoch/Niedrig
(von oben)
Abzweig Nr. 1,2
Hoch/Niedrig
(von oben)
- SW01D/SW01C/
SW02B/SW01B/SW02E
- SW01E : Abzweig Nr. 1~4
(von Schalter Nr. 1)
Abzweig Nr.
Hauptplatine (2 EA, dieselbe P/Nr)
Abzweig Nr. 5~8
Umgehung
7-SEG
(von links)
- SW02E : Nur Schalter Nr. 5
benutzen
- SW01E : Abzweig Nr. 5~8
(von Schalter Nr. 1)
- SW01C
Hauptplatine (Slave)
Abzweig Nr. 7,8
Hoch/Niedrig
(von oben)
Abzweig Nr. 5,6
Hoch/Niedrig
(von oben)
