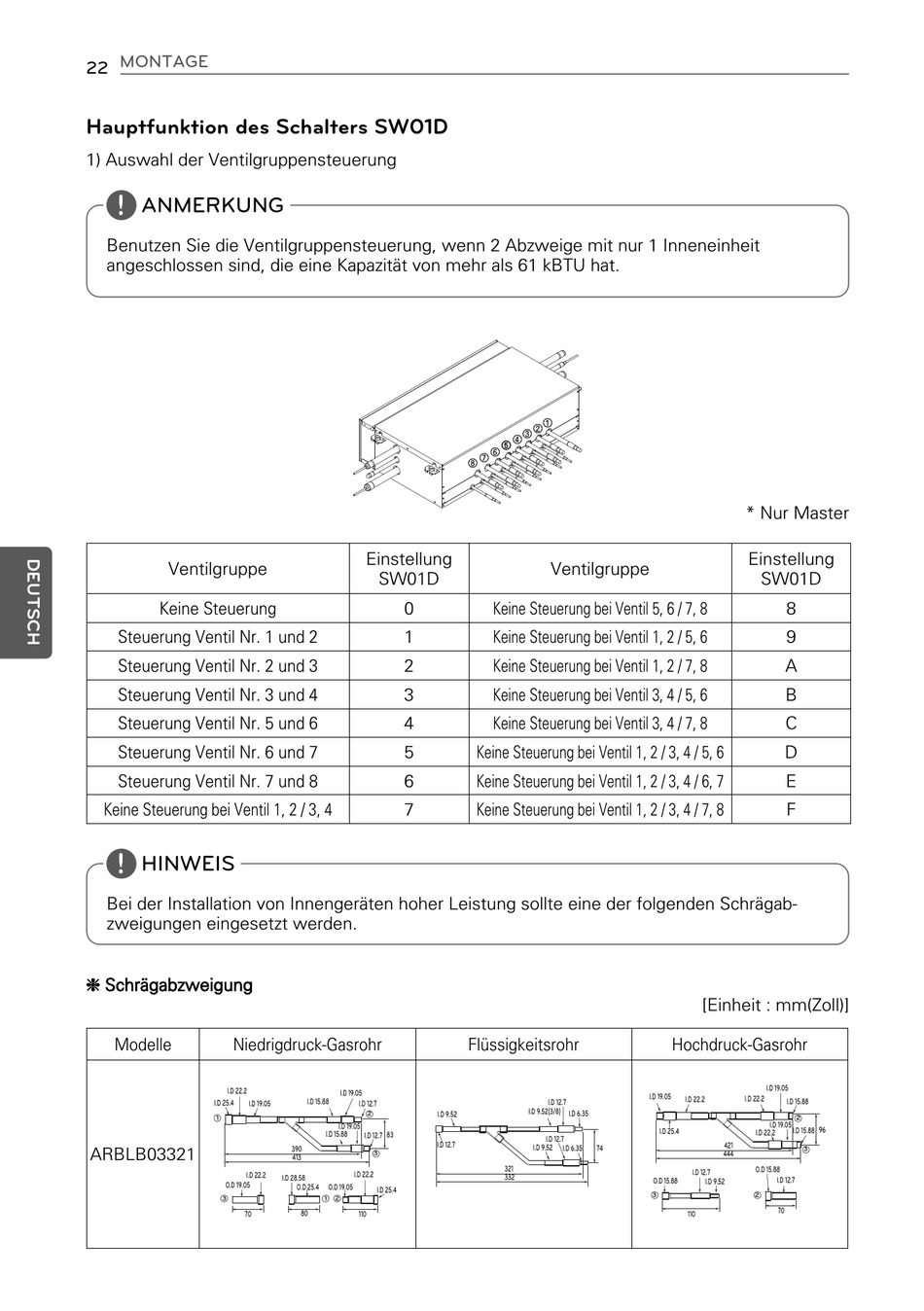

LG Multi V Series Montageanleitung Seite 22

MONTAGE
22
Hauptfunktion des Schalters SW01D
1) Auswahl der Ventilgruppensteuerung
ANMERKUNG
!
Benutzen Sie die Ventilgruppensteuerung, wenn 2 Abzweige mit nur 1 Inneneinheit
angeschlossen sind, die eine Kapazität von mehr als 61 kBTU hat.
Ventilgruppe
Keine Steuerung
Steuerung Ventil Nr. 1 und 2
Steuerung Ventil Nr. 2 und 3
Steuerung Ventil Nr. 3 und 4
Steuerung Ventil Nr. 5 und 6
Steuerung Ventil Nr. 6 und 7
Steuerung Ventil Nr. 7 und 8
Keine Steuerung bei Ventil 1, 2 / 3, 4
HINWEIS
!
Bei der Installation von Innengeräten hoher Leistung sollte eine der folgenden Schrägab-
zweigungen eingesetzt werden.
h Schrägabzweigung
Modelle Niedrigdruck-Gasrohr
I.D 22.2
I.D 25.4 I.D 19.05
1
ARBLB03321
I.D 22.2
O.D 19.05
3
70
Einstellung
SW01D
0
1
2
3
4
5
6
7
I.D 19.05
I.D 15.88
I.D 12.7
2
I.D 9.52
I.D 19.05
I.D 15.88
I.D 12.7 83
I.D 12.7
390
3
413
I.D 22.2
I.D 28.58
O.D 25.4 O.D 19.05
I.D 25.4
1 2
80
110
Ventilgruppe
Keine Steuerung bei Ventil 5, 6 / 7, 8
Keine Steuerung bei Ventil 1, 2 / 5, 6
Keine Steuerung bei Ventil 1, 2 / 7, 8
Keine Steuerung bei Ventil 3, 4 / 5, 6
Keine Steuerung bei Ventil 3, 4 / 7, 8
Keine Steuerung bei Ventil 1, 2 / 3, 4 / 5, 6
Keine Steuerung bei Ventil 1, 2 / 3, 4 / 6, 7
Keine Steuerung bei Ventil 1, 2 / 3, 4 / 7, 8
Flüssigkeitsrohr
I.D 12.7
I.D 9.52(3/8)
I.D 6.35
I.D 12.7
I.D 9.52 I.D 6.35 74
321
332
* Nur Master
Einstellung
SW01D
8
9
A
B
C
D
E
F
[Einheit : mm(Zoll)]
Hochdruck-Gasrohr
I.D 19.05
I.D 19.05
I.D 22.2 I.D 22.2
I.D 15.88
2
I.D 19.05
96
I.D 15.88
I.D 25.4
I.D 22.2
421
3
444
O.D 15.88
I.D 12.7
I.D 12.7
O.D 15.88
I.D 9.52
3 2
70
110
