MONTAGEBAUTEIL

- Montageanleitung
- Aufhängungsschrauben (4 x M10 oder M8), Schraubenmuttern (8 x M10 oder M8), flache
Unterlegscheiben (8 x M10)
- Reduzierstücke
Modelle
PRHR023

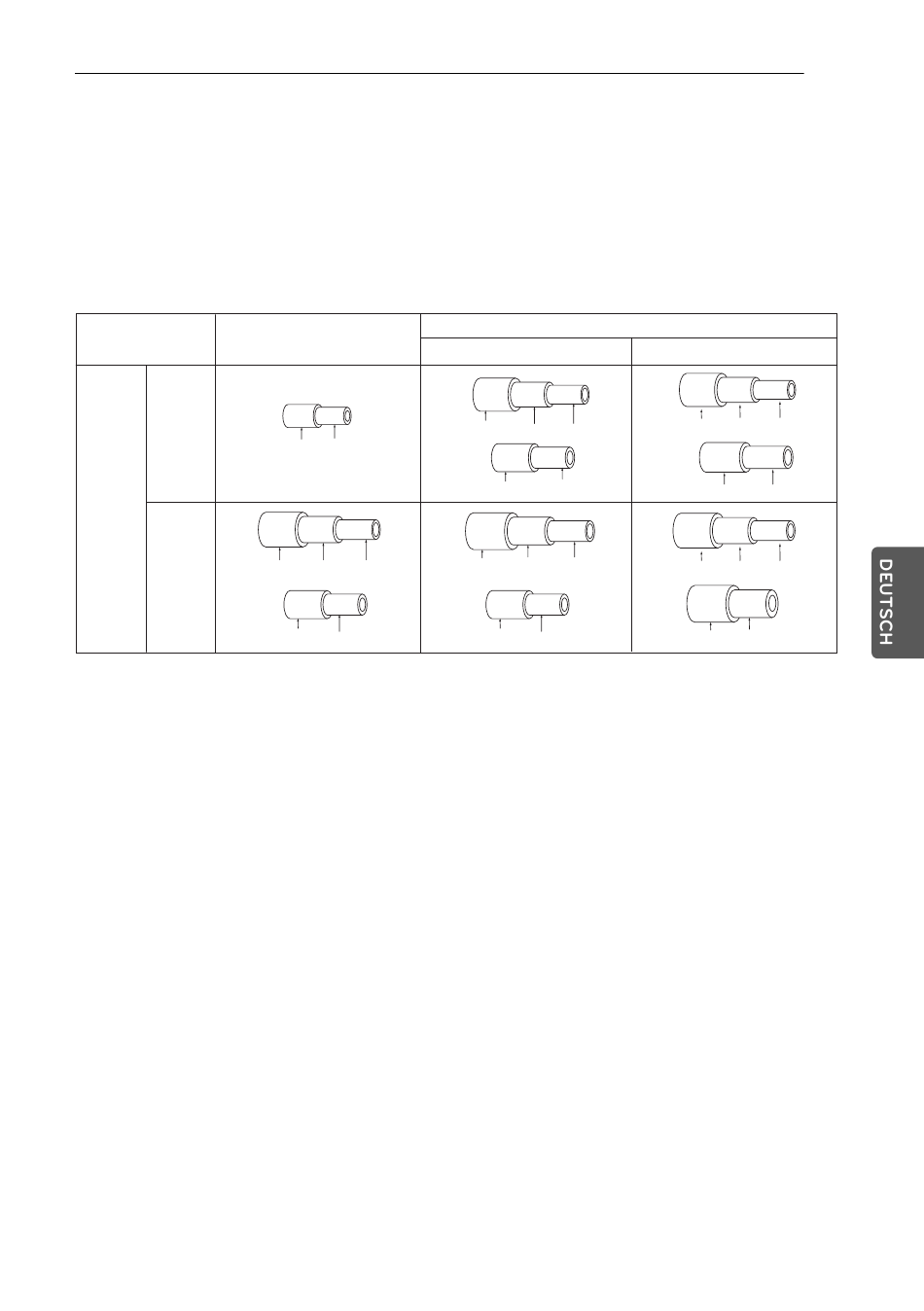

Reduzier-
stück
WR-Gerät
PRHR033/
OD 15.88(5/8) Ø 12.7(1/2) Ø 9.52(3/8)
PRHR043/
PRHR063/
PRHR083
Flüssigkeitsrohr
OD 19.05(3/4) Ø 15.88(5/8)
OD 9.52(3/8) Ø 6.35(1/4)
OD 22.2(7/8) Ø 19.05(3/4) Ø 15.88(5/8)
OD 12.7(1/2) Ø 9.52(3/8)
Gasrohr
Hochdruck
Ø 12.7(1/2)
OD 12.7(1/2) Ø 9.52(3/8)
OD 15.88(5/8) Ø 12.7(1/2)
MONTAGEBAUTEIL
[Einheit : mm(Zoll)]
Niedrigdruck
OD 22.2(7/8) Ø 19.05(3/4) Ø 15.88(5/8)
OD 15.88(5/8) Ø 12.7(1/2)
OD 28.58(1-1/8) Ø 22.2(7/8) Ø 19.05(3/4)
OD 19.05(3/4) Ø 15.88(5/8)
