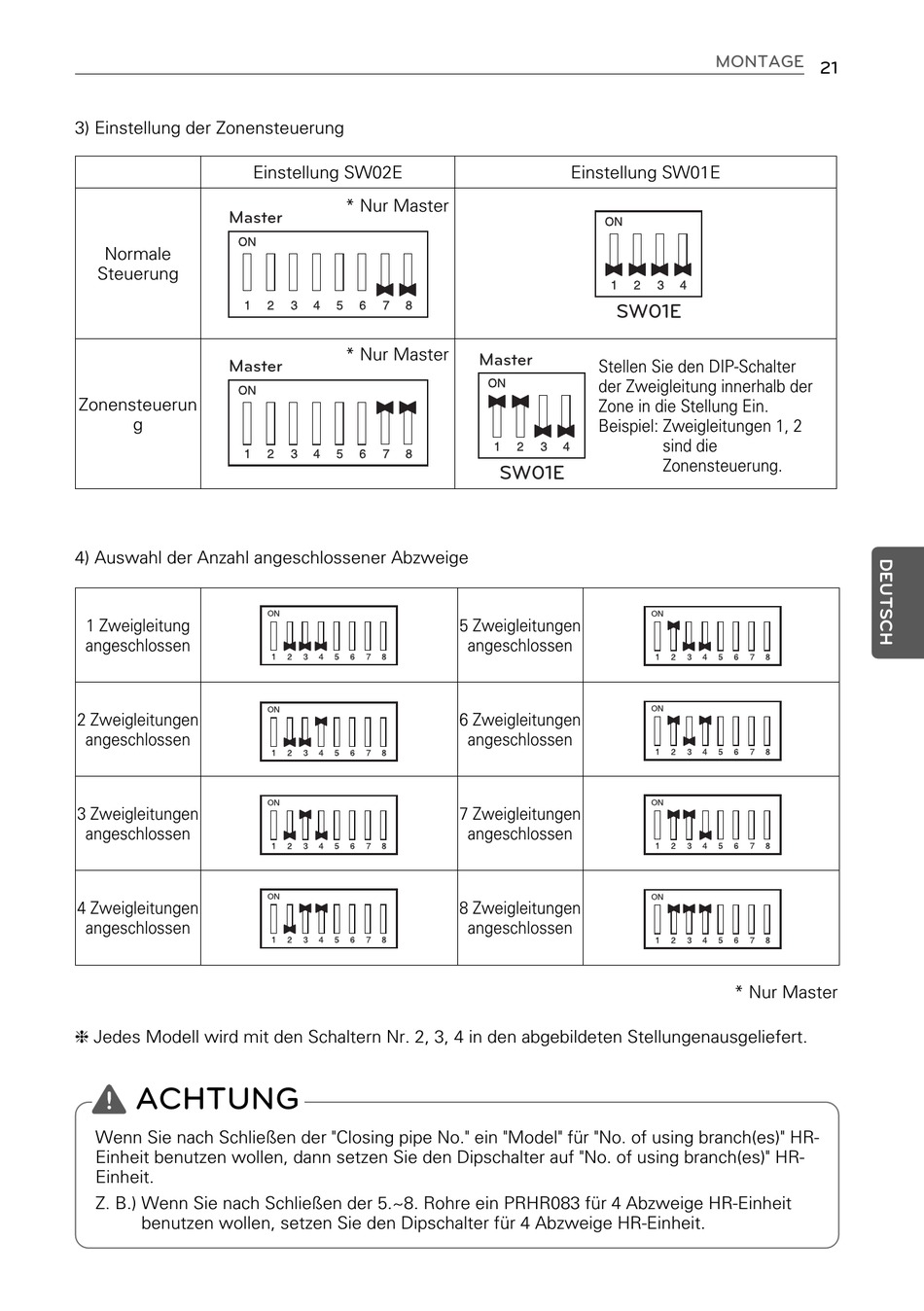

LG Multi V Series Montageanleitung Seite 21

3) Einstellung der Zonensteuerung
Master
Normale
Steuerung
Master
Zonensteuerun
g
4) Auswahl der Anzahl angeschlossener Abzweige
1 Zweigleitung
angeschlossen
2 Zweigleitungen
angeschlossen
3 Zweigleitungen
angeschlossen
4 Zweigleitungen
angeschlossen
h Jedes Modell wird mit den Schaltern Nr. 2, 3, 4 in den abgebildeten Stellungenausgeliefert.
ACHTUNG
!
Wenn Sie nach Schließen der "Closing pipe No." ein "Model" für "No. of using branch(es)" HR-
Einheit benutzen wollen, dann setzen Sie den Dipschalter auf "No. of using branch(es)" HR-
Einheit.
Z. B.) Wenn Sie nach Schließen der 5.~8. Rohre ein PRHR083 für 4 Abzweige HR-Einheit
benutzen wollen, setzen Sie den Dipschalter für 4 Abzweige HR-Einheit.
Einstellung SW02E
* Nur Master
* Nur Master
Einstellung SW01E
SW01E
Master
Stellen Sie den DIP-Schalter
der Zweigleitung innerhalb der
Zone in die Stellung Ein.
Beispiel: Zweigleitungen 1, 2
SW01E
5 Zweigleitungen
angeschlossen
6 Zweigleitungen
angeschlossen
7 Zweigleitungen
angeschlossen
8 Zweigleitungen
angeschlossen
