Montage Des Wr-Gerätes - LG Multi V Montageanleitung

Montage

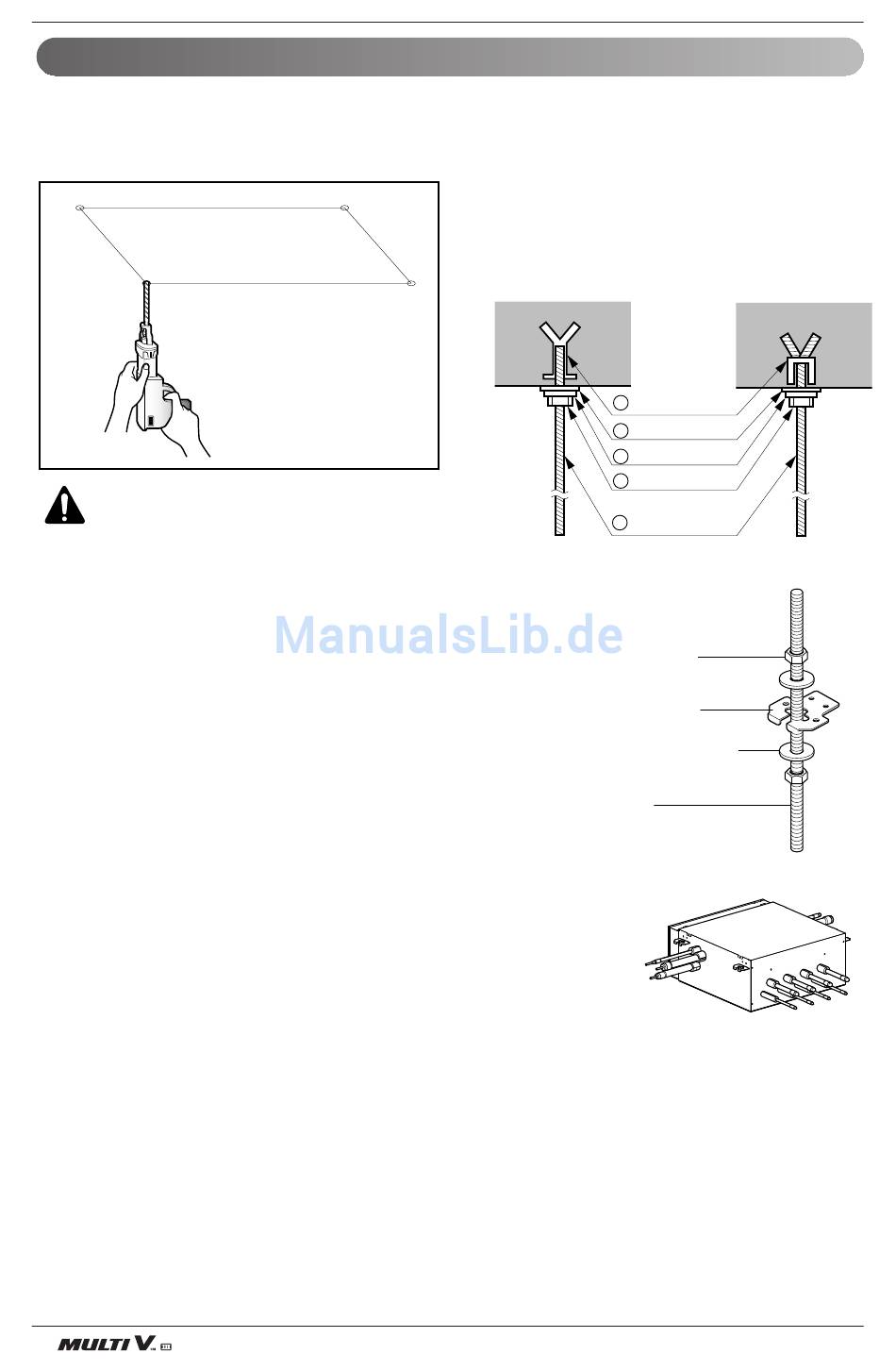

Montage des WR-Gerätes
• Wählen und markieren Sie die Lage der
Halteschrauben.
• Bohren Sie die Bohrlöcher für die Dübel in die
Decke.
VORSICHT: Ziehen Sie die Muttern
und Schrauben fest an, damit das
Gerät nicht herunterfallen kann.
1. Montieren Sie die Haltebolzen mit Hilfe von Injektionsdübeln.
2. Setzen Sie eine Sechskantmutter sowie eine flache Unterlegscheibe
(separat erhältlich) an den Haltebolzen, wie in der Abbildung unten
gezeigt, und hängen Sie das Hauptgerät an der Metallaufhängung
auf.
3. Richten Sie das Gerät mit einer Wasserwaage gerade aus und
ziehen Sie die Sechskantmuttern fest. * Die Neigung des Gerätes
sollte maximal ±5° nach vorn/nach hinten oder nach links/nach
rechts betragen.
4. Dieses Gerät sollte an der Decke montiert werden, wobei Seite A
immer nach oben zeigen muss.
6 WR-Gerät
• Setzen Sie die Dübel und Unterlegscheiben auf die
Haltebolzen, um die Haltebolzen an der Decke zu
befestigen.
• Schrauben Sie die Haltebolzen fest in die Dübel.
• Sichern Sie die Montageplatten der Haltebolzen
(grob ausrichten) mit Hilfe der Muttern,
Unterlegscheiben und Federringe.
Altbau
1 Dübel
2 Tellerfeder
3 Federring
4 Mutter
5 Haltebolzen
Sechskantmutter
(M10 oder M8)
Metallaufhängung Hanger metal Hanger metal
Flache Unterlegscheibe Flat washer Flat washer
(M10)
Haltebolzen
(M10 oder M8)
Neubau
A
