MONTAGE
14
VORSICHT
!

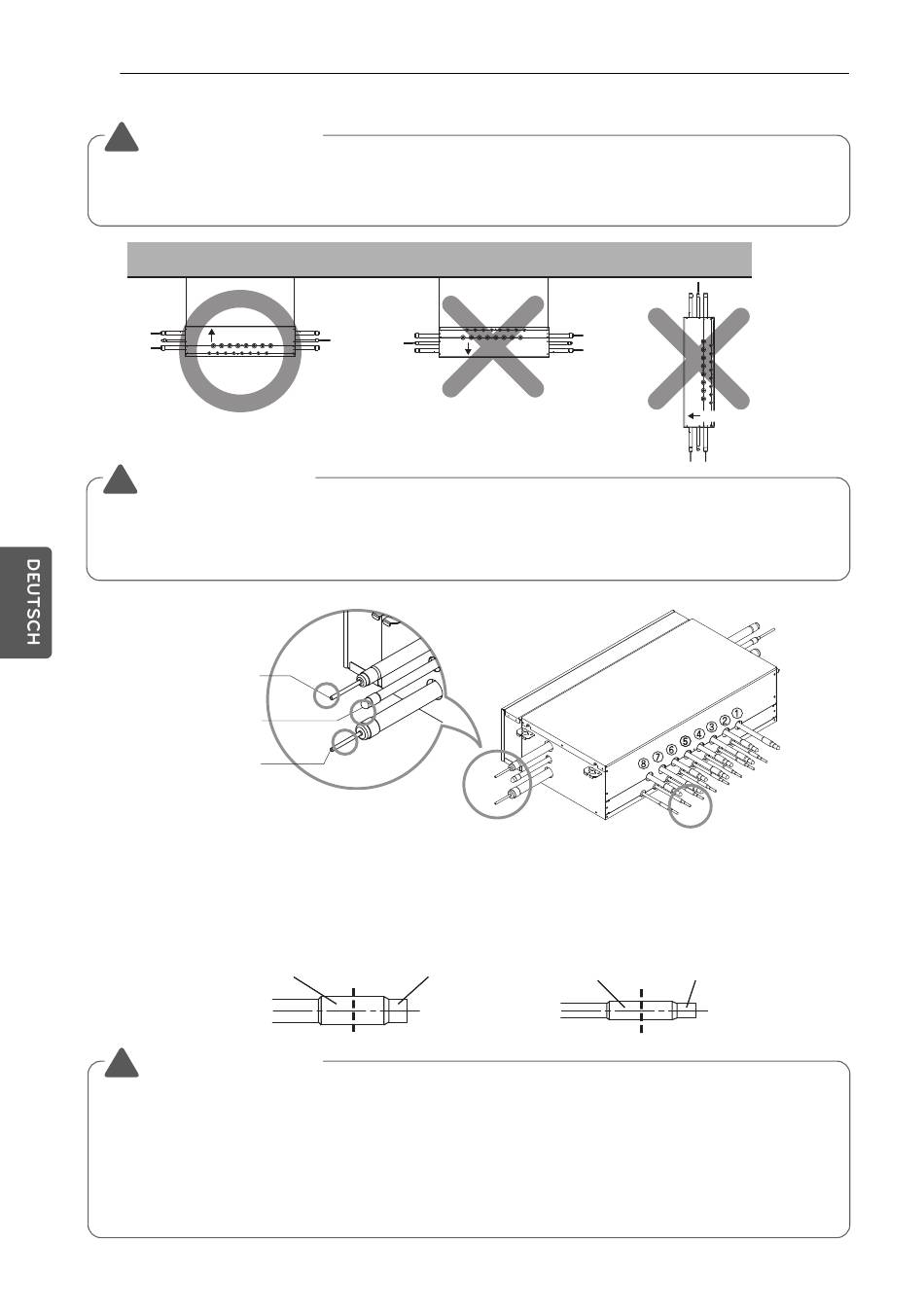

Das WR-Gerät sollte mit der Oberseite nach oben montiert werden. Ansonsten besteht die Gefahr
von Betriebsstörungen des Gerätes.
Oberseite
ACHTUNG
!
Vor Lötarbeiten muss das Gas im WR-Gerät abgelassen werden. Schneiden Sie dazu die drei Rohre ab
(in der Abbildung als kleine Kreise dargestellt). Ansonsten besteht Verletzungsgefahr. Nehmen Sie vor
dem Anschluss der Rohre die Schutzkappen ab.
Hochdruck-Gasrohr
Flüssigkeitsrohr
Niedrigdruck-Gasrohr
(Lötverbindung)
Nachdem Sie die Leistung des Innengerätes ermittelt haben,
legen Sie die Rohrgrößen fest und schneiden Sie die Rohre zum Anschluss an das Innengerät zu.
Ø 15.88
Gasrohr
VORSICHT
!
• Installieren Sie die Innengeräte beim Anschluss an das WR-Gerät in nummerierter Reihenfolge,
beginnend mit Nr. 1.
Beispiel: Montage von drei Innengeräten: Nr. 1, 2, 3 (O), Nr. 1, 2, 4 (X), Nr.1, 3, 4 (X), Nr.2, 3, 4 (X).
• Die Ventile des WR-Gerätes dürfen nicht aufgrund von Überhitzung beschädigt werden.
(Dies gilt insbesondere für den Füllkörper des Ventils) Umwickeln Sie das Ventil bei Lötarbeiten mit
einem feuchten Tuch.
Decke
Oberseite
Ø 12.7
Zuschneiden
Flüssigkeitsrohr
Oberseite
Gasrohr Ø 15.88 – Ø 12.7
Flüssigkeitsrohr Ø 9.52 – Ø 6.35
Lötverbindung
Ø 9.52 Ø 6.35
