2) Zoneneinstellungen
ANMERKUNG
!
Werden an 1 Abzweig der HR-Einheit zwei oder mehr Inneneinheiten angeschlossen, be-
nutzen Sie die Zonierungssteuerung. Die durch die Zonierungssteuerung gesteuerten
Inneneinheiten können insgesamt für den Kühl-/Heizmodus ausgewählt werden.

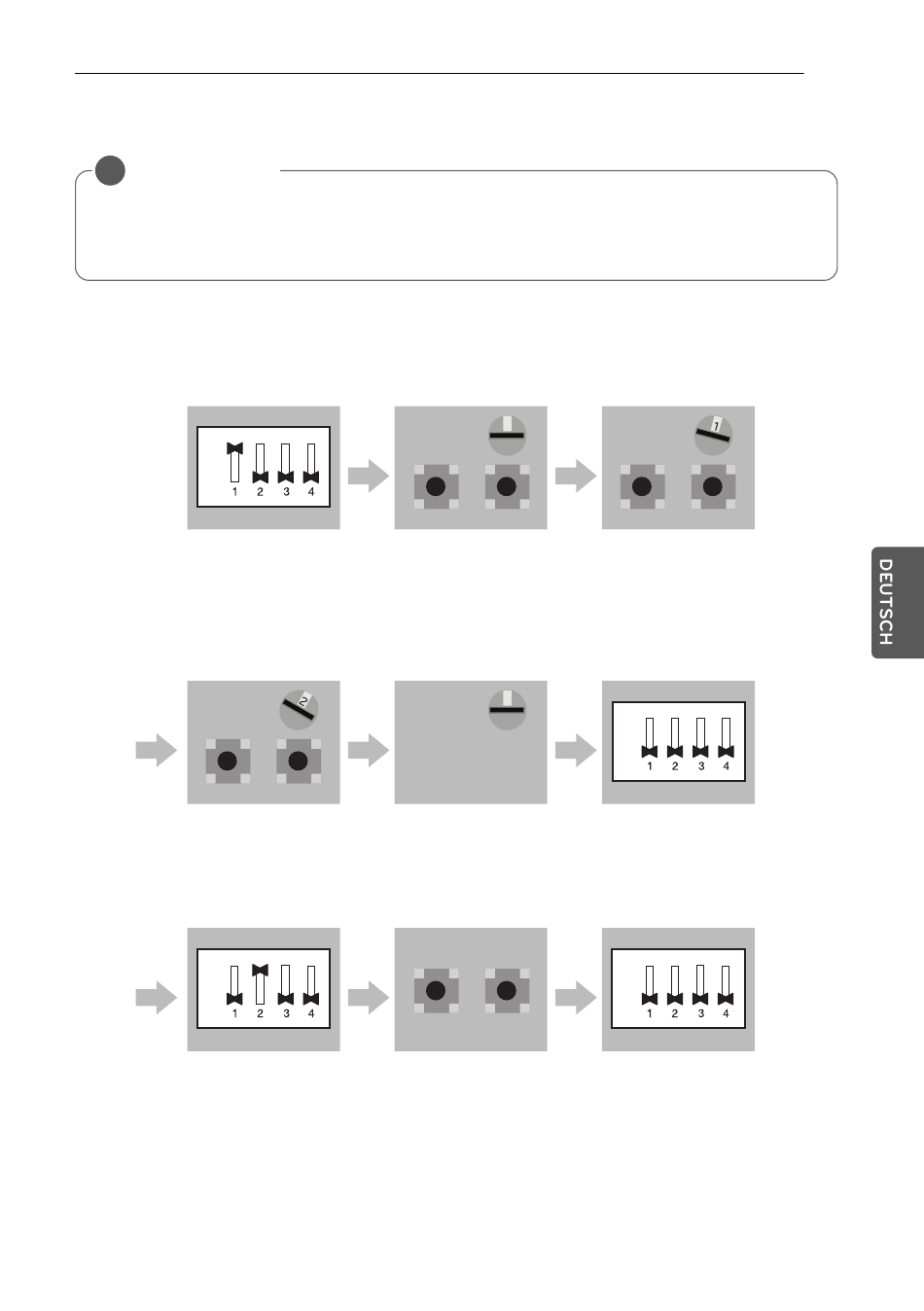

Z. B.) Manuelle Rohrerkennung von Ventil Nr. 5 mit drei Zonierungs-Inneneinheiten, Nr. 6 ohne
Zonierungseinheit.
Slave
ON
OFF
SW01E
Schalter Nr. 1 Ein: Ventil Nr. 5
auswählen
Slave
SW01C
SW02B
Nach Auswahl von
Zonierungs-Inneneinheit Nr.
3 die zentrale Steuerungsa-
dresse der Inneneinheit
eingeben.
Slave
ON
OFF
SW01E
Schalter Nr. 2 Ein: Ventil Nr. 6
auswählen
Slave
SW01C
SW02B
Nach Auswahl von
Zonierungs-Inneneinheit Nr. 1
die zentrale Steuerungsa-
dresse der Inneneinheit
eingeben.
Slave
SW01C
SW01B
Einstellung von SW01C auf '0'
Slave
SW02B
Die zentrale Steuerungsa-
dresse der Inneneinheit
eingeben
Slave
0
SW01C
SW01B SW02B
Nach Auswahl von
Zonierungs-Inneneinheit Nr. 2
die zentrale Steuerungsa-
dresse der Inneneinheit
eingeben.
Slave
0
ON
OFF
SW01E
Schalter Nr. 1 Aus: Ventil Nr. 5
schließen
Slave
ON
OFF
SW01B SW01E
Schalter Nr. 2 Aus: Ventil Nr. 6
schließen
