BASIC 4
Tischsystem
Desk system
D
Montageanleitung
GB
Assembly instructions

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Konig + Neurath BASIC 4

Inhaltszusammenfassung für Konig + Neurath BASIC 4

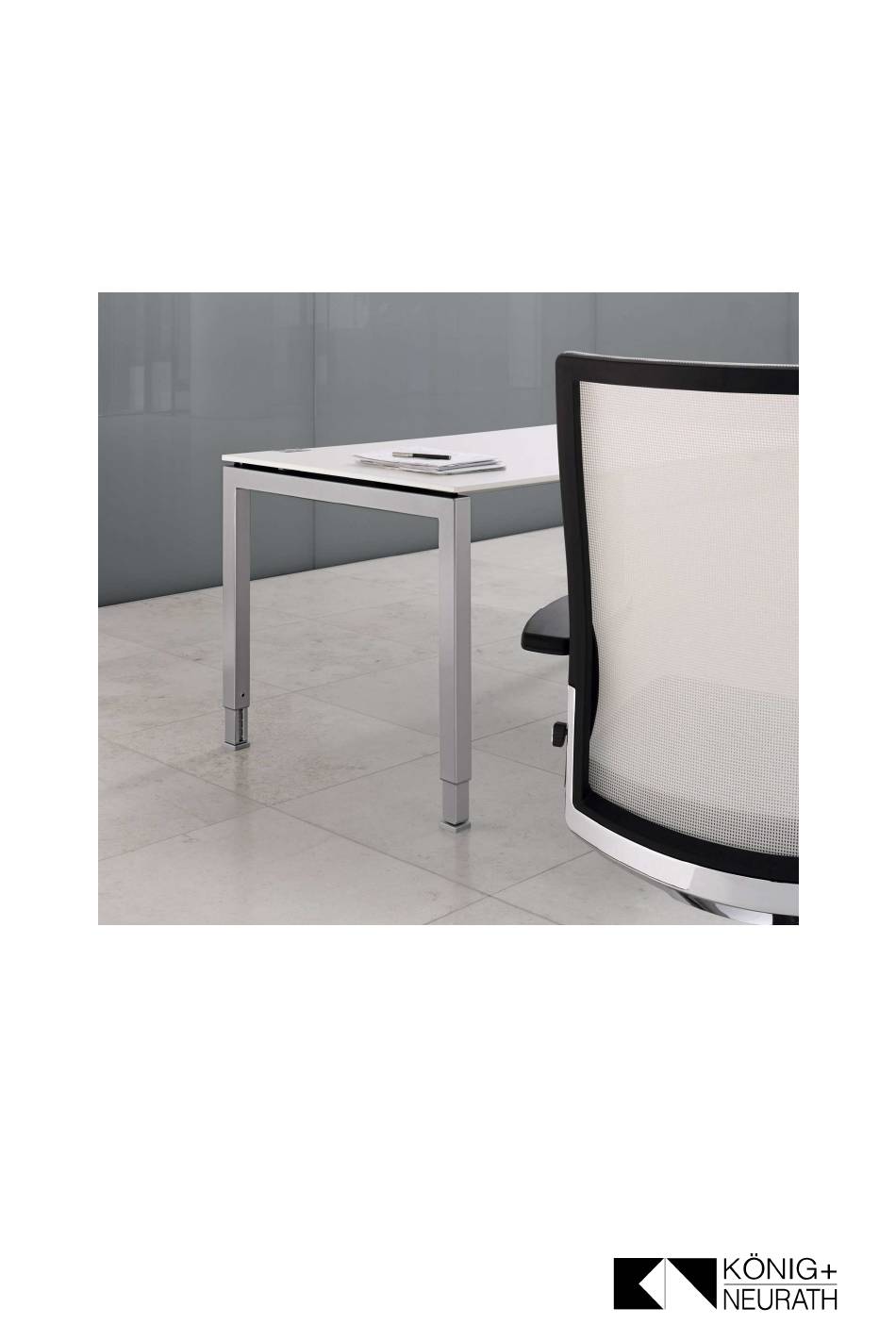

  • Seite 1 BASIC 4 Tischsystem Desk system Montageanleitung Assembly instructions...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorwort Montage von Konsole und Seitenteil Montage und Bedienung der Schiebeplatte Höhenverstellung Montage der Klappwanne Montage der CPU-Halterung Montage der seitlichen Druckerablage Lineare Verbindung zwischen Tischen Montage von Verkettungselement/-tisch und Anbauplatte Montage des Stützfußes bei Anbauplatten Montage der Sichtrückwand Montage des Plattenansteckelementes oder Vorkopfplatte Montage des Returntisches Montage des Fly By-Paneels...

  • Seite 5: Vorwort

    Vorwort Sehr geehrte Kundin, sehr geehrter Kunde! Sie haben sich für ein Markenprodukt aus dem Hause König + Neurath ent- schieden. Damit dieses Möbel zu Ihrer Zufriedenheit funktioniert, lesen Sie bitte diese Anweisungen vor Inbetriebnahme aufmerksam durch und beach- ten Sie die angegebenen Sicherheitshinweise.

  • Seite 6: Montage Von Konsole Und Seitenteil

    Montageanleitung Tischsystem BASIC 4 Diese Montageanleitung enthält alle nötigen Informationen zur Montage- und Umbauvorgängen für die Programmreihe „BASIC 4“. Die einzelnen Schritte sind, soweit erforderlich, gekennzeichnet und die un- terschiedlichen Schrauben und Schlüsselgrößen angegeben. Montage von Kon- sole und Seitenteil...

  • Seite 7: Montage Und Bedienung Der Schiebeplatte

    2. Montage und Be- dienung der Schie- beplatte Plattenbeschläge (a) auf- schieben. Platte (b) auf dem Gestell positionieren, Plattenbeschläge (c) an Quertraverse der Seitenteile zuschieben. Mittigen Auslösegriff (d) nach unten ziehen, um Sicherungsrastung der Schiebeplatte freizugeben. Griff rastet in geschlossener Position ein - Platte kann nur im geöffneten Zustand ab- genommen werden.

  • Seite 8: Montage Der Klappwanne

    4. Montage der Klapp- wanne Klappwannenhalter (a) an Längstraverse montieren, Pan-Head Schrauben ø5x60 verwenden. Klappwanne einhängen (b). Öffnen und schließen der Klappwanne wie unter (c) beschrieben. Kabelkette (d) einhängen. öffnen schließen...

  • Seite 9: Montage Der Cpu-Halterung

    5. Montage der CPU- Halterung Halteblech mit Senkschrau- ben M5x40 (SW3) und Dis- tanzstücken an die Anbauroh- re montieren (a). Abstand 50 mm der Bolzen beachten (b). Die Bolzen der CPU-Halterung (c) von unten in die vorgese- henen Öffnungen der Quertra- verse einschieben und von innen mit Linsenschrauben (d) M6x16 (SW4) verschrauben.

  • Seite 10: Lineare Verbindung Zwischen Tischen

    7. Lineare Verbindung zwischen Tischen Abdeckkappen (a) entfernen. Linearverbinder (b) zwischen die Seitenteile setzen und beidseitig mit Zylinderschrau- ben (c) M8x12 (SW6) fest- ziehen. Ansicht von oben 8. Montage von Ver- kettungselement, Ver- kettungstisch und Anbauplatte Abdeckkappen (a) aus den seitlichen Bohrungen ent- fernen.

  • Seite 11: Montage Des Stützfußes Bei Anbauplatten

    9. Montage des Stütz- fußes bei Anbauplat- Stützfuß (a) von unten mit Zylinderschrauben (b) M6x12 (SW5) an Anbauplatte mon- tieren. Höhenverstellung siehe Bild 3. 10. Montage der Sichtrückwand Abdeckkappen (a) entfernen. Gewindeplatte (b) in Konsole einlegen. Den Rückwandhal- ter (c) von unten mit Zylinder- schrauben M6x16 (SW5) durch Konsole an innenlie- gender Gewindeplatte mon-...

  • Seite 12: Montage Des Plattenansteckelementes Oder Vorkopfplatte

    11. Montage des Plat- tenansteckelementes oder Vorkopfplatte Abdeckkappen (a) entfernen. Konsole des Plattenansteck- elementes (b) in Rahmen- konsolen schieben und seit- lich mit je zwei Zylinder- schrauben M6x10 (SW5) be- festigen (c). Platte (d) auf Konsolen posi- tionieren und zur Tischplatte ausrichten, von unten mit Schrauben ø4,5x20 (e) verbin- den, mit Gewindestiften (f)

  • Seite 13: Montage Des Fly By-Paneels

    13. Montage des innen Fly By-Paneels Abdeckkappen (a) entfernen. Halteblech (b) des Fly By- Paneels in Rahmenkonsole stecken und seitlich mit je drei Zylinderschrauben (c) M6x10 (SW5) montieren. Distanzstück (d) dient zur Fixierung zwischen Fly By- Paneel und Seitenteil (Rundrohr und Gehrung). Achtung: Bei Seitenteilen aus Quadrat- rohr wird eine zusätzliche...

  • Seite 14: Montage Der Reling

    15. Montage der Re- ling Abdeckung (a) entfernen. Relingprofil (b) mit Adapter (c) verschrauben, Zylinder- schrauben M6x20 (SW5) ver- wenden. Achtung: Vormontierte Adap- ter müssen demontiert wer- den. Abdeckkappe (d) entfernen. Nur bei 13er Adapter, zu- sätzliche Gegenplatte (e) in Konsole einlegen.

  • Seite 15: Montage Der Anbauelemente (Werkzeuglos)

    16. Montage der An- bauelemente (werkzeuglos) Anbauelemente (a) werden in die Organisationsnut des Tischpaneels / Fly By-Pa- neels / Reling eingehängt. Aufsatz-Anbauelemente (b) werden von oben auf das Tischpaneel / Fly By-Paneel gesteckt. Belastbarkeitsangaben auf Seite 14 beachten! Zur Information: Die Ablage- schale kann in die Organi- sationsnut sowie in die Hal- terung eingehängt werden.

  • Seite 16: Steckdosenbox, Zum Aufstecken Oder Anklemmen An Tischplatte

    17. Steckdosenbox, heraustrennen zum Aufstecken oder Anklemmen an Tisch- platte Abdeckung (a) entfernen und Fenster freimachen. Abdeckung auf Tischadapter setzen (b) und Steckdosen- box (c) in Tischadapter stecken, Gewindestift (d) festziehen (SW3). Steckdosenzwinge (e) auf Tischplatte schieben. Von unten mittels Gewindestifte (f) festziehen (SW4).

  • Seite 17: Sicherheitshinweise

    Sicherheitshinweise Belastbarkeit der Anbauelemente: Ordnerablage einseitig Achtung: Maximale Belastbarkeit der Organisationsnut = 25 kg max. 10 kg Halterung mit Ordnerablage Ablageschale Ablageschale max. 10 kg max. 5 kg max. 5 kg/Ablageschale Monitorarm: Belastung max. 8 kg Max. 3 Monitorarme pro Monitorarm pro Reling möglich! Max.

  • Seite 18: Pflege- Und Reinigungshinweise

    Sicherheitshinweise Bei Transport: Bitte den Tisch nicht an der Tischplatte heben oder tragen, sondern an dem Tischrahmen! Bei Umbaumaßnahmen Montageanleitung beachten! Bei federunterstützter Höhenverstellung muss sich der Tisch in stehen- dem Gebrauchszustand befinden, ansonsten besteht Verletzungsgefahr! Bitte darauf achten, dass bei Elektrifizierung der Möbel, die Strom- kabel nicht eingeklemmt werden.

  • Seite 20: Introduction

    Introduction Dear customer, You have chosen a quality product from König + Neurath. To ensure that your furniture performs to your complete satisfaction, please read the following instructions carefully, and take note of the safety guidelines.

  • Seite 21: Fitting The Bracket And Side Section

    Assembly instructions BASIC 4 desk system These assembly instructions include all the information needed to assemble and reconfigure the BASIC 4 range. The individual steps are numbered as required, and the different screw and spanner sizes are given. 1. Fitting the bracket...

  • Seite 22: Fitting And Using The Sliding Top

    2. Fitting and using the sliding top Slide the fittings (a) on the desk top to an open position. Position the top (b) on the leg frame, lock the fittings (c) onto the cross-beam on the side sections. Pull the centrally located release handle (d) down- wards to undo the safety lock on the sliding top.

  • Seite 23: Fitting The Fold-Out Cable Tray

    4. Fitting the fold-out cable tray Attach the brackets (a) to the main beam with pan-head screws ø5x60. Mount cable tray (b). Opening and closing as shown under (c). Fit the cable chain clamp (d) into the appropriate slot. open close...

  • Seite 24: Fitting The Cpu Holder

    5. Fitting the CPU hol- Fit plate to the tubes (a) with counter-sunk screws M5x40 (SW3) and spacers. Note dimension of the pins (b) = 50 mm. Push the pins of the CPU holder (c) into the appropriate openings on the cross-beam from underneath and screw into place from inside using button head screws (d) M6x16...

  • Seite 25: Linear Connection Between Tables

    7. Linear connection between tables Remove covers (a). Position connectors (b) be- tween side sections. Screw on both sides (c), using cylinder head screws M8x12 (SW6). view from above 8. Fitting the link ele- ment, link desk and desk top extension Remove end caps (a) from pre-drilled holes on the side.

  • Seite 26: Fitting The Support Leg To Desk Top Extension

    9. Fitting the support leg to desk top exten- sion Fit support leg (a) to the desk top extension from beneath with cylinder head screws (b) M6x12 (SW5). Height adjustment see fig. 3. 10. Fitting the modes- ty panel Remove end caps (a). Insert the threaded plate (b) into the bracket.

  • Seite 27: Fitting The Briefcase Ledge Or Extension On Visitors Side

    11. Fitting the brief- case ledge or extensi- on on visitors side Remove end caps (a). Insert the briefcase ledge bracket (b) into the frame bracket and fix in place with two cylinder head screws M6x10 (SW5) on each side (c) Position top (d) on the brackets, fit them together from underneath, using screws...

  • Seite 28: Fitting The Fly-By Screen

    13. Fitting the fly-by inside screen Remove end caps (a). Insert retaining plate (b) of fly-by screen into frame bracket and tighten using three cylinder head screws (c) M6x10 (SW5) on each side. Spacer (d) for fixation be- tween fly-by screen and side section made of round tube or mitre weld.

  • Seite 29: 15. Fitting The Railing

    15. Fitting the railing Remove cover (a). Mount profile (b) onto adap- ter (c) by using cylinder head screws M6x20 (SW5). Note: pre-assembled adap- ters must be disassembled. Remove end cap (d). Insert counter plate (e), only for desk top 13 mm. Mount adapter on the bracket (f) , by using cylinder head screws M6x10 (SW5).

  • Seite 30: Fitting The Accessories (Tool-Free)

    16. Fitting the acces- sories (tool-free) Accessories (a) hook into the organiser groove on the desk screen / fly-by screen / rai- ling. 3rd-level accessories (b) slot onto the desk screen / fly-by screen from above. Please note maximum load specifications on page 29.

  • Seite 31: Power Box, Slots In Or Clamps Onto Desktop

    17. Power box, slots snap off in or clamps onto desktop Remove cover (a) and snap off the central part. Attach cover (b) and insert power box (c) into the desk adapter and tighten the grub screw (d) (SW3). Slide power box clamp (e) onto desk top.

  • Seite 32: Safety Information

    Safety information Maximum load for accessories Filing tray one side Note: maximum load for organiser groove = 25 kg max. 10 kg Bracket with Binder shelf Filing tray filing tray max. 10 kg max. 5 kg/filing tray max. 5 kg Monitor arm max.

  • Seite 33: Care And Cleaning Information

    Safety information For transport: do not lift or carry the desk by the desk top but by the leg frame! Please follow assembly instructions when reconfiguring! If the desk has sprung height adjustment, the desk must be erected and ready to use before adjusting, otherwise there is a risk of injury! Please ensure that power cables are not trapped between furniture when arranging electrics.
  • Seite 35 Deutschland König + Neurath AG Büromöbel-Systeme Industriestraße 1-3 61184 Karben Tel.: +49 (0)6039 483-0 Fax: +49 (0)6039 482-214 e-mail: info@koenig-neurath.de www.koenig-neurath.de Great Britain K + N International (Office Systems) Ltd 52 Britton Street London EC1M 5UQ Tel.: +44 (0)20 74909340 Fax: +44 (0)20 74909349 e-mail: info@koenig-neurath.co.uk www.koenig-neurath.co.uk...
