Montage Von Konsole Und Seitenteil - Konig + Neurath BASIC 4 Montageanleitung

Montageanleitung
Tischsystem BASIC 4
Diese Montageanleitung enthält alle nötigen Informationen zur Montage- und
Umbauvorgängen für die Programmreihe „BASIC 4".
Die einzelnen Schritte sind, soweit erforderlich, gekennzeichnet und die un-
terschiedlichen Schrauben und Schlüsselgrößen angegeben.
1.
Montage von Kon-
(a)
sole und Seitenteil
(c)

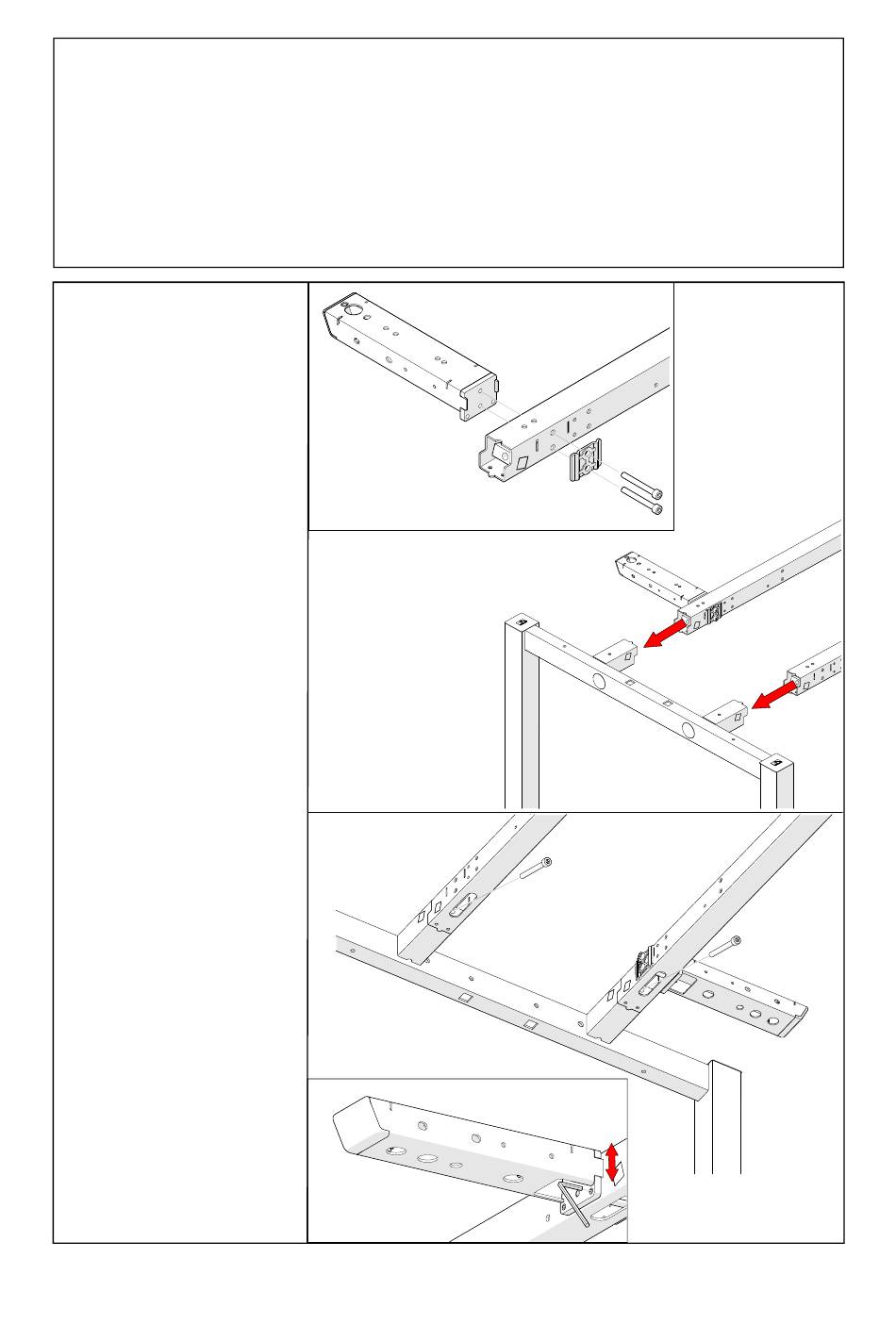

Konsole (a) mittels Zylinder-
schrauben M6x55 (SW5) und
Verbindungsblech (b) an
Längstraverse (c) montieren.
Längstraversen an Seitenteil
(b)
(d) setzen und mit Zylinder-
schrauben M8x70 (SW6) von
unten befestigen (e).
Neigungsverstellung der Kon-
sole (f) mittels Gewindestifte
M6x8 (SW3) möglich.
(d)
(e)
(e)
(f)
