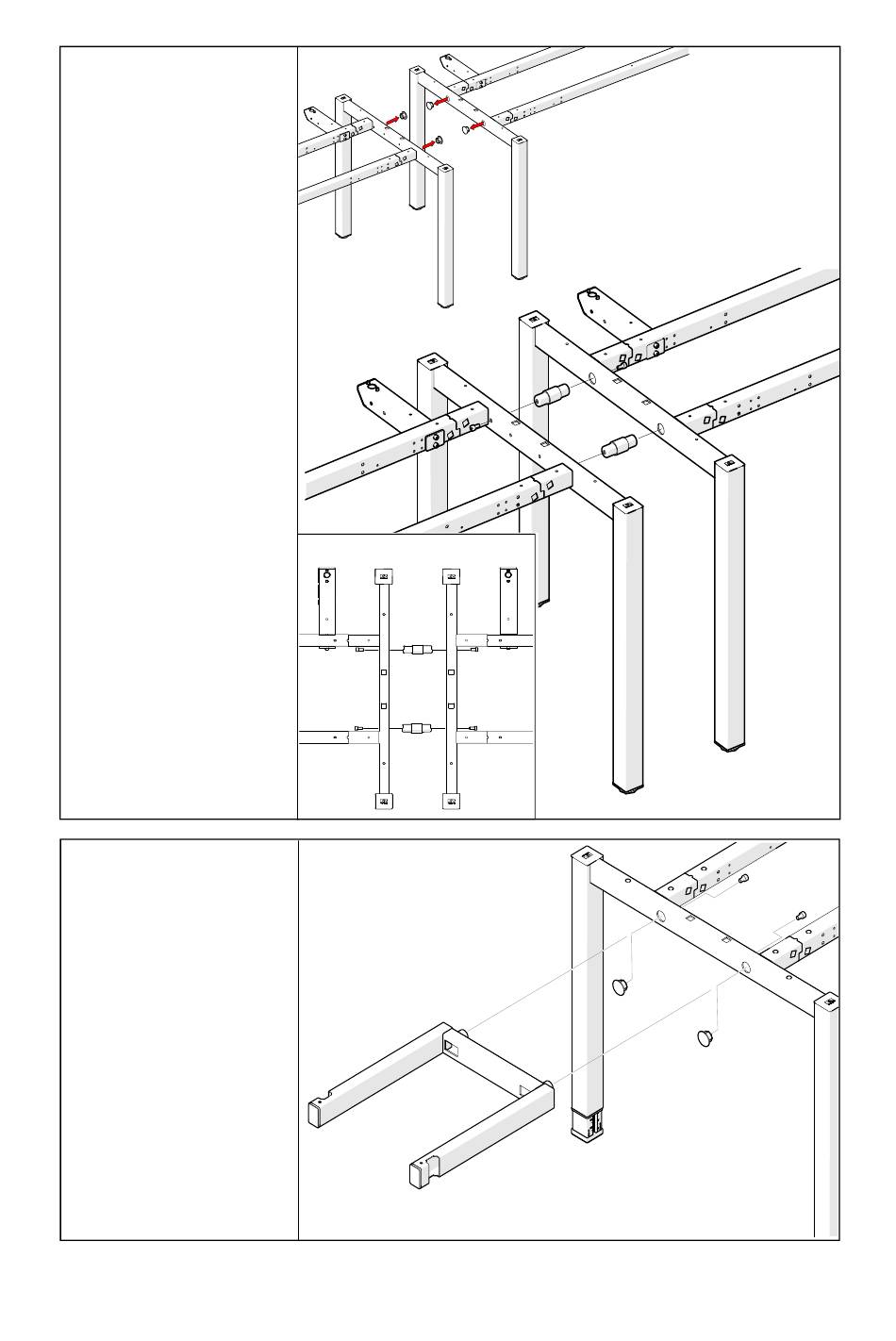

7. Lineare Verbindung
zwischen Tischen
Abdeckkappen (a) entfernen.
Linearverbinder (b) zwischen
(a)
die Seitenteile setzen und
beidseitig mit Zylinderschrau-
ben (c) M8x12 (SW6) fest-
ziehen.
(c)
(b)
(c)
Ansicht von oben
(c)
(b)
(c)
8. Montage von Ver-
kettungselement, Ver-
(c)
kettungstisch und
Anbauplatte
Abdeckkappen (a) aus den
seitlichen Bohrungen ent-
fernen.
Verkettungsrahmen (b) mit
Bolzen in die Bohrungen
einschieben und von innen (a)
mit Zylinderschrauben (c)
M8x12 (SW6) verschrauben.
(b)
7
