Montage Der Reling - Konig + Neurath BASIC 4 Montageanleitung

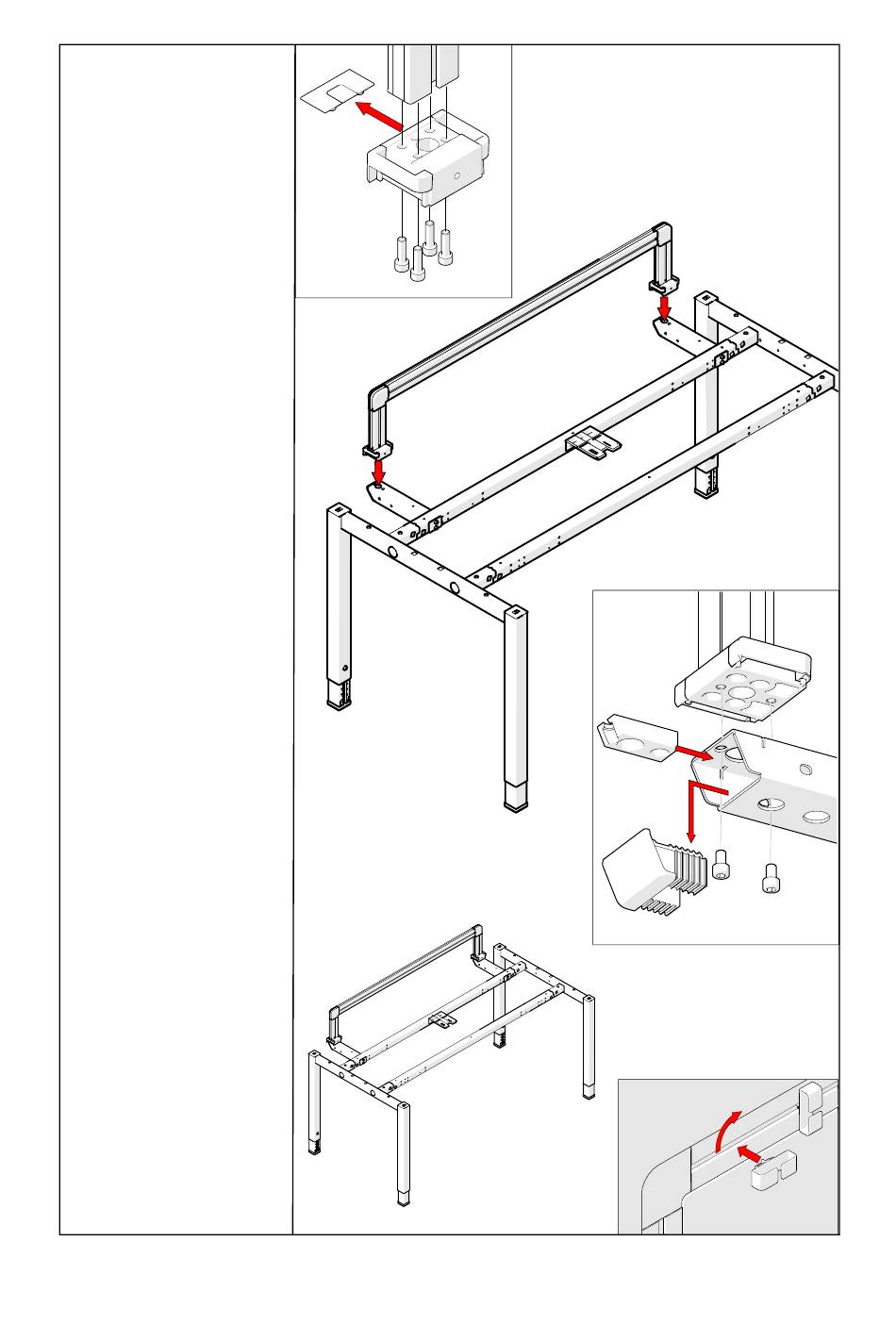

15. Montage der Re- (a) (b)
ling
Abdeckung (a) entfernen.
Relingprofil (b) mit Adapter
(c) verschrauben, Zylinder-
schrauben M6x20 (SW5) ver-
(c)
wenden.
Achtung: Vormontierte Adap-
ter müssen demontiert wer-
den.
Abdeckkappe (d) entfernen.
Nur bei 13er Adapter, zu-
sätzliche Gegenplatte (e) in
Konsole einlegen. Adapter
mit Zylinderschrauben
M6x10 (SW5) an Konsole
montieren (f).
Kabelclip (g) in Profilnut
eindrehen.
(e)
(d)
(f)
2
(g)
