Verdrahtung

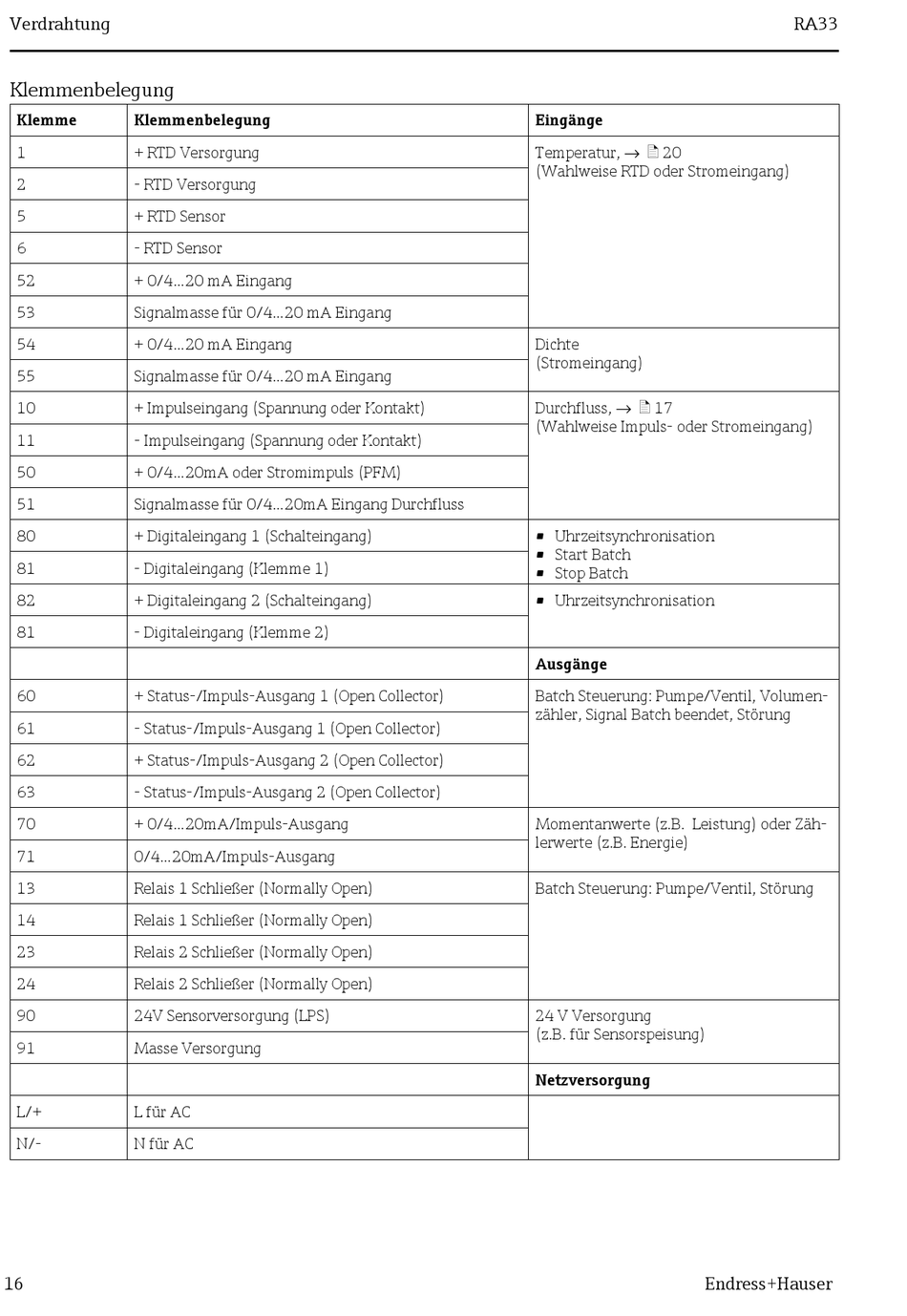

Klemmenbelegung
Klemme Klemmenbelegung
1 + RTD Versorgung
2 - RTD Versorgung
5 + RTD Sensor
6 - RTD Sensor
52 + 0/4...20 mA Eingang
53 Signalmasse für 0/4...20 mA Eingang
54 + 0/4...20 mA Eingang
55 Signalmasse für 0/4...20 mA Eingang
10 + Impulseingang (Spannung oder Kontakt)
11 - Impulseingang (Spannung oder Kontakt)
50 + 0/4...20mA oder Stromimpuls (PFM)
51 Signalmasse für 0/4...20mA Eingang Durchfluss
80 + Digitaleingang 1 (Schalteingang)
81 - Digitaleingang (Klemme 1)
82 + Digitaleingang 2 (Schalteingang)
81 - Digitaleingang (Klemme 2)
60 + Status-/Impuls-Ausgang 1 (Open Collector)
61 - Status-/Impuls-Ausgang 1 (Open Collector)
62 + Status-/Impuls-Ausgang 2 (Open Collector)
63 - Status-/Impuls-Ausgang 2 (Open Collector)
70 + 0/4...20mA/Impuls-Ausgang
71 0/4...20mA/Impuls-Ausgang
13 Relais 1 Schließer (Normally Open)
14 Relais 1 Schließer (Normally Open)
23 Relais 2 Schließer (Normally Open)
24 Relais 2 Schließer (Normally Open)
90 24V Sensorversorgung (LPS)
91 Masse Versorgung
L/+ L für AC
N/- N für AC
16
Eingänge
Temperatur, → ä 20
(Wahlweise RTD oder Stromeingang)
Dichte
(Stromeingang)
Durchfluss, → ä 17
(Wahlweise Impuls- oder Stromeingang)
• Uhrzeitsynchronisation
• Start Batch
• Stop Batch
• Uhrzeitsynchronisation
Ausgänge
Batch Steuerung: Pumpe/Ventil, Volumen-
zähler, Signal Batch beendet, Störung
Momentanwerte (z.B. Leistung) oder Zäh-
lerwerte (z.B. Energie)
Batch Steuerung: Pumpe/Ventil, Störung
24 V Versorgung
(z.B. für Sensorspeisung)
Netzversorgung
