Technische Information
RN42
Speisetrenner

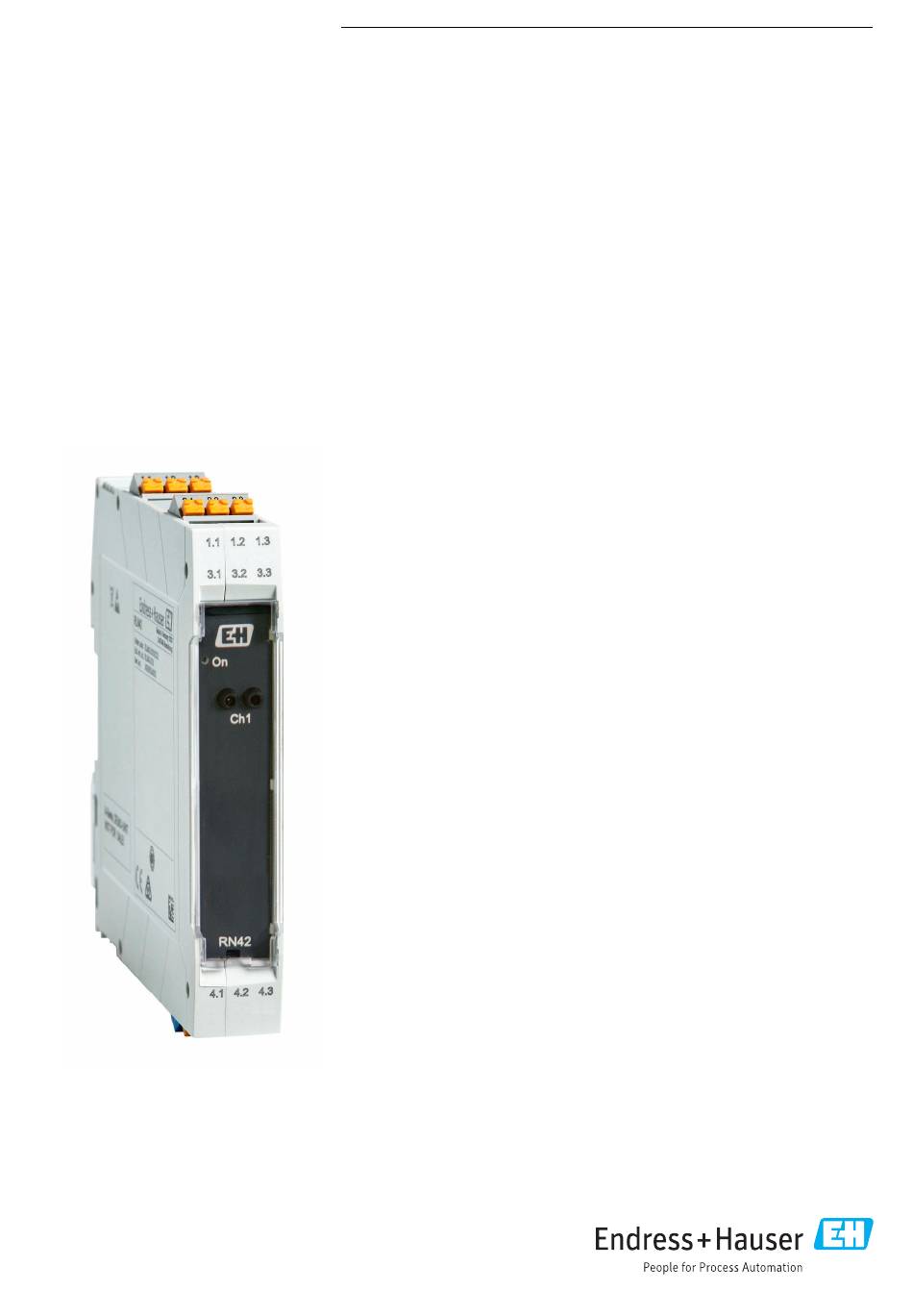

Aktiver Speisetrenner, 1 kanalig für 4 ... 20 mA,
HART® transparent mit 24 ... 230 V
aktiv/passiv Ein- und Ausgang, optional mit SIL
und Ex
Anwendungsgebiet
• 1-kanaliger Speisetrenner mit Weitbereichsnetzteil
• Übertragung und galvanische Trennung von analogen 0/4 bis 20 mA Signalen,
optional eigensicher [Ex-ia] aus dem Ex-Bereich
• Bidirektionale Übertragung digitaler HART-Kommunikationssignale
Frontseitig integrierte Anschlussbuchsen für HART-Kommunikatoren
• Speisung von 2-Leiter-Messumformern
Messumformer-Speisepannung >16,5 V
• Für sicherheitsgerichtete Anwendungen bis SIL 2 (SC 3) nach IEC61508 (optional)
• Für Umgebungstemperaturen –40 ... +60 °C (–40 ... 140 °F)
Ihre Vorteile
• Weitbereichsversorgung von 19,2 ... 253 V
• Eingang 0/4 ... 20 mA, speisend oder nicht-speisend
• Ausgang 0/4 ... 20 mA, aktiv oder passiv
• Optional Installation in Ex-Zone 2, Zündschutzart "ec"
• Einfache und schnelle Verdrahtung durch steckbare Anschlussklemmen, wahl-
weise in Schraub- oder Push-in Technologie
• Kompakte Gehäusebreite: 17,5 mm (0,69 in); Option für 180° gedrehter Einbau
(Anschlussklemmen Versorgung oben oder unten)
Solutions
AC/DC
AC/DC
Services
sowie
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RN42
Inhaltszusammenfassung für Endress+Hauser RN42
- Seite 1 Products Solutions Services TI01584K/09/DE/02.24-00 71663829 2024-06-20 Technische Information RN42 Speisetrenner Aktiver Speisetrenner, 1 kanalig für 4 ... 20 mA, HART® transparent mit 24 ... 230 V sowie AC/DC aktiv/passiv Ein- und Ausgang, optional mit SIL und Ex Anwendungsgebiet • 1-kanaliger Speisetrenner mit Weitbereichsnetzteil •...
-
Seite 2: Inhaltsverzeichnis
RN42 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Ergänzende Dokumentation ....9 Produktbeschreibung . -
Seite 3: Arbeitsweise Und Systemaufbau
RN42 Arbeitsweise und Systemaufbau Produktbeschreibung Produktaufbau Speisetrenner 1-kanalig • Der Speisetrenner dient zur Übertragung und galvanischen Trennung von 0/4 … 20 mA/HART Signalen. Das Gerät besitzt einen aktiven / passiven Stromeingang, an den ein 2- oder 4-Leiter Messumformer direkt angeschlossen werden kann. Der Ausgang des Gerätes kann aktiv oder pas- siv betrieben werden. -
Seite 4: Ausfallsignal
RN42 Ausfallsignal Leitungsbruch im Eingang Eingang 0 mA / Ausgang 0 mA Leitungskurzschluss im Eingang Eingang > 22 mA/ Ausgang > 22 mA Ex-Anschlusswerte Siehe zugehörige XA-Sicherheitshinweise Galvanische Trennung Versorgung zu Eingang/Ausgang Prüfspannung: 3 000 V 50 Hz, 1 min Eingang zu Ausgang Prüfspannung: 1 500 V... -
Seite 5: Anschluss Versorgungsspannung
RN42 Anschluss für Betrieb mit passivem Ausgang: + mit 3.2 verbinden. - mit 3.1 verbinden Die Umschaltung der Betriebsart erfolgt automatisch. An den HART-Anschlussbuchsen können HART-Kommunikatoren angeschlossen werden. Auf eine ausreichende externe Bürde (≥ 230 Ω) im Ausgangsstromkreis ist zu achten. Bei nicht aus- reichender externer Bürde kann ein interner 250 Ω... -
Seite 6: Maximale Messabweichung
RN42 Maximale Messabweichung Genauigkeiten Übertragungsfehler < 0,1 % / vom Messbereichsendwert (< 20 µA) Temperaturkoeffizient < 0,01 % /K Langzeitdrift max. ±0,1 %/Jahr (vom Messbereichsendwert) Montage Montageort Das Gerät ist zur Montage auf 35 mm (1,38 in) Hutschienen nach IEC 60715 (TH35) konzipiert. -
Seite 7: Konstruktiver Aufbau
RN42 Konstruktiver Aufbau Bauform, Maße Angaben in mm (in) Klemmengehäuse zur Montage auf Hutschiene A0044417 Breite (B) x Länge (L) x Höhe (H) (mit Anschlussklemmen): 17,5 mm (0,69 in) x 116 mm (4,57 in) x 107,5 mm (4,23 in) Gewicht Gerät mit Anschlussklemmen (Angaben aufgerundet):... -
Seite 8: Bedienung Vor Ort
• Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Aktuell verfügbares Zubehör zum Produkt ist über www.endress.com auswählbar: Produkt mit Hilfe der Filter und Suchmaske auswählen. -
Seite 9: Funktionale Sicherheit
IEC 61508 bis SIL 2 (SC 3) einsetzbar. Für den Einsatz in Schutzeinrichtungen entsprechend der IEC 61508 das zugehörige Sicher- heitshandbuch FY01034K beachten. Ergänzende Dokumentation Im Download-Bereich der Endress+Hauser Internetseite (www.endress.com/downloads) sind fol- gende Dokumenttypen verfügbar: Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät... - Seite 12 *71663829* 71663829 www.addresses.endress.com...
