5.2.2

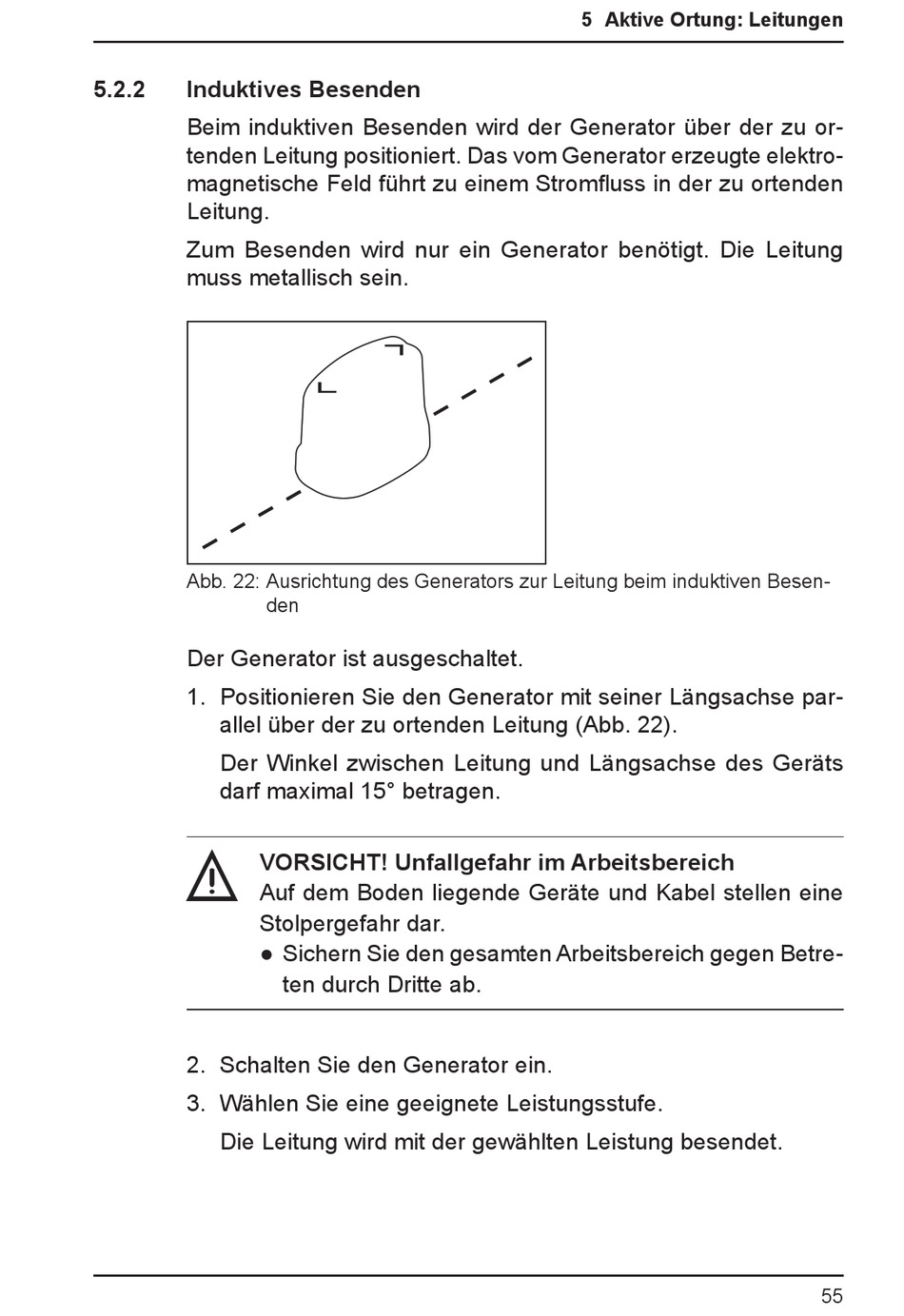

Induktives Besenden
Beim induktiven Besenden wird der Generator über der zu or-
tenden Leitung positioniert. Das vom Generator erzeugte elektro-
magnetische Feld führt zu einem Stromfluss in der zu ortenden
Leitung.
Zum Besenden wird nur ein Generator benötigt. Die Leitung
muss metallisch sein.
Abb. 22: Ausrichtung des Generators zur Leitung beim induktiven Besen-
Der Generator ist ausgeschaltet.
1. Positionieren Sie den Generator mit seiner Längsachse par-
allel über der zu ortenden Leitung (Abb. 22).
Der Winkel zwischen Leitung und Längsachse des Geräts
darf maximal 15° betragen.
VORSICHT! Unfallgefahr im Arbeitsbereich
A
Auf dem Boden liegende Geräte und Kabel stellen eine
Stolpergefahr dar.
● Sichern Sie den gesamten Arbeitsbereich gegen Betre-
2. Schalten Sie den Generator ein.
3. Wählen Sie eine geeignete Leistungsstufe.
Die Leitung wird mit der gewählten Leistung besendet.
den
ten durch Dritte ab.
5 Aktive Ortung: Leitungen
55
