2.4
Display

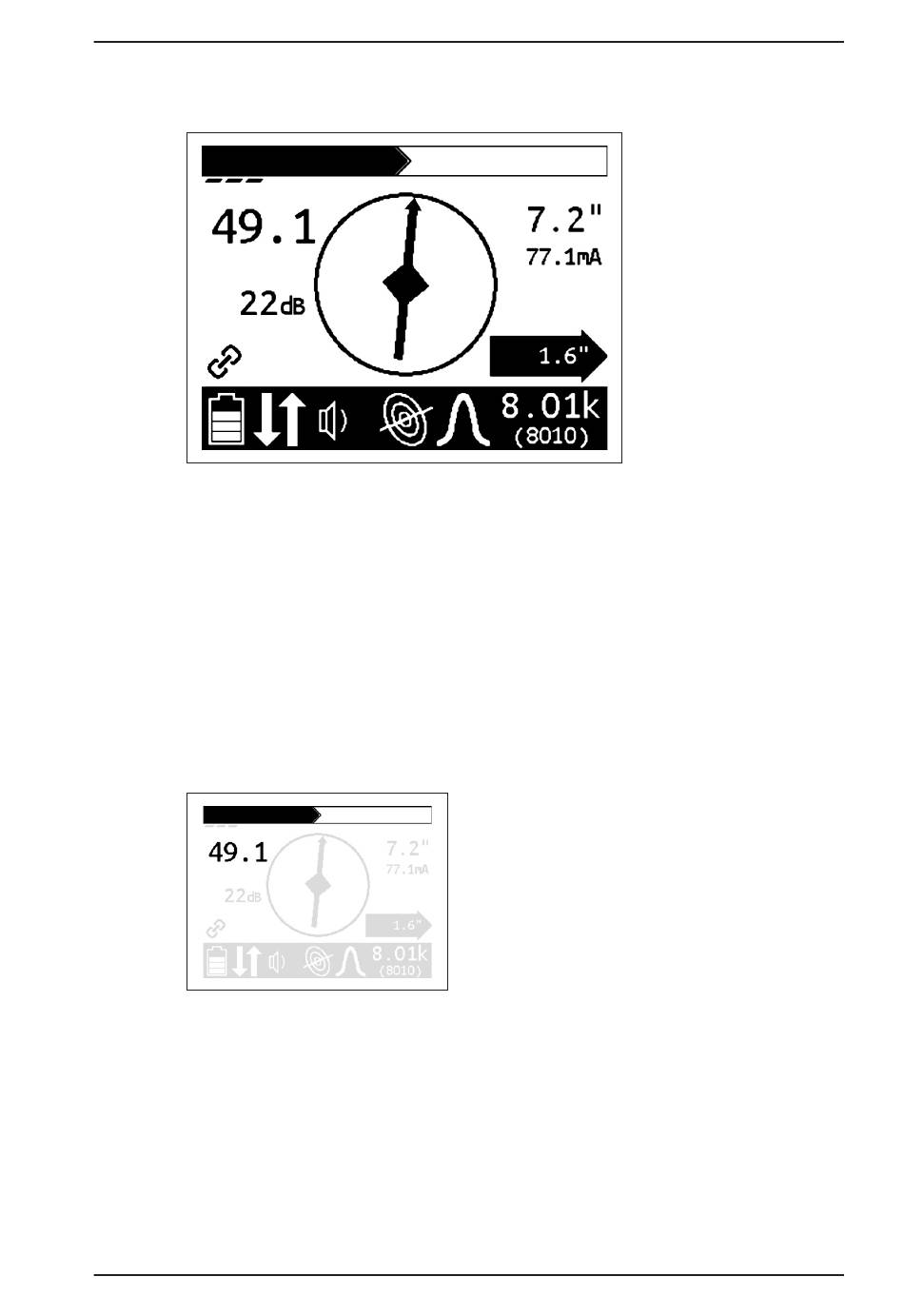

Abb. 5: Display des Empfängers UT 9000 R (Übersicht)
Am oberen Rand werden Feldstärke und Verstärkung grafisch
angezeigt. Am unteren Rand ist eine Symbolleiste, die aktuelle
Einstellungen und Zustände mit Symbolen darstellt.
In der Mitte des Displays wird mithilfe von grafischen Elementen,
die Annäherung an das Ortungsobjekt unterstützt. Rechts und
links davon werden die aktuellen Messwerte angezeigt.
Feldstärke
Abb. 6: Display des Empfängers – Anzeige der Feldstärke
Die Feldstärke wird angezeigt:
● numerisch
Im Beispiel (Abb. 6): 49,1
● grafisch
Je breiter der Balken, desto größer ist die Feldstärke.
2 Empfänger UT 9000 R
9
