3 Generator UT 9005 TX / UT 9012 TX
3.4
Display

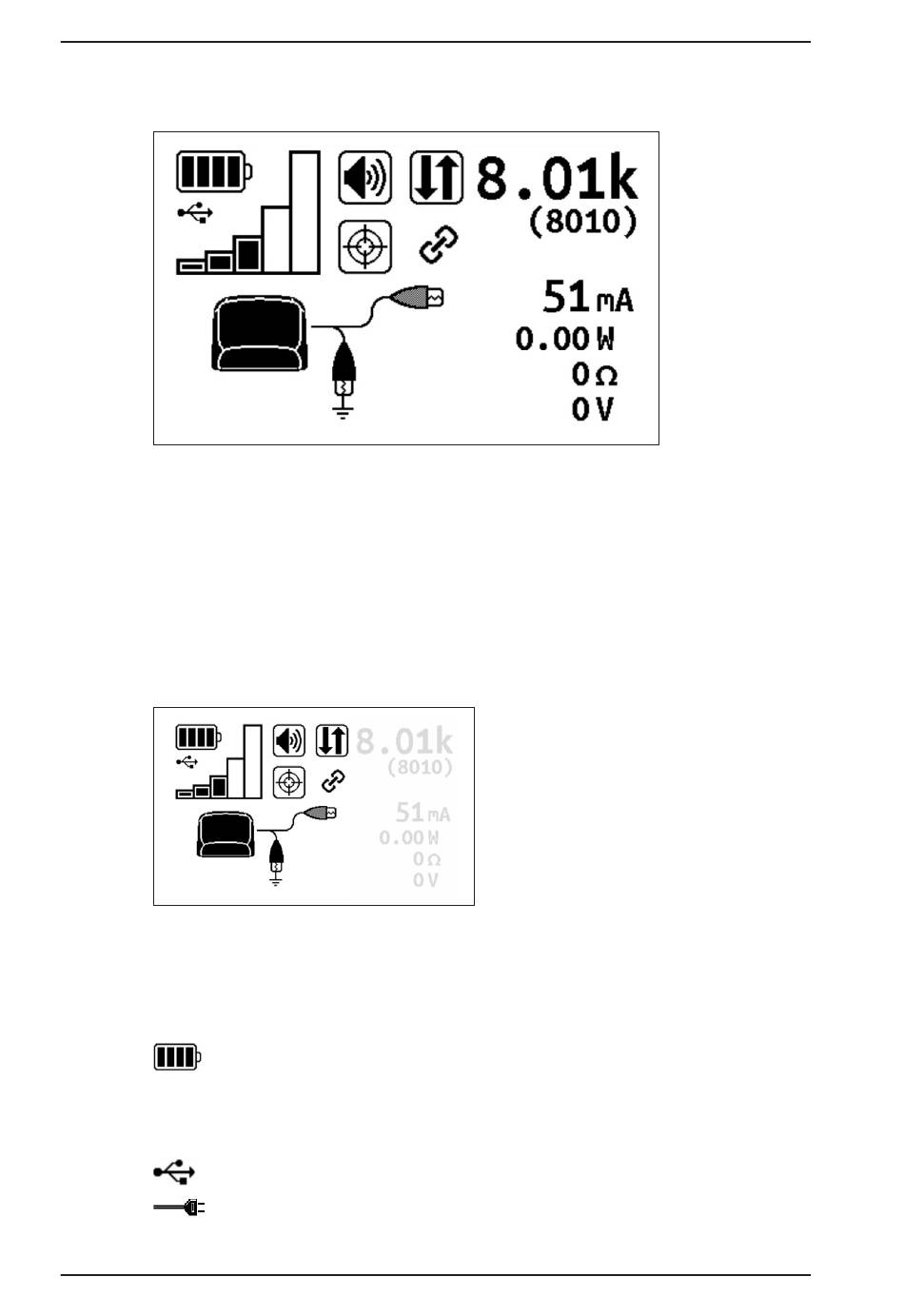

Abb. 12: Display des Generators UT 9012 TX (Übersicht)
In der linken Hälfte zeigt das Display mithilfe von Symbolen ak-
tuelle Einstellungen und Zustände. In der rechten Hälfte werden
die Frequenz und verschiedene Parameter als Zahlenwerte an-
gegeben.
Symbole
Abb. 13: Display des Generators – Symbole
Batteriezustand
Restkapazität der Batterien bzw. des Lithium-Ionen-
Akkus
Anschlüsse
USB angeschlossen
Stromversorgung extern
24
