Start-up
Pos: 16.10 /BA/Inbetriebnahme/Wender/Anbau Gelenkwelle/Bild Anbau Gelenkwelle masch-seitig KWT 8.82 bis 10.22 @ 20\mod_1239024898568_78.docx @ 227955 @ @ 1

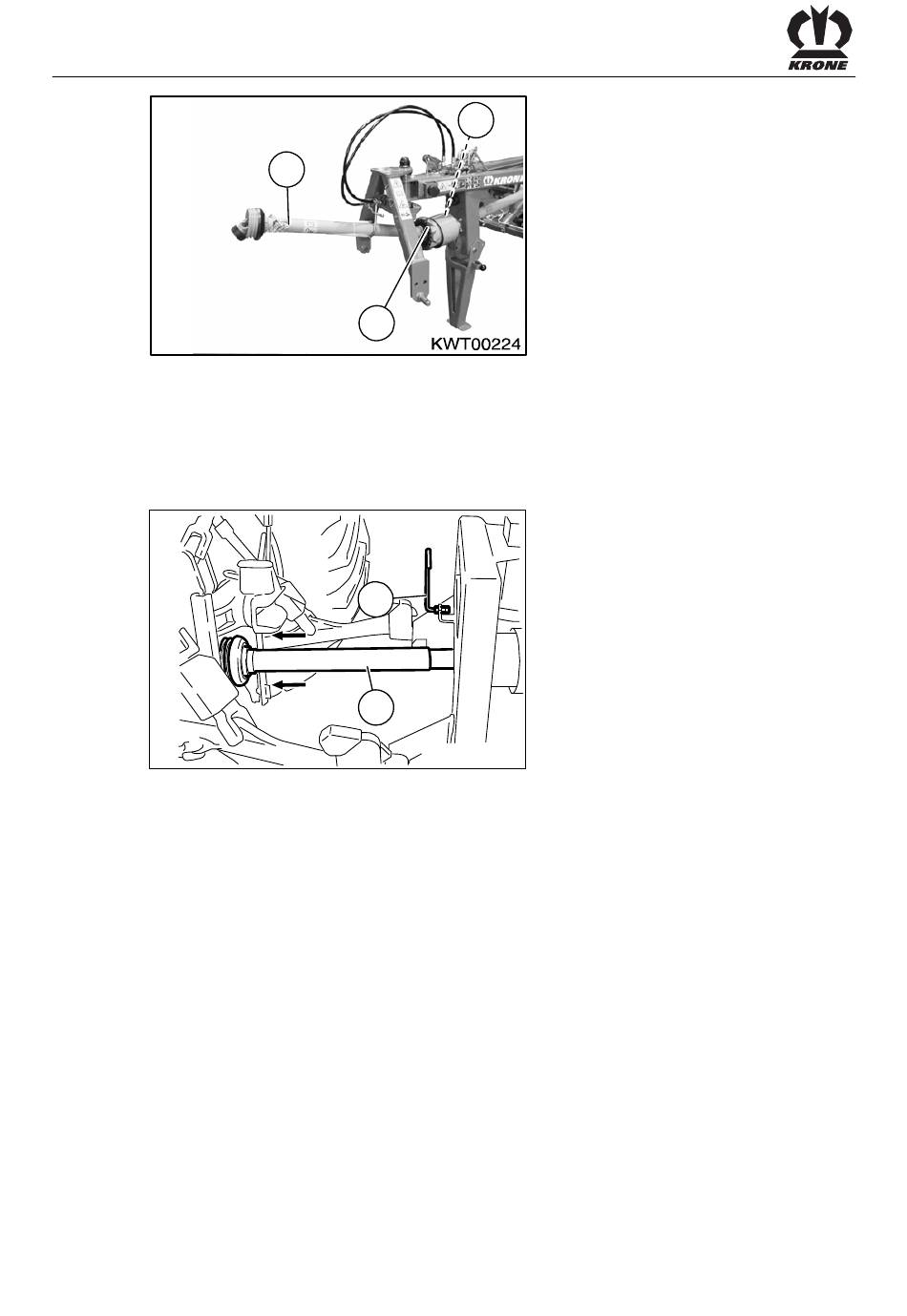

Fig. 10
Pos: 16.11 /BA/Inbetriebnahme/Wender/Anbau Gelenkwelle/Anbau Gelenkwelle maschinenseitig KWT 8.82 bis 11.22 @ 20\mod_1239025021896_78.docx @ 228000 @ @ 1
•
Switch off the engine and remove the ignition key
Install the universal shaft on machine side:
•
Push the universal shaft (3) with wide angle (2) onto the P.T.O. shaft end (1) of the rotary
tedder
Pos: 16.12 /BA/Inbetriebnahme/Wender/Anbau Gelenkwelle/Bild Anbau Gelenkwelle traktorseitig KWT 8.82 bis 11.22 @ 20\mod_1239025285850_78.docx @ 228025 @ @ 1
Fig. 11
Pos: 16.13 /BA/Inbetriebnahme/Wender/Anbau Gelenkwelle/Anbau Gelenkwelle traktorseitig KWT 8.82 bis 11.22 @ 20\mod_1239025464756_78.docx @ 228050 @ @ 1
Install the universal shaft on tractor side:
•
Rotate the universal shaft support (1) upwards
•
Push the universal shaft (2) onto the P.T.O. shaft end
•
Secure the universal shaft guard against turning with the retaining chain
Pos: 16.14 /BA/---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4165 @ @ 1
30
3
2
1
2
KWT-0-007
1
