Deif Delomatic 4 Installationsanweisung Seite 9

DM-4 Land/DM-4 Marine

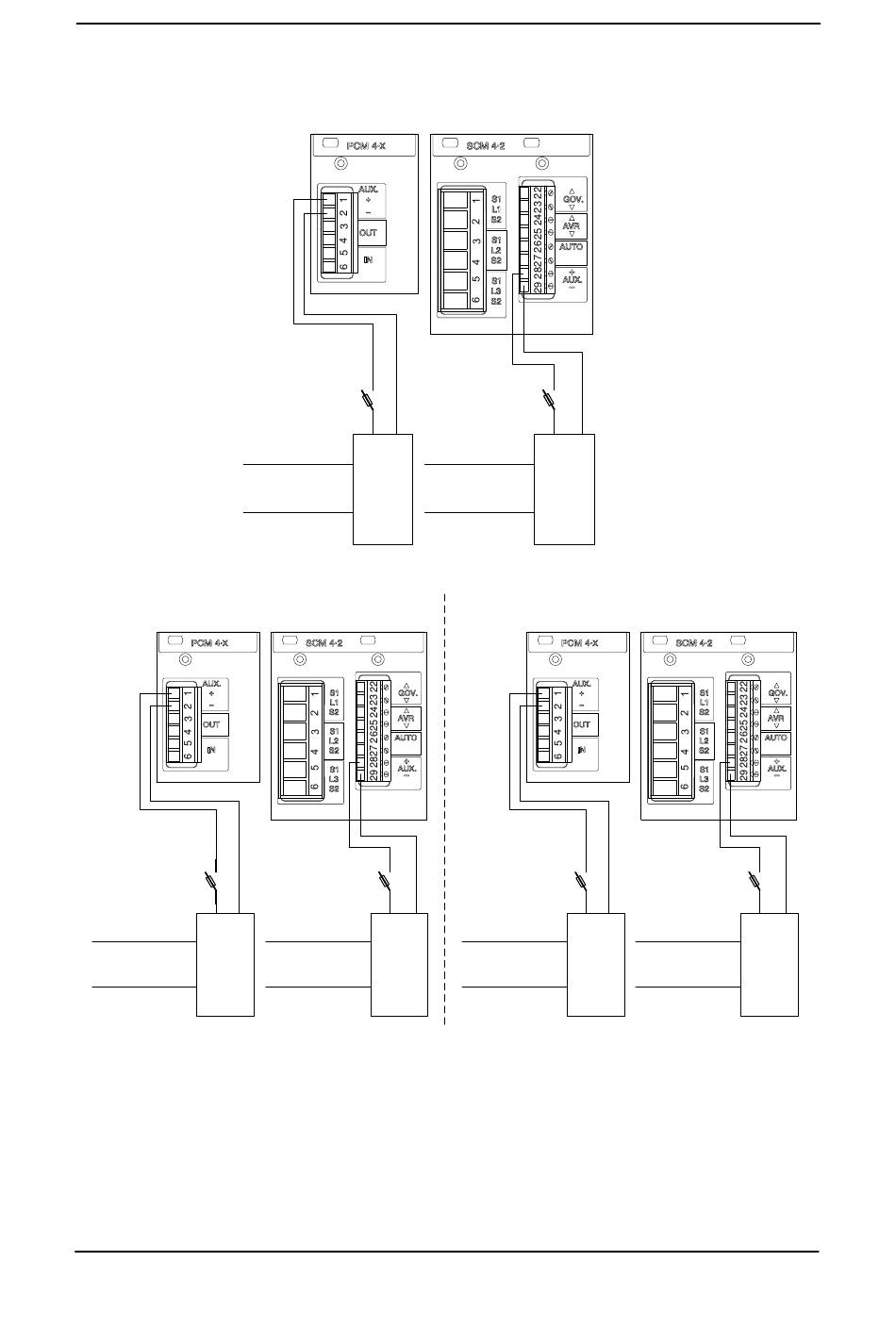

Die geeignete Stromversorgung ist in den nachstehenden Zeichnungen angegeben.
Standard-PMS-System
Backup1 PS. 24V DC
DP-PMS-System
Main1 PS. 24V DC
Backup1 PS. 24V DC
Es ist wichtig, über zwei separate Stromversorgungen zum Delomatic 4 zu verfügen (eine
Hauptstromversorgung und eine Backup-Stromversorgung). Um den Schutz der Generatoren zu
gewährleisten, muss eine sichere Stromversorgung vorhanden sein, auch wenn die
Hauptstromversorgung defekt ist.
Diese sichere Stromversorgung muss in zwei Sicherungen unterteilt sein, eine zur Versorgung
des PCM und eine zur Versorgung des SCM 4-2. So wird ein sicherer Betrieb des Aggregats trotz
einer defekten Sicherung gewährleistet.
DEIF A/S
4189232125H
Main1 PS. 24V DC
System A
Main1 PS. 24V DC
Backup1 PS. 24V DC
Main1 PS. 24V DC
Backup1 PS. 24V DC
System B
Main2 PS. 24V DC
Backup2 PS. 24V DC
Teil 2: Installationsanleitung
Main2 PS. 24V DC
Backup2 PS. 24V DC
Seite 9 von 34
