Deif Delomatic 4 Installationsanweisung Seite 24

DM-4 Land/DM-4 Marine

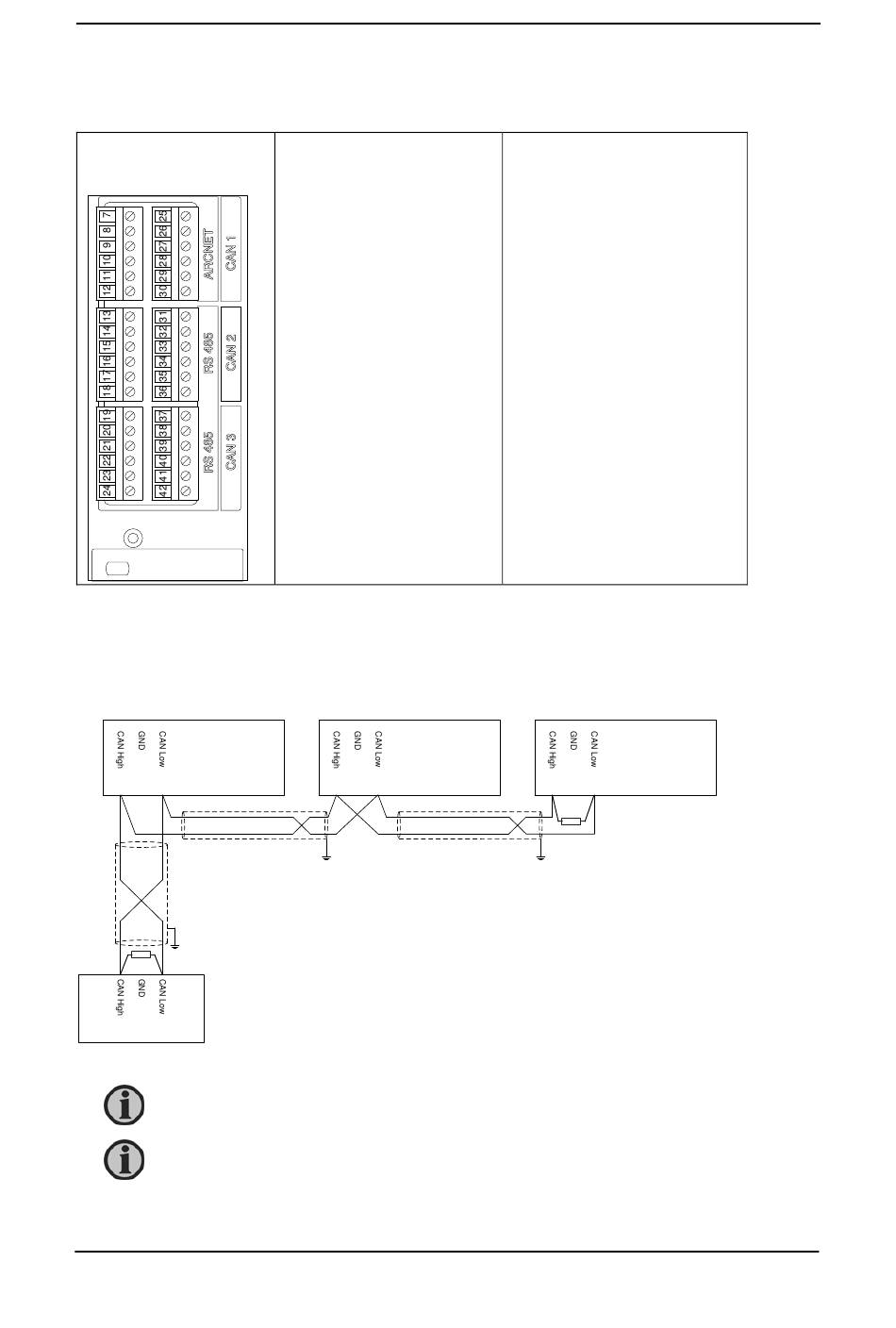

CANbus am PCM 4-1
Klemmen: steckbare Schraubverbindung
Kabel:
2-adriges Twisted-Pair-Kabel mit Abschirmung. Das Kabel muss eine typische Impedanz
von 120 Ω haben. Die Abschirmung des Kabels wird als Erde genutzt. Endabschlüsse
von 120 Ω sind zu verwenden.
PCM 4-1
120Ω
PLC or other device
Die CAN-Kommunikation kann wie im Beispiel angezeigt verbunden werden.
Die maximal garantierte Länge der CANbus-Leitung beträgt 200 m bei 125 Kbit/s.
Prüfen Sie bitte, welche PCM-Karte Sie verwenden, da die Installationsanleitungen
unterschiedlich sind.
DEIF A/S
4189232125H
CAN 1
Klemme 25: CAN High
Klemme 26: GND
Klemme 27: CAN Low
Klemme 28: CAN High
Klemme 29: GND
Klemme 30: CAN Low
CAN 3
Klemme 37: CAN High
Klemme 38: GND
Klemme 39: CAN Low
Klemme 40: CAN High
Klemme 41: GND
Klemme 42: CAN Low
PCM 4-1
Teil 2: Installationsanleitung
CAN 2
Klemme 31: CAN High
Klemme 32: GND
Klemme 33: CAN Low
Klemme 34: CAN High
Klemme 35: GND
Klemme 36: CAN Low
PCM 4-1
120Ω
Seite 24 von 34
