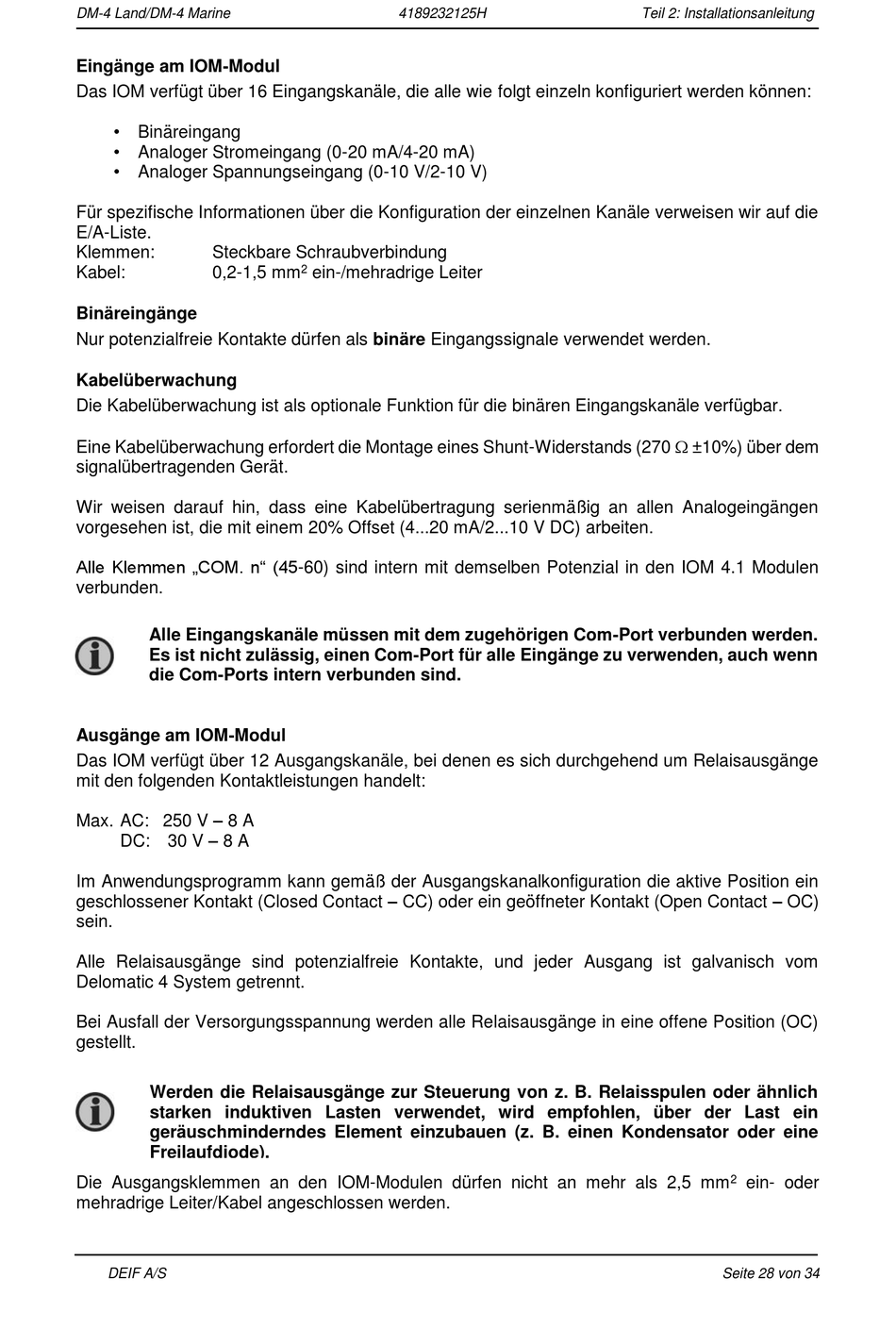

DM-4 Land/DM-4 Marine
Eingänge am IOM-Modul
Das IOM verfügt über 16 Eingangskanäle, die alle wie folgt einzeln konfiguriert werden können:
Binäreingang
Analoger Stromeingang (0-20 mA/4-20 mA)
Analoger Spannungseingang (0-10 V/2-10 V)
Für spezifische Informationen über die Konfiguration der einzelnen Kanäle verweisen wir auf die
E/A-Liste.
Klemmen:
Steckbare Schraubverbindung
Kabel:
0,2-1,5 mm
Binäreingänge
Nur potenzialfreie Kontakte dürfen als binäre Eingangssignale verwendet werden.
Kabelüberwachung
Die Kabelüberwachung ist als optionale Funktion für die binären Eingangskanäle verfügbar.
Eine Kabelüberwachung erfordert die Montage eines Shunt-Widerstands (270  ±10%) über dem
signalübertragenden Gerät.
Wir weisen darauf hin, dass eine Kabelübertragung serienmäßig an allen Analogeingängen
vorgesehen ist, die mit einem 20% Offset (4...20 mA/2...10 V DC) arbeiten.
Alle Klemmen „COM. n" (45-60) sind intern mit demselben Potenzial in den IOM 4.1 Modulen
verbunden.
Alle Eingangskanäle müssen mit dem zugehörigen Com-Port verbunden werden.
Es ist nicht zulässig, einen Com-Port für alle Eingänge zu verwenden, auch wenn
die Com-Ports intern verbunden sind.
Ausgänge am IOM-Modul
Das IOM verfügt über 12 Ausgangskanäle, bei denen es sich durchgehend um Relaisausgänge
mit den folgenden Kontaktleistungen handelt:
Max. AC: 250 V – 8 A
DC: 30 V – 8 A
Im Anwendungsprogramm kann gemäß der Ausgangskanalkonfiguration die aktive Position ein
geschlossener Kontakt (Closed Contact – CC) oder ein geöffneter Kontakt (Open Contact – OC)
sein.
Alle Relaisausgänge sind potenzialfreie Kontakte, und jeder Ausgang ist galvanisch vom
Delomatic 4 System getrennt.
Bei Ausfall der Versorgungsspannung werden alle Relaisausgänge in eine offene Position (OC)
gestellt.
Werden die Relaisausgänge zur Steuerung von z. B. Relaisspulen oder ähnlich
starken induktiven Lasten verwendet, wird empfohlen, über der Last ein
geräuschminderndes Element einzubauen (z. B. einen Kondensator oder eine
Freilaufdiode).
Die Ausgangsklemmen an den IOM-Modulen dürfen nicht an mehr als 2,5 mm
mehradrige Leiter/Kabel angeschlossen werden.
DEIF A/S
4189232125H
2
ein-/mehradrige Leiter
Teil 2: Installationsanleitung
2
ein- oder
Seite 28 von 34
