Erdung des RACKS
Bei der Montage des RACKS ist es sehr wichtig sicherzustellen, dass das Rackgestell eine solide
elektrische Verbindung mit dem vorgesehenen geerdeten Schrank erhält. Ein vorschriftsmäßig
geerdetes RACK ist wichtig sowohl in Bezug auf die Bedienersicherheit als auch zur Erstellung
eines vollkommen geerdeten Metallgestells, das Teil der zugelassenen elektromagnetischen
Verträglichkeit ist.
Sicherstellen der elektromagnetischen Verträglichkeit (EMV) des Delomatic 4 Systems
Das Delomatic 4 System verfügt über ein CE-Zeichen. Dies bedeutet, dass die elektrischen
Geräuschimmissionen und -emissionen des Delomatic 4 Systems untersucht wurden und die EN-
Anforderungen für elektromagnetische Verträglichkeit (EMV) erfüllen.
Ein vorschriftsmäßig mit Hardware-Modulen und Abdeckplatten ausgerüstetes RACK, das ein
vollkommen geerdetes Metallgestell bildet, ist also ein wichtiger Teil der genehmigten EMV. Um
vollständige EMV
Metallabdeckungen sich in einer soliden elektrischen Verbindung befinden.
Daher wird dringend empfohlen sicherzustellen, dass nach abgeschlossener
Installation des RACKS alle Hardware-Module fest im Rackrahmen montiert sind.
Ziehen Sie dazu einfach alle Schrauben in den Vorderabdeckungen fest an.
DEIF A/S
4189232125H
zu gewährleisten,
Die

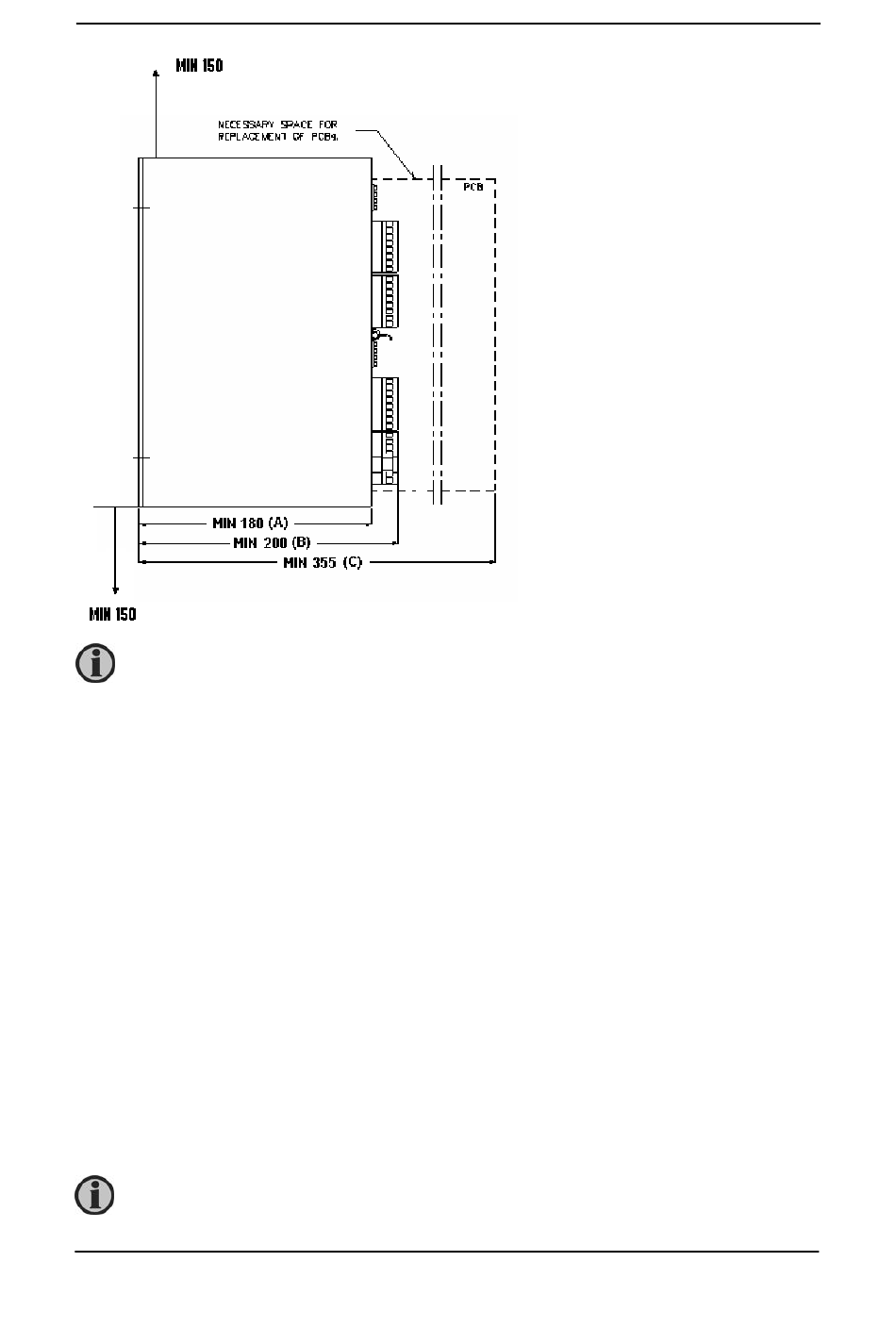

praktischen Vorkehrungen während
