Deif Delomatic 4 Installationsanweisung Seite 23

DM-4 Land/DM-4 Marine

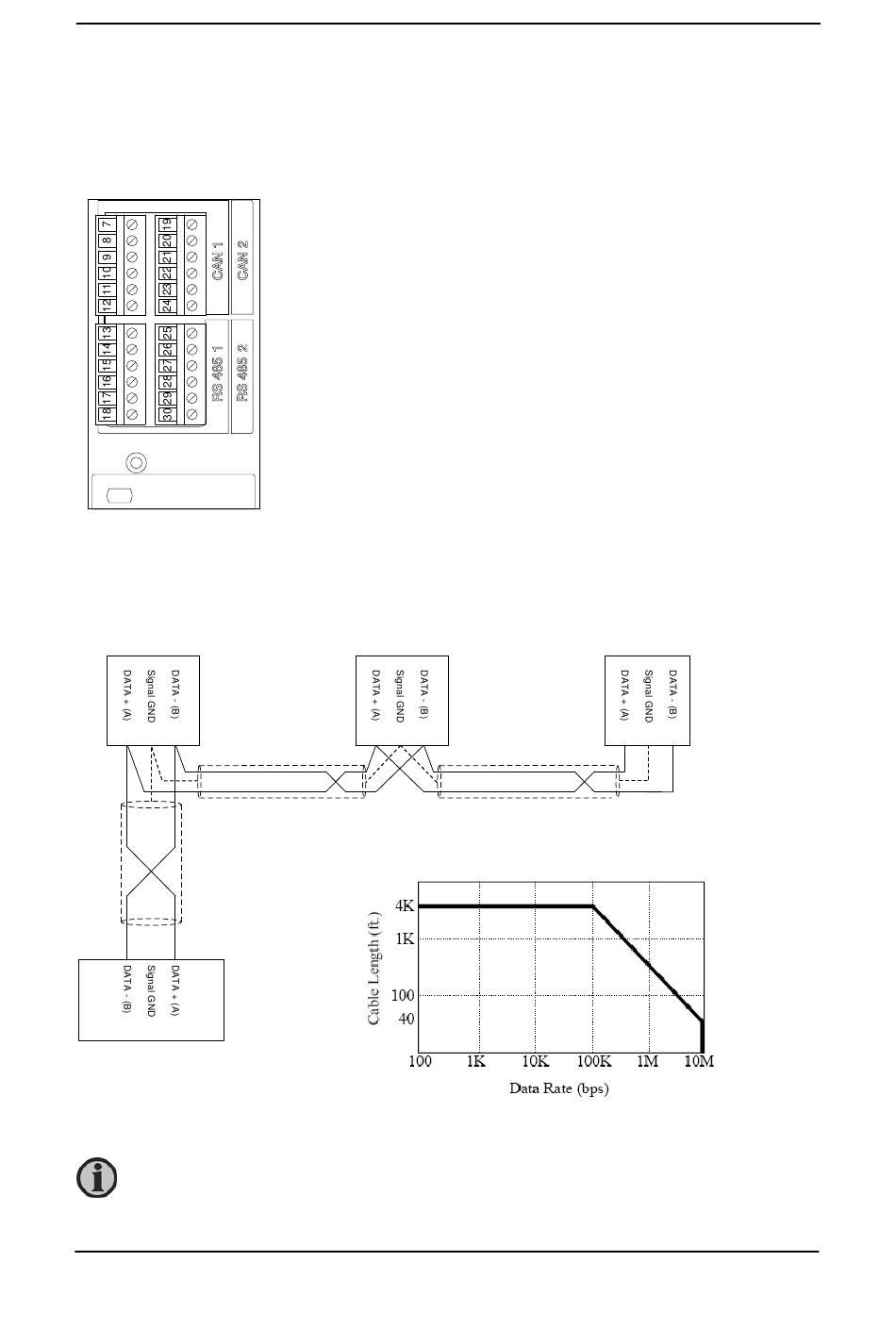

Modbus RS485 am PCM 4-5
PCM 4-5 verfügt über zwei RS485 Zweileiterports. RS485 ist ein Modbus-RTU-Port, über den ein
externes System wie eine HMI-Tafel, ein PC oder ein Alarmsystem Daten von einem Delomatic
4 aufrufen und Befehle an ein Delomatic 4 schreiben kann.
Klemmen: steckbare Schraubverbindung
Kabel: 2-adriges Twisted-Pair-Kabel mit Abschirmung. Das Kabel muss eine typische
Impedanz von 120 Ω haben. Die Abschirmung des Kabels wird als Signalerde
genutzt. Endabschlüsse von 120 Ω sind zu verwenden.
Kabellänge: max. 243 m.
PCM 4-5
PLC or other device
Hinweis: Signal-GND ist keine Masse und darf nicht mit der Masse verbunden
werden.
DEIF A/S
4189232125H
Modbus Port 1
Port 1 Klemme 13 DATEN + (A)
Port 1 Klemme 14 Signal GND
Port 1 Klemme 15 DATEN - (B)
PCM 4-5
Teil 2: Installationsanleitung
Modbus Port 2
Port 2 Klemme 25 DATEN + (A)
Port 2 Klemme 26 Signal GND
Port 2 Klemme 27 DATEN - (B)
PCM 4-5
Seite 23 von 34
