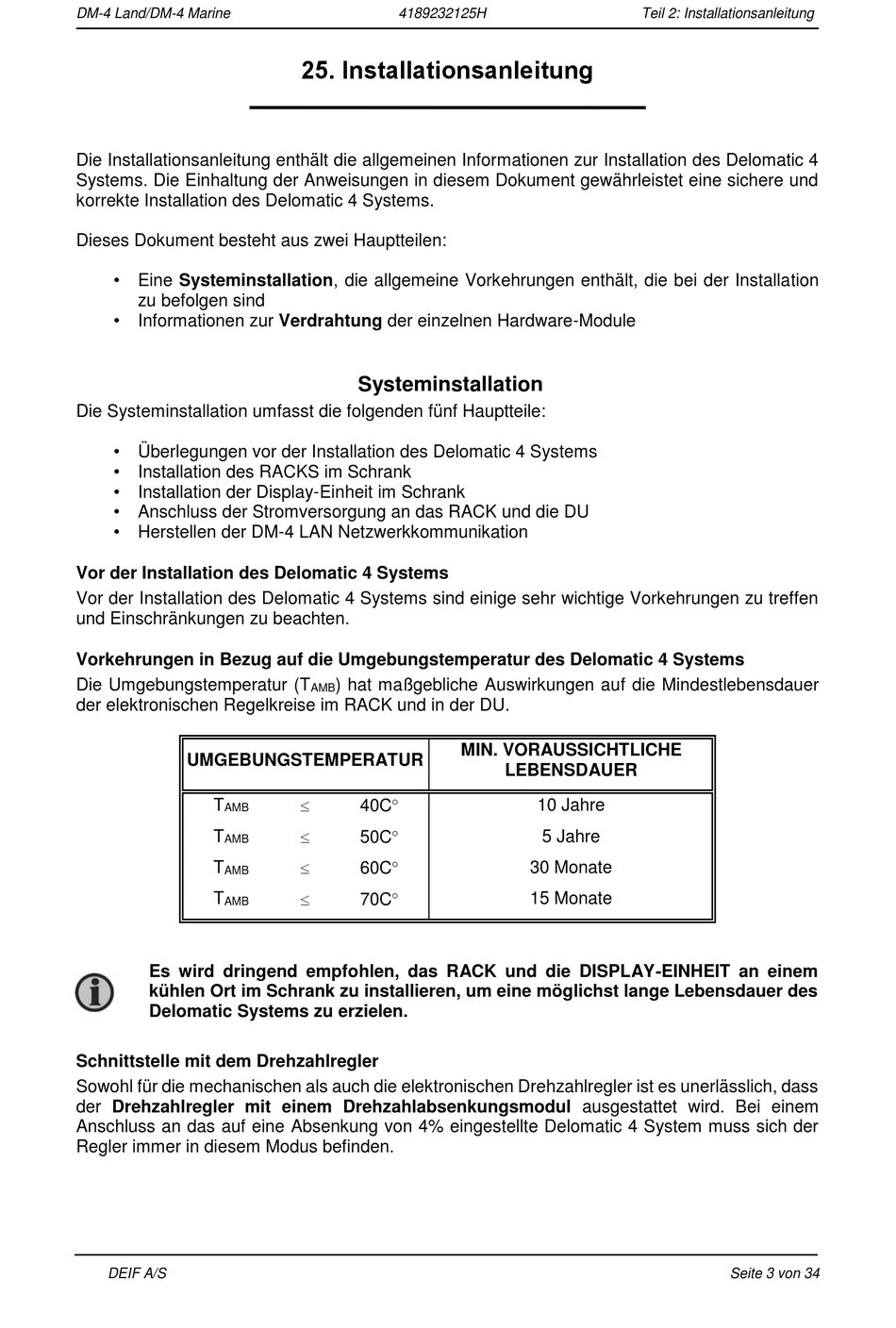

DM-4 Land/DM-4 Marine
Die Installationsanleitung enthält die allgemeinen Informationen zur Installation des Delomatic 4
Systems. Die Einhaltung der Anweisungen in diesem Dokument gewährleistet eine sichere und
korrekte Installation des Delomatic 4 Systems.
Dieses Dokument besteht aus zwei Hauptteilen:
•
Eine Systeminstallation, die allgemeine Vorkehrungen enthält, die bei der Installation
zu befolgen sind
•
Informationen zur Verdrahtung der einzelnen Hardware-Module
Die Systeminstallation umfasst die folgenden fünf Hauptteile:
•
Überlegungen vor der Installation des Delomatic 4 Systems
•
Installation des RACKS im Schrank
•
Installation der Display-Einheit im Schrank
•
Anschluss der Stromversorgung an das RACK und die DU
•
Herstellen der DM-4 LAN Netzwerkkommunikation
Vor der Installation des Delomatic 4 Systems
Vor der Installation des Delomatic 4 Systems sind einige sehr wichtige Vorkehrungen zu treffen
und Einschränkungen zu beachten.
Vorkehrungen in Bezug auf die Umgebungstemperatur des Delomatic 4 Systems
Die Umgebungstemperatur (T
der elektronischen Regelkreise im RACK und in der DU.
UMGEBUNGSTEMPERATUR
T
AMB
T
AMB
T
AMB
T
AMB
Es wird dringend empfohlen, das RACK und die DISPLAY-EINHEIT an einem
kühlen Ort im Schrank zu installieren, um eine möglichst lange Lebensdauer des
Delomatic Systems zu erzielen.
Schnittstelle mit dem Drehzahlregler
Sowohl für die mechanischen als auch die elektronischen Drehzahlregler ist es unerlässlich, dass
der Drehzahlregler mit einem Drehzahlabsenkungsmodul ausgestattet wird. Bei einem
Anschluss an das auf eine Absenkung von 4% eingestellte Delomatic 4 System muss sich der
Regler immer in diesem Modus befinden.
DEIF A/S
4189232125H
25. Installationsanleitung
Systeminstallation
) hat maßgebliche Auswirkungen auf die Mindestlebensdauer
AMB
MIN. VORAUSSICHTLICHE
40C
50C
60C
70C
Teil 2: Installationsanleitung
LEBENSDAUER
10 Jahre
5 Jahre
30 Monate
15 Monate
Seite 3 von 34
