DM-4 Land/DM-4 Marine

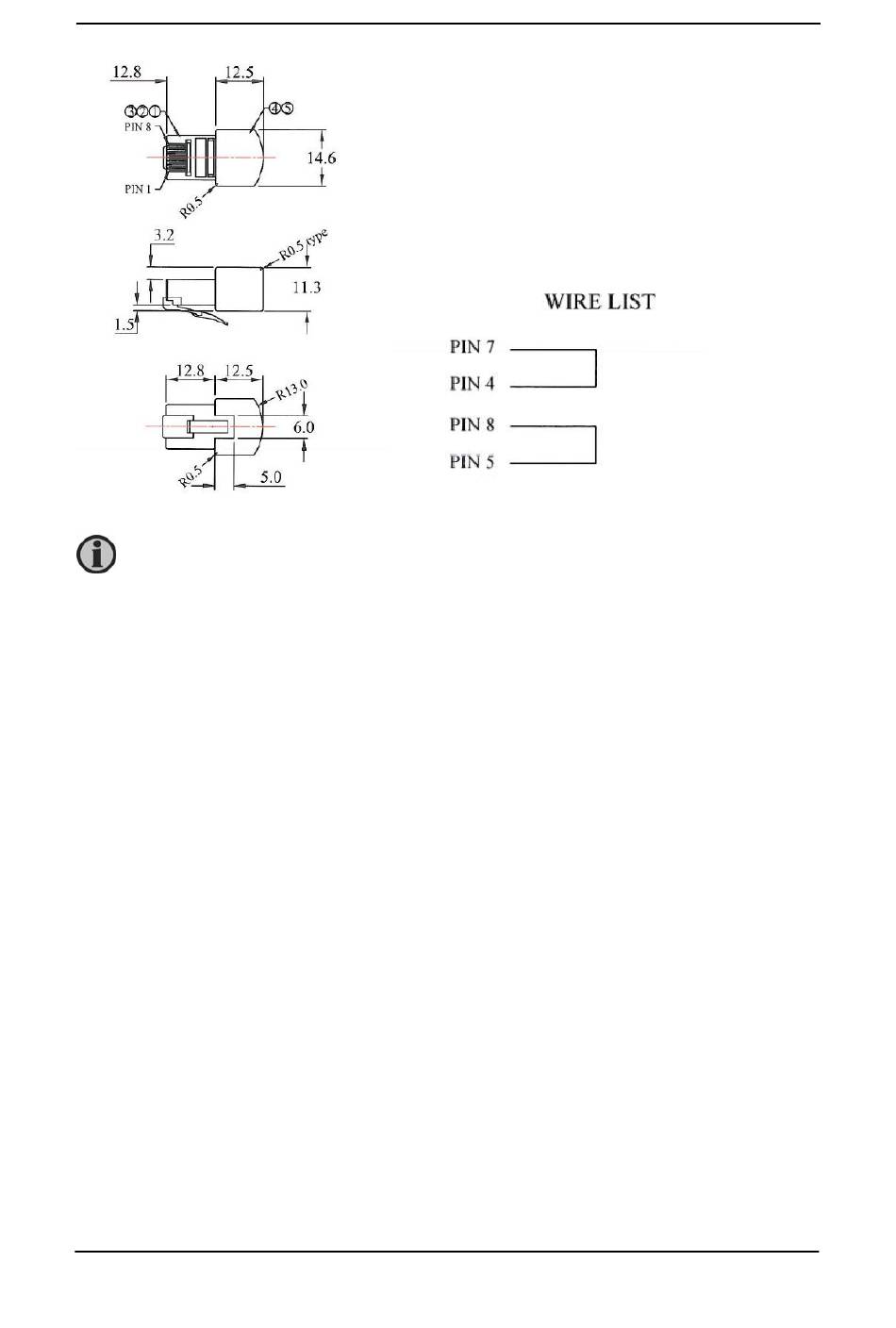

Die interne Kommunikation des PCM 4-5 DM-4 LAN erfordert spezielle
Endanschlussstecker, um offene Leitungen zu vermeiden.
LED:
Die grüne LED (LAN OK) leuchtet auf, wenn die Kommunikation im ARCnet möglich
ist.
An den DM-4 LAN RJ45 Anschlussblöcken sind zwei LED für jeden Stecker
vorgesehen.
-
DM-4 LAN1 grün, Senden von Daten
-
DM-4 LAN1 orange, Empfangen von Daten
-
DM-4 LAN2 grün, Senden von Daten
-
DM-4 LAN2 orange, Empfangen von Daten
DEIF A/S
4189232125H
Teil 2: Installationsanleitung
Seite 13 von 34
