Deif Delomatic 4 Installationsanweisung Seite 7

DM-4 Land/DM-4 Marine
Abmessungen der Display-Einheit und des AOP

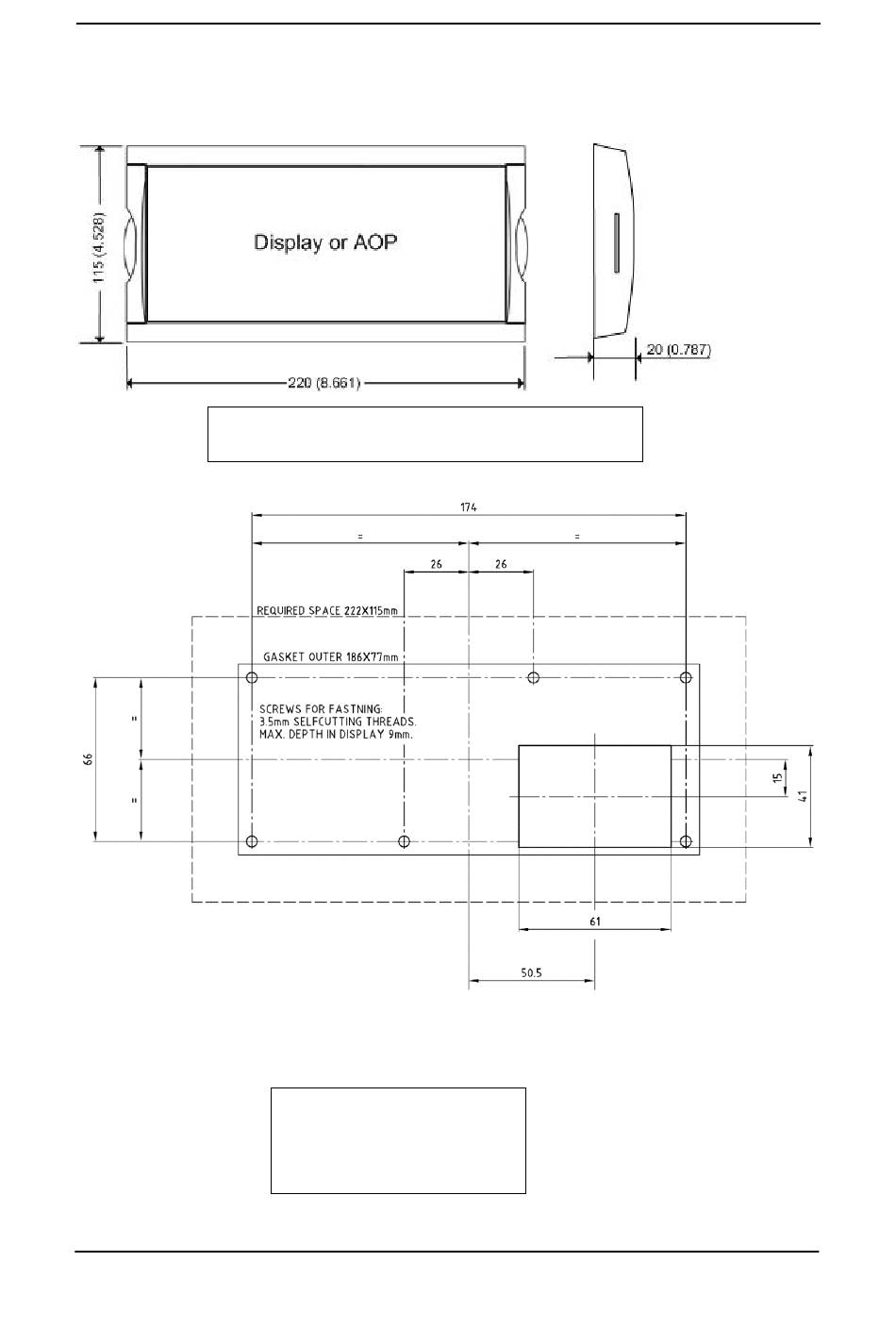

Den nachstehenden Abbildungen können Sie die erforderlichen Abmessungen für eine korrekte
Installation der Display-Einheit / des AOP im Schrank entnehmen.
Displaygröße:
H x B x T = 115 x 220 x 20
Beachten Sie bitte, dass die Zeichnung den Ausschnitt von der Schalttafel-Vorderseite aus
zeigt.
DEIF A/S
4189232125H
Schalttafelausschnitt:
H x B = 41 x 61
Displaygröße:
H x B = 115 x 220
Teil 2: Installationsanleitung
Seite 7 von 34
