DM-4 Land/DM-4 Marine
Empfohlene Hardware:
-
Stecker: Modularer RJ 45 8P8C Stecker mit Abschirmung, vergoldet
Kabel: CAT5e STP Ethernet-Kabel mit einer typischen Impedanz von 100 Ω.
-
Vergessen Sie nicht, die Abschirmung an beiden Enden anzuschließen.

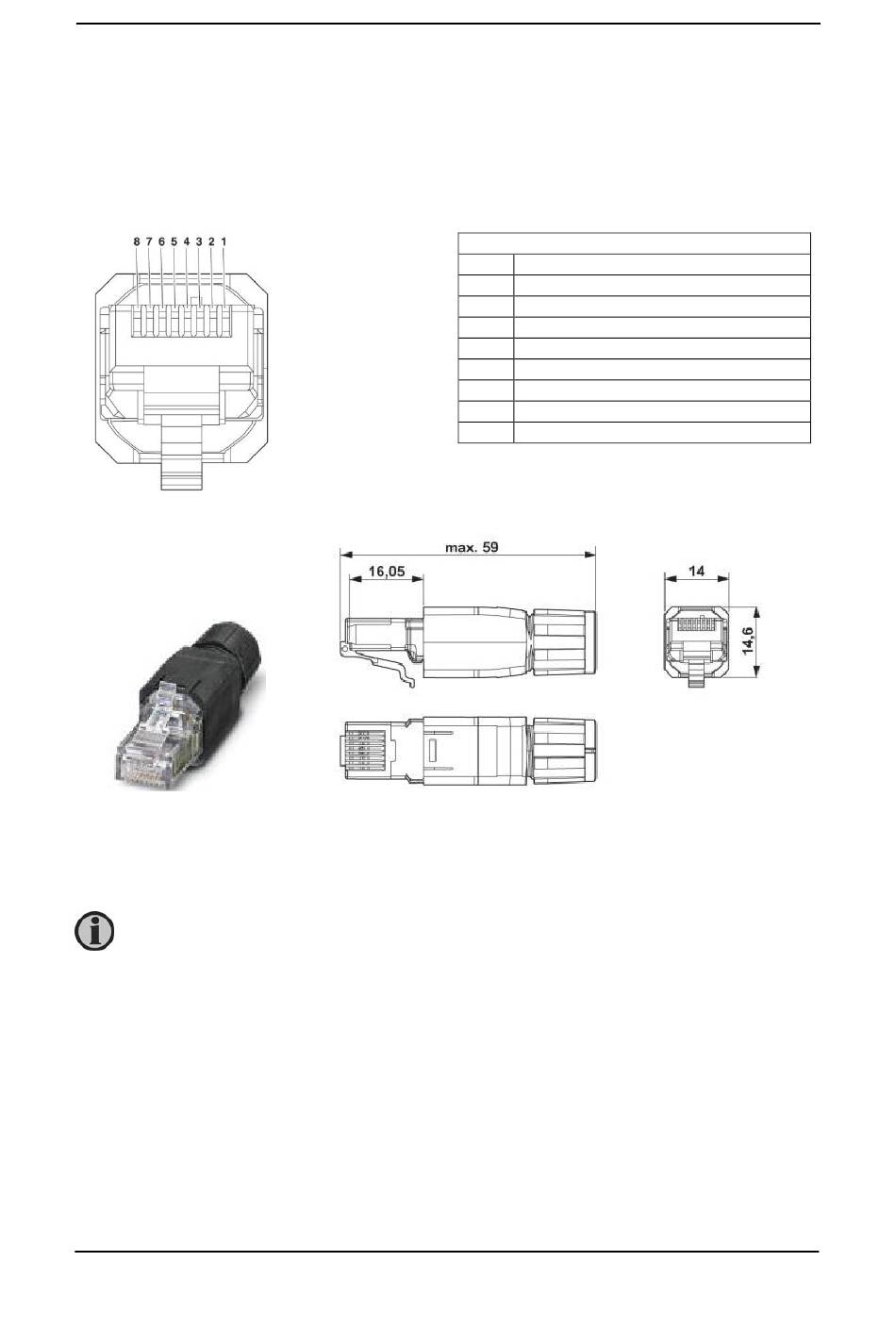

Endanschlussstecker:
-
DEIF Teile-Nr. 1022000084
DEIF A/S
4189232125H
Phoenix Kontakt VS-08-RJ45-5Q/IP20-EC
Farbstandard T568B
Stift
Aderfarbe
1
Weiß/orange
2
Orange
3
Weiß/grün
4
Blau
5
Weiß/blau
6
Grün
7
Weiß/braun
8
Braun
Teil 2: Installationsanleitung
Seite 12 von 34
