Deif Delomatic 4 Installationsanweisung Seite 32

DM-4 Land/DM-4 Marine

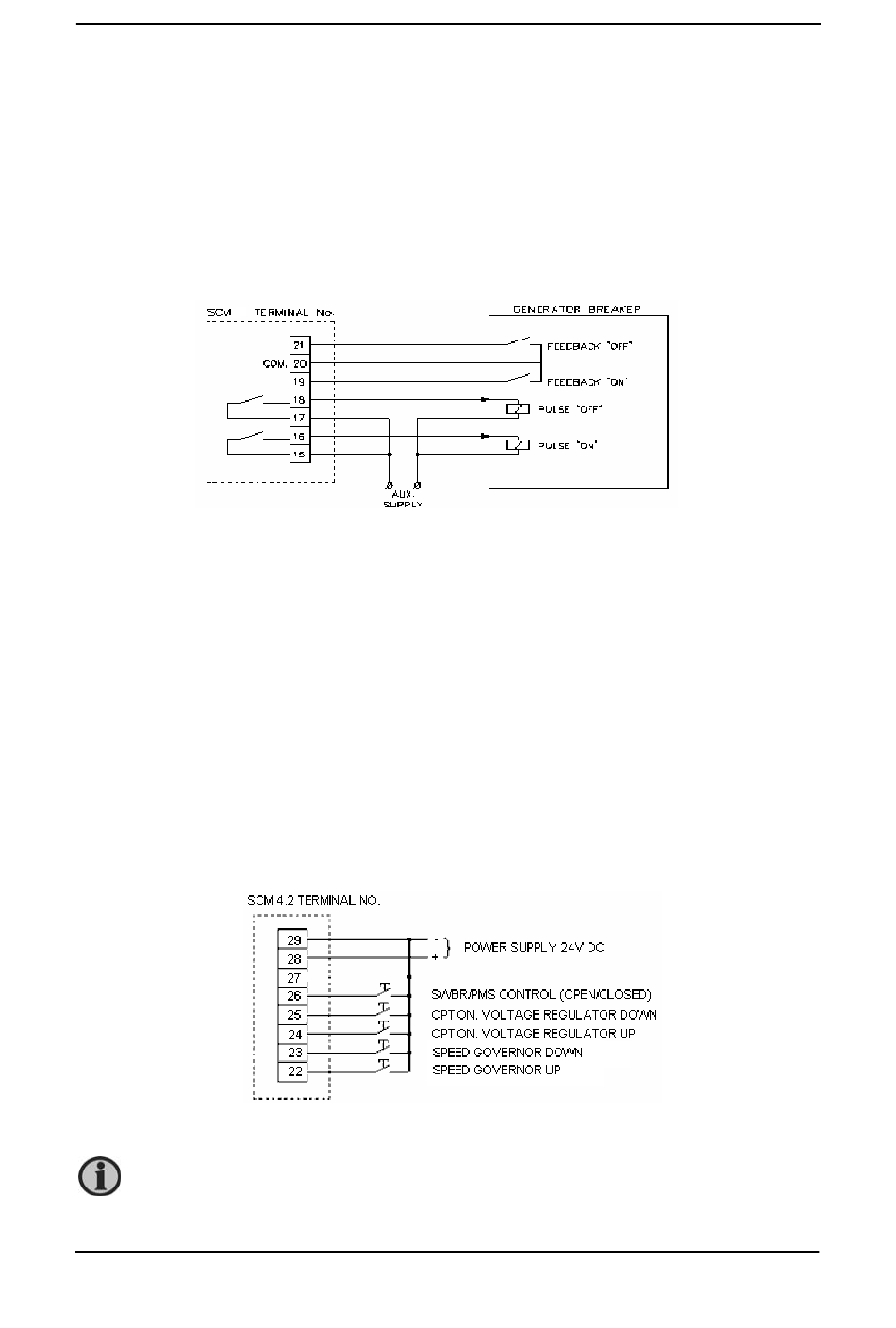

Schaltplan für die EIN/AUS-Steuersignale des Generatorschalters
Die Position des Generatorschalters wird anhand eines Rückmeldungssignals vom
Generatorschalter überwacht.
•
Die beiden Binäreingänge für die LS-Positionsrückmeldungssignale
Das EIN/AUS-Steuersignal des Schalters wird über zwei potenzialfreie Relaisausgänge
ausgeführt.
•
Zwei Relaisausgänge für LS EIN/AUS-Befehle
Die Klemmen des Schaltersteuersignals an den SCM-Modulen dürfen nicht an mehr als 2,5 mm
ein- oder mehradrige Leiter/Kabel angeschlossen werden.
Verdrahtungsprinzip zwischen SCM und der
Generatorschaltersteuerung
Nur potenzialfreie Kontakte dürfen als LS-Positionsrückmeldungseingangssignale verwendet
werden. Die LD EIN/AUS-Befehle sind potenzialfreie Relaisausgänge mit den folgenden
Kontaktleistungen:
Max.: AC: 250 V – 8 A
Schaltplan für die Synchronisationssignale
Die Synchronisationseinheit besteht aus zwei Teilen.
•
der Steuerschnittstelle,
•
der Drehzahlreglerschnittstelle,
Die Auswahl von SWBD/PMS-Steuerung für das RACK erfolgt über die Steuerschnittstelle. Die
SWBD-Steuerung ermöglicht eine manuelle Auf-/Ab-Regelung des Drehzahlreglers über die
Drucktasten auf der Schalttafel.
Die Steuerschnittstelle einschl. Auswahl der SWBD/PMS-Steuerung
Die Versorgungsspannung an den Stromversorgungsklemmen des SCM-Moduls ist immer
erforderlich, sowohl bei der SWBD-Steuerung als auch bei der PMS-Steuerung. Zur Absicherung der
SWBD-Steuerung sind separate Sicherungen für die Versorgung des SCM-Moduls zu verwenden.
Eine SWBD-Steuerung der automatischen Spannungsregler ist nur dann verfügbar, wenn die
Spannungssteuerungsfunktion (die eine zusätzliche Funktion ist) im Delomatic 4 System
implementiert ist.
DEIF A/S
4189232125H
Klemmen 22 ... 29
Klemmen 30 ... 43
Teil 2: Installationsanleitung
Seite 32 von 34
