Schaltpläne für die Drehzahlreglerausgänge
Das SCM-Modul verfügt über zwei Arten von Drehzahlregler-Schnittstellen:
•
Analogausgänge für einen Anschluss an elektronische Drehzahlregler
•
Relaisausgänge für einen Anschluss an mechanische Drehzahlregler
Nur Drehzahlregler im Drehzahlabsenkungsmodus dürfen zusammen mit dem
Delomatic System benutzt werden.
Funktion zur Spannungssteuerung im Delomatic 4 System implementiert wurde.
SCM-Schnittstelle mit den Drehzahlreglern
Ein Analogausgang (ESG) steht zur Verbindung mit elektronischen Drehzahlreglern bereit, wenn
das SCM-Modul NICHT mit MSG-Relaisausgängen ausgestattet ist.
Die Analogausgänge reichen von -20...0...20 mA, max. 5 V DC. Ein
Spannungsausgang kann durch Anschluss eines Shunt-Widerstands erzielt
werden, -5...0...5 V DC  250  Widerstand.
Als optionale Funktionen kann SCM mit Relaisausgängen für einen Anschluss an mechanische
Drehzahlregler (MSG) und mechanisch gesteuerte automatische Spannungsregler (MAVR)
eingeführt werden.
Verdrahtungsprinzip für die mechanischen Drehzahlregler
DEIF A/S
4189232125H Teil 2: Installationsanleitung
Die Klemmen 30...35 sind zur
Verbindung mit
elektronischen Drehzahlregler
und einem Analogausgang für
den automatischen
Spannungsregler vorgesehen.
Der Analogausgang für die
Steuerung des automatischen
Spannungsreglers ist nur dann
verfügbar, wenn die zusätzliche
Die Klemmen 36...43
sind nur verfügbar,
wenn
Relaisausgänge
einen Anschluss
mechanische
Drehzahlregler im SCM-
Modul eingebaut sind.

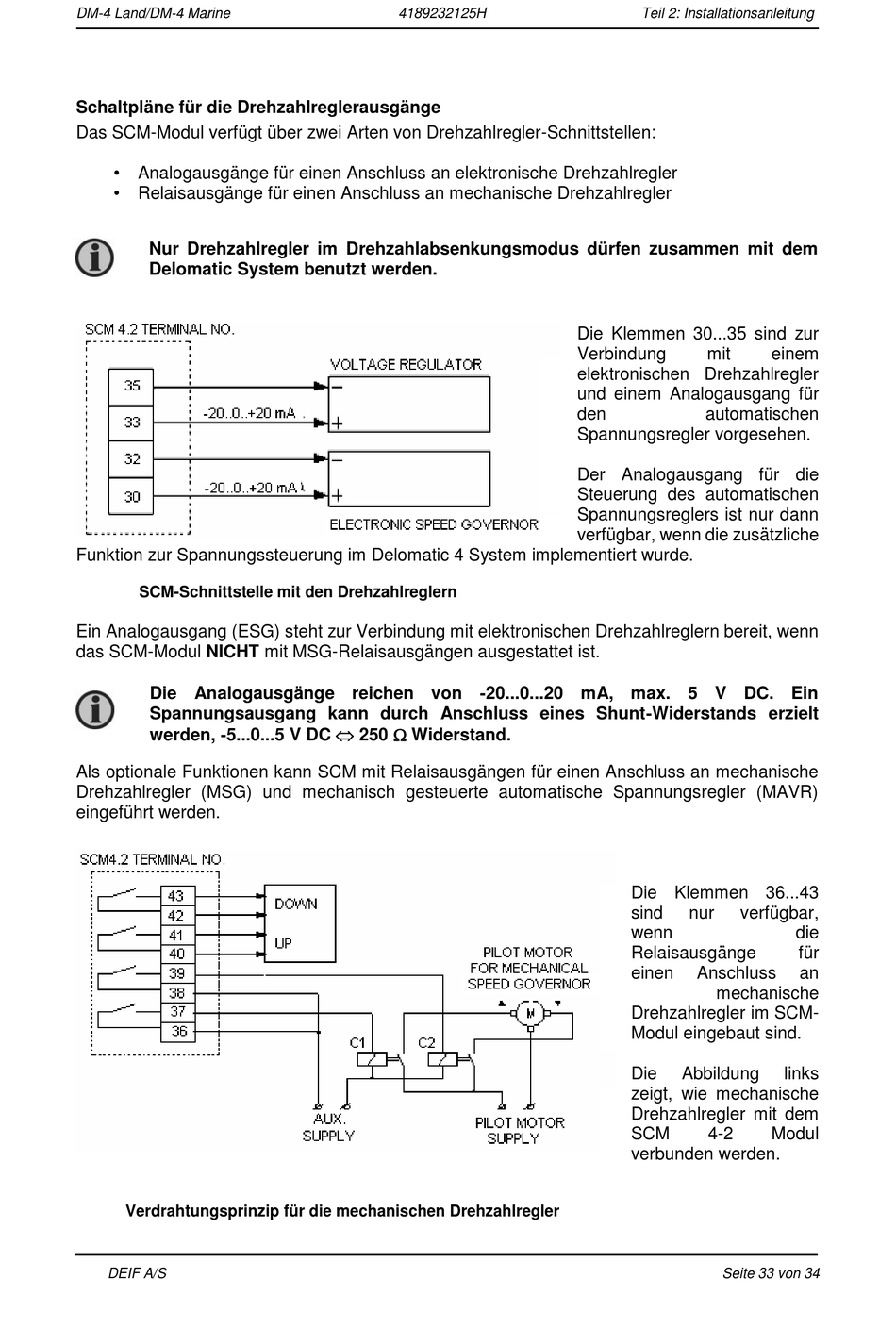

Die Abbildung
zeigt, wie mechanische
Drehzahlregler mit dem
SCM 4-2
verbunden werden.
Seite 33 von 34
einem
die
für
an
links
Modul
