Deif Delomatic 4 Installationsanweisung Seite 15

DM-4 Land/DM-4 Marine 4189232125H Teil 2: Installationsanleitung

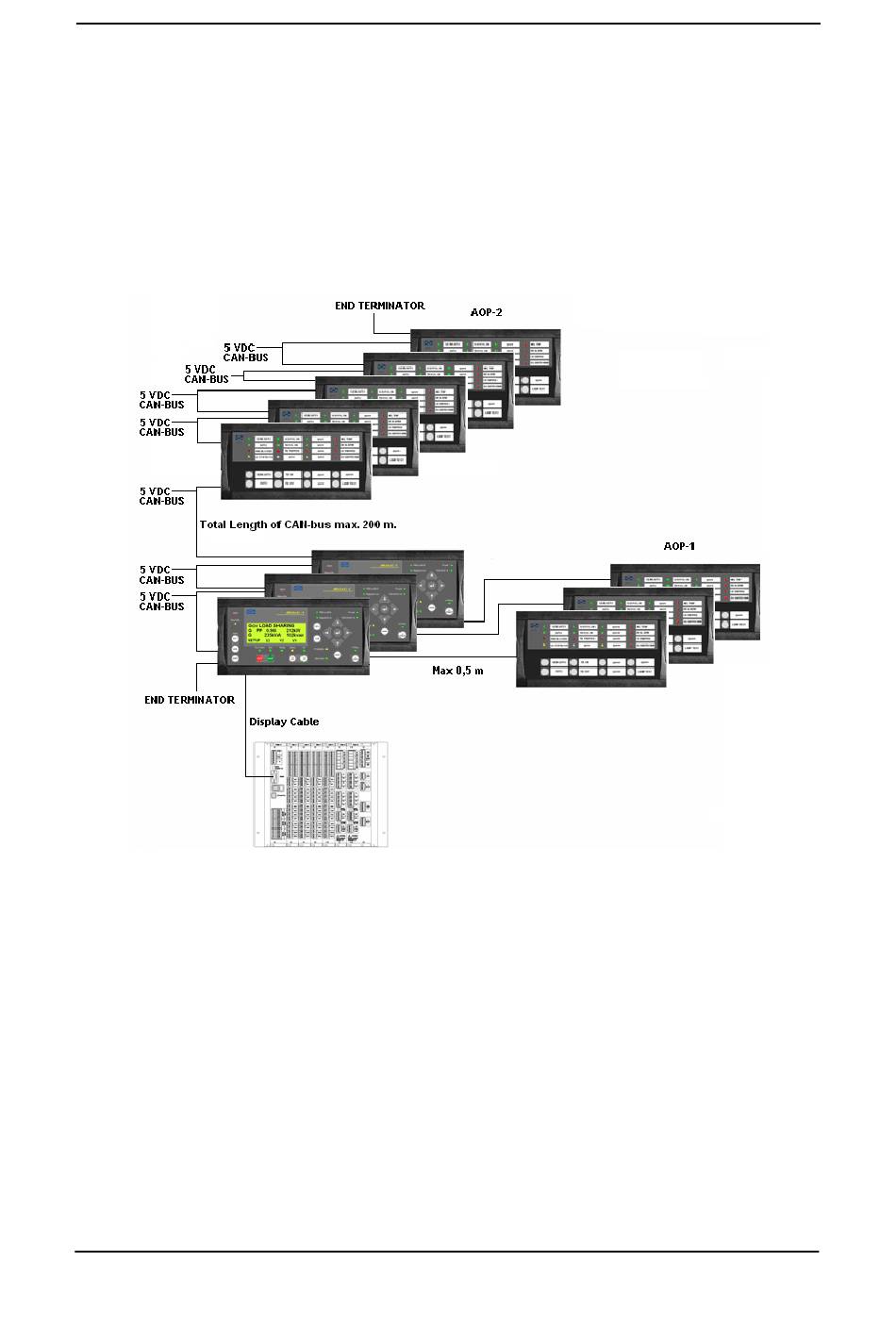

Installation des AOP
AOP-1:
Das AOP-1 wird über ein Displaykabel an das Display angeschlossen. Das AOP-1 kann überall
in einem Abstand von 0,5 m von der Display-Einheit platziert werden.
AOP-2:
Das AOP-2 wird über eine CANbus Schnittstellenverbindung an das Display angeschlossen. Die
CANbus-Verbindung vom AOP-2 zur Hauptdisplay-Einheit kann überall in einem Anstand bis zu
200 m von der Hauptdisplay-Einheit platziert werden. Das AOP-2 ist intern über das CANbus
verbunden.
DEIF A/S Seite 15 von 34
