DM-4 Land/DM-4 Marine
CANbus am PCM 4-5
Klemmen: steckbare Schraubverbindung
Kabel:
2-adriges Twisted-Pair-Kabel mit Abschirmung. Das Kabel muss eine typische Impedanz
von 120 Ω haben. Die Abschirmung des Kabels wird als Erde genutzt. Endabschlüsse
von 120 Ω sind zu verwenden.
PCM 4-5
This signal GND is only to be
mounted if unit is galvanically
insulated.
120Ω
PLC or other device

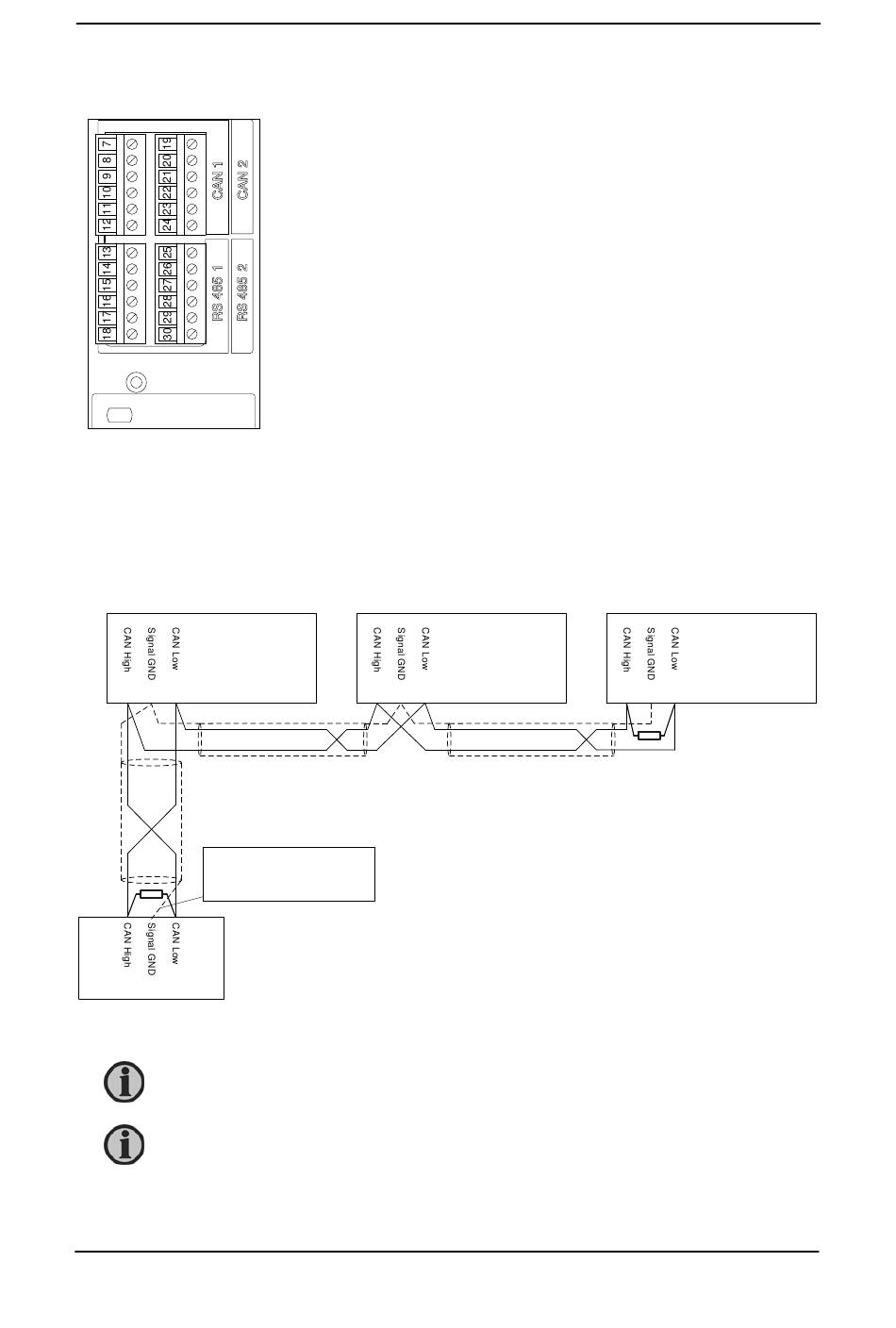

Die CAN-Kommunikation kann wie im Beispiel angezeigt verbunden werden.
Die maximal garantierte Länge der CANbus-Leitung beträgt 200 m bei 125 Kbit/s.
Prüfen Sie bitte, welche PCM-Karte Sie verwenden, da die Installationsanleitungen
unterschiedlich sind.
DEIF A/S
4189232125H
CAN 1
Klemme 7:
CAN High
Klemme 8:
Signal GND
Klemme 9:
CAN Low
Klemme 10:
CAN High
Klemme 11:
Signal GND
Klemme 12:
CAN Low
PCM 4-5
Teil 2: Installationsanleitung
CAN 2
Klemme 19:
CAN High
Klemme 20:
Signal GND
Klemme 21:
CAN Low
Klemme 22:
CAN High
Klemme 23:
Signal GND
Klemme 24:
CAN Low
PCM 4-5
120Ω
Seite 25 von 34
